CoolSNAP彩色CCD数码成像系统
产品介绍
美国Photometrics是一家生产科研级CCD数码相机的专业公司,成立于1978年,从1998年起成为Roper Scientific的子公司。
Photometrics公司是世界上技术领先的科研级CCD数码相机的生产厂商,其卓越的技术表现在:其产品集成了当今CCD成像领域Zui先进的技术;非凡的产品的低噪声设计;ISO9000国际质量品质保证。产品广泛应用于生命科学等领域。
奥特光学是美国Photometrics公司旗下品牌CoolSNAP Color系列彩色CCD数码相机在中国区的总经销商。

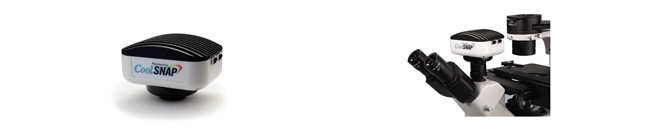

图为coolsnap和搭配了coolsnap的BDS30
百万像素数码CCD成像系统
CoolSNAP Color系列彩色CCD数码相机具有实时预览(Real-Time Viewing)功能,集高分辨率图像与高速率全视野的预览技术于一身,为使用者提供了极高的效率和交互性。拥有CoolSNAP Color,聚焦、取景、图像采集等工作会变得非常容易。30 Bit的彩色模数转换,使CoolSNAP Color 无论对于明场、暗场还是荧光标本,都能获得高质量的图像。在弱光条件下,选择CoolSNAP Color 的冷却型号能够显著降低长时间曝光产生的热噪音。CoolSNAP Color 的安装非常简单、方便,只需要用一根1394电缆将电脑和相机连接,不需要外接电源或其他设备。每台CoolSNAP Color 相机都配备有一个1394卡和配套软件,以及软件开发工具包(SDK)。
产品型号
- CoolSNAP Color 5M (500万像素,常温型)
- CoolSNAP Color 5MC (500万像素,冷却型)
- CoolSNAP Color 3.3M (330万像素,常温型)
- CoolSNAP Color 3.3MC (330万像素,冷却型)
技术优势
- 采用高分辨率的CCD芯片,可以获得高清晰的图像,满足科研论文以及出版要求
- 实时预览: 3.3M和3.3MC的速率为30帧/秒;5M和5MC为25帧/秒
- 灵活的曝光控制,从1.6毫秒到17.9分钟,适应不同应用条件
- Peltier电子冷却技术,显著降低热噪音
- 自由设置感兴趣的区域成像 (Region of Interest,ROI),使预览和聚焦获得更高的帧率
- 灵活的像素组合(Binning)功能,提高弱光条件下的灵敏度及图像采集帧率
- 采用IEEE 1394火线数字接口,便于携带和安装
- 广泛的第三方软件支持,用户可以根据需要选配合适软件
应用领域
- 采集高分辨率的图像,用于文章出版、科研结果存储和档案管理:
- 明场、相差和暗场的显微成像
- 荧光显微成像
- 病理学、组织学、 细胞学、血液学
- 文件档案处理
- 时间序列图像采集(Time-lapse)

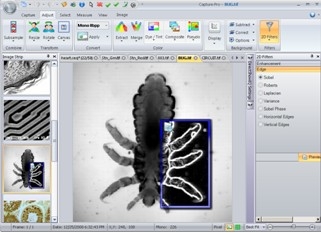

Q Capture Pro 数码CCD相机拍摄和图像控制分析软件
|
1、完全的图像采集功能
- 控制专业相机拍摄单张或时间序列图像;
- 在图像上自动生成校准标尺;
- 自动显示动态采集时间;
- 动态自动显示范围调节
|
|

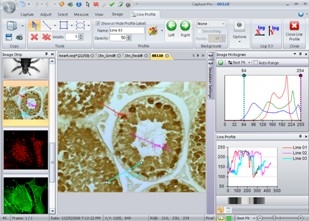

2、动态图像分析功能
- 动态测量图像直方图;
- 动态测量线光强度;支持多线测量;
|
|
3、图像合成
- 基于荧光染料库,为单色图像添加彩色;
- 合成多通道彩色图像;
- 通道图像显示可任意开关
|
|
4、图像处理
- 图像显示范围调节;
- 图像旋转,变换;
- 提取多种彩色格式的图像分量;
- 为单色图像添加伪彩色;
- 实时预览的图像滤波器
|
|

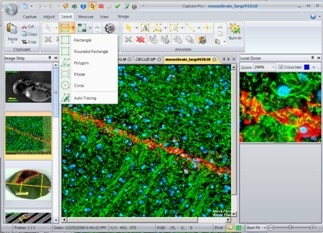

5、图像调整和观查工具
- 图像感兴趣区选择(AOI);
- 切割,复制,粘贴图像;
- 局域放大显示
|
|
6、图像标注和测量
- 为图像添加可编辑的标注;
- 以校准单位测量实际长度;测量结果可列表和输出;
- 手动计数
|
技术参数
相机型号 |
CoolSNAP Color 5M |
CoolSNAP Color 5MC |
CoolSNAP Color 3.3M |
CoolSNAP Color 3.3MC |
CCD
参数 |
CCD分辨率 |
500万真实像素,2560x1920 |
330万真实像素,2048x1536 |
芯片类型 |
Sony® ICX282 逐行扫描 CCD (彩色) |
Sony® ICX252 逐行扫描 CCD (彩色) |
像素尺寸 |
3.4μm x 3.4μm |
3.45μm x 3.45μm |
相机
参数 |
像素组合(Binning) |
2x2, 3x3, 4x4 (全彩色下) |
区域拍摄(ROI) |
从1x1像素到全幅分辨率,连续可变,最小调节单位为单像素 |
曝光控制 |
1.6ms 至 17.9min,最小调节单位:1μs |
冷却 |
常温型 |
冷却型,
低于环境温度10˚C |
常温型 |
冷却型,
低于环境温度10˚C |
AD 输出 |
10 位 |
读出频率 |
20, 10, 5, 2.5MHz |
图像帧率 |
25帧/秒(全幅下)
(采用区域拍摄可获得更高帧频) |
30帧/秒(全幅下)
(采用区域拍摄可获得更高帧频) |
操作系统 |
Windows® 和 Mac 操作系统 |
接口 |
IEEE 1394 火线 |
快门控制 |
电子快门,无移动部件 |
触发类型 |
内部,软件 |
光学接口 |
2/3", C型接口 |
1/2", C型接口 |
功耗 |
3.8W (常温型); 6.7W (冷却型); 8-24V |
重量 |
710克 |
保修 |
2 年 |
工作环境 |
0 to 35˚C (32 to 95˚F). 低于80%无冷凝(35˚C或95˚F下) |
|
