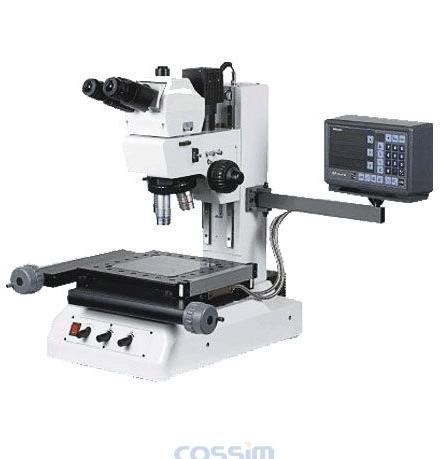

JGX-5工具显微镜
产品介绍
本显微镜作为高级金相显微镜使用,是针对半导体工业、硅片制造业、电子信息产业、冶金工业开发的,可用来鉴别和分析各种金属和合金的组织结构,
技术参数
光学系统 |
无限远光学校正系统 |
观察方法 |
目镜筒 |
三目镜筒/标准C口 |
光学方式 |
透射、返射、偏光、明场、暗场 |
目镜参数 |
倍率 |
10X |
15X(选) |
视场范围(mm) |
25mm |
20mm |
物镜参数 |
倍率 |
4X |
10X |
20X |
40X(选) |
50X |
100X(选) |
数值孔径NA |
0.1 |
0.30 |
0.35 |
0.60 |
0.50 |
0.80 |
工作距离(mm) |
44 |
34 |
30 |
/ |
17 |
/ |
物镜转换 |
可调中心四孔转换器 |
载物工作台 |
1.X、Y工作台移动范围:100mm*100mm 2.Z轴移动范围:150mm 3.测量方式:线性编码器:3轴型:X/Y/Z轴 |
调焦机构 |
调焦方式:手动调焦 |
照明装置 |
轮廓照明: 光源:卤素灯泡(12V,50W) 光学系统:带有可调整光圈的远心照明系统 功能:光强度可调,无极亮度调整 表面照明: 光源:卤素灯泡(12V,50W) 光学系统:带孔径光栏和视场光栏Kohler照明 功能:光强度可调,无极亮度调整 |
测量精度 |
1.准确度的测量基准为20±1℃ 2.浮动的功能:带有快速断开功能的X和Y轴 XY工作台台面尺寸:286mm*286mm 载物玻璃有效尺寸:180mm*180mm |
外型尺寸 |
|
重量 |
40KG |
二、成套性
1 |
显微镜主体:1台 |
4 |
物镜5X、10X、20X、50X:各1只 |
2 |
目镜筒:1只 |
5 |
卤素灯泡(12V,50W):1只 |
3 |
10X目镜:1对 |
6 |
随机文件:1套 |
|
