3、仪器精度
温度要求
(1)工作室的温度应为20± 2 ºC
(2)工作室的温度变化每小时不超过1ºC
(3)被测件和仪器的温度差不超过0.5ºC
在满足所规定温度要求的条件下,仪器有如下保证:
① X-Y坐标 用玻璃毫米分划尺进行检定时,仪器的最大不准确度:
19JC、19JPC:0级:(1+L/100)um式中L=测量长度 单位:毫米
②测角目镜 测量角度的最大不准确度:不大于1分
③双像目镜 合像的不稳定性:不大于0.0005毫米
合像的不正确度:不大于0.001毫米
④光学分度头 最大不准确度:不大于1分
⑤光学分度台 最大不准确度:不大于30秒(选购件)
⑥光学定位器 测量的不稳定性:不大于0.001毫米
侧量的不准确度:不大于0.0015毫米
4、仪器重量、外形尺寸
主机净重: 约250公斤 外形尺寸: (X×Y×Z)980×1020×640
二、二维测量操作系统简介
1. 基本测量功能:采用WINDOWS 界面,所有操作均由鼠标控制,可以进行点、线、园、弧、角、直线度、圆度、齿轮、螺纹、凸轮等的测量。
2. 计算功能:测量过程结束后,工件轮廓图显示在计算机屏幕上,各种计算求值全部由鼠标完成。
3. 图形编辑功能:可以对工件轮廓图进行修改,产生新的轮廓图。
4. 打印功能:所有测量结果,计算结果以及工件轮廓图均以文件形式保存在计算机中,可随时调用、编辑和打印。
5. CAD 接口:通过CAD 接口可以调用AUTO/CAD,充分利用AUTO/CAD 的功能。
系统配置:

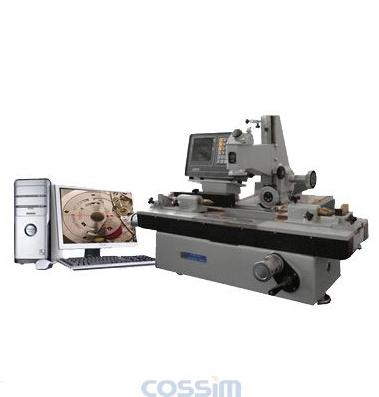

1. 主机:万能工具显微镜19JC(或精密测量投影仪;精密测量显微镜等)
2. 二维数据采集器
3. 二维测量操作系统(软件)
4. 电脑及打印机:当前主流配置(WINDOWS 98 / 2000 / XP 中文操作系统
