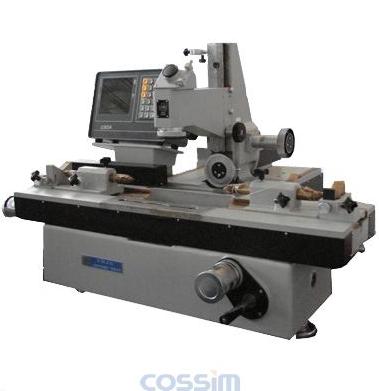

三、仪器精度
温度要求 （1）工作室的温度应为20± 2 ºC
（2）工作室的温度变化每小时不超过1ºC
（3）被测件和仪器的温度差不超过0.5ºC
在满足所规定温度要求的条件下，仪器有如下保证：
① Ｘ－Ｙ坐标 用玻璃毫米分划尺进行检定时，仪器的最大不准确度：
19JC、19JPC：0级：（1+L/100）um式中L=测量长度 单位：毫米
②测角目镜 测量角度的最大不准确度：不大于1分
③双像目镜 合像的不稳定性：不大于0.0005毫米
合像的不正确度：不大于0.001毫米
④光学分度头 最大不准确度：不大于1分
⑤光学分度台 最大不准确度：不大于30秒（选购件）
⑥光学定位器 测量的不稳定性：不大于0.001毫米
侧量的不准确度：不大于0.0015毫米
四、仪器重量、外形尺寸
主机净重： 约250公斤 外形尺寸： （X×Y×Z）980×1020×640
1 |
X - Y坐标 |
测量范围： |
X – Y向： 200 × 100 毫米 |
| 分度值： |
19JC、19JPC 数显读数：0.0005毫米 |
| 分度值： |
投影读数：0.001毫米 |
| 2 |
瞄准显微镜 |
升降行程： |
120毫米 |
| 立臂倾斜范围： |
左右各15度 分度值：10分 |
| 照明光阑调节范围： |
Φ3～Φ32毫米 分度值：1毫米 |
| 3 |
测角目镜
轮廓目镜 |
角度测量范围： |
360度 分度值：1分 |
| 角度测量范围： |
±7度 分度值：10分 |
| 圆弧分划板： |
曲率半径： R0.1～100毫米 |
| 螺纹分划板： |
普通螺纹螺距：T = 0.25 - 6毫米 |
| 螺纹分划板： |
梯形螺纹螺距：T = 2 - 20毫米 |
| 4 |
光学分度台
（选购件） |
测量范围： |
360度 分度值：10秒（投影读数） |
| 玻璃台面直径： |
Φ106毫米 |
| 5 |
光学分度头 |
测量范围： |
360度 分度值：1分 |
| 6 |
光学定位器 |
测头直径： |
Φ3±0.1毫米（实际直径值的极限检定误差不大于0.5微米） |
| 测量力： |
8 - 14克 |
| 最大测量深度： |
15毫米 |
| 7 |
玻璃工作台 |
玻璃台面尺寸： |
215×130毫米 |
| 8 |
顶针架 |
最大夹持直径： |
Φ100毫米 |
| 最大夹持长度： |
被测件直径≤55毫米时：750毫米 |
| 最大夹持长度： |
被测件直径＞55毫米时：600毫米 |
| 9 |
高顶针架 |
最大夹持直径： |
Φ180毫米 |
| 最大夹持长度： |
600毫米 |
| 10 |
V形架 |
左V形架前后调节范围： |
前后各5毫米 |
| 右V形架高低调节范围： |
向上15毫米；向下 3毫米 |
| 11 |
最大承载量 |
|
40公斤 |
二、瞄准显微镜光学参数
物镜放大倍数标志值 |
1× |
3× |
5× |
| 总放大倍数 |
用测角或轮廓目镜 |
10× |
30× |
50× |
| 用双像目镜 |
15× |
42× |
65× |
| 物方视场 （毫米） |
用测角或轮廓目镜 |
Φ 20 |
Φ 6.6 |
Φ 4 |
| 用双像目镜 |
Φ 13 |
Φ 4.7 |
Φ 3 |
| 工作距离 （毫米） |
用测角或轮廓目镜 |
81 |
90 |
65 |
| 用双像目镜 |
47 |
85 |
63 |
