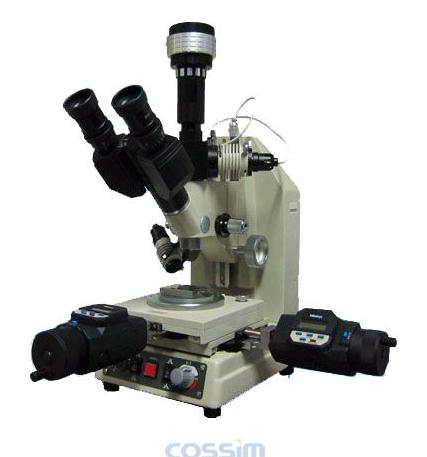

107JC精密测量显微镜

SKU: 107JC

产品介绍

测量显微镜是一种小型的能进行二维测量的计量仪器,仪器主要采用透、反射照明方式。

技术参数

光学系统 有限远光学系统
观察方法 目镜筒 三目镜筒
光学方式 透射、反射、斜射
目镜参数 倍率 10x(标)
焦距(mm) 25
物镜参数 倍率 4x 10x 40x
视场直径(mm) 3.40 1.40 0.35
工作距离(mm) 17.50 11.60 0.66
测量范围 工作台测量范围:50×50mm(或者25×25mm) 圆工作台角度测量范围:0°~360°  千分表深度测量范围:1mm
分度值 纵、横向读数装置分度值:0.001mm 圆工作台游标分度值: 5′ 千分表分度值:0.001mm
仪器的回程误差 0.002 mm
仪器测量准确度 测量范围任意25mm:0.003mm 测量范围50mm:0.005mm 注:纵、横向相同
照明装置 反射照明:8V,12W磨沙灯泡,绿色滤光片 透射照明: 8V,12W白炽灯泡,蓝、绿色滤光片 斜射照明:8V,12W白炽灯泡,绿色滤光片
外型尺寸 405×585×405mm
重量 23.5Kg

  二、成套性

1 显微镜主体:1台 6 玻璃工作台
2 测量手轮 7 弹性工件夹
3 双筒目镜 8 灯泡(8v12w)、磨砂灯泡(8v12w)、电源线
4 物镜4X、10X、40X 9 反射照明装置、透射照明装置、斜射照明装置
5 目镜10X 10 随机文件
