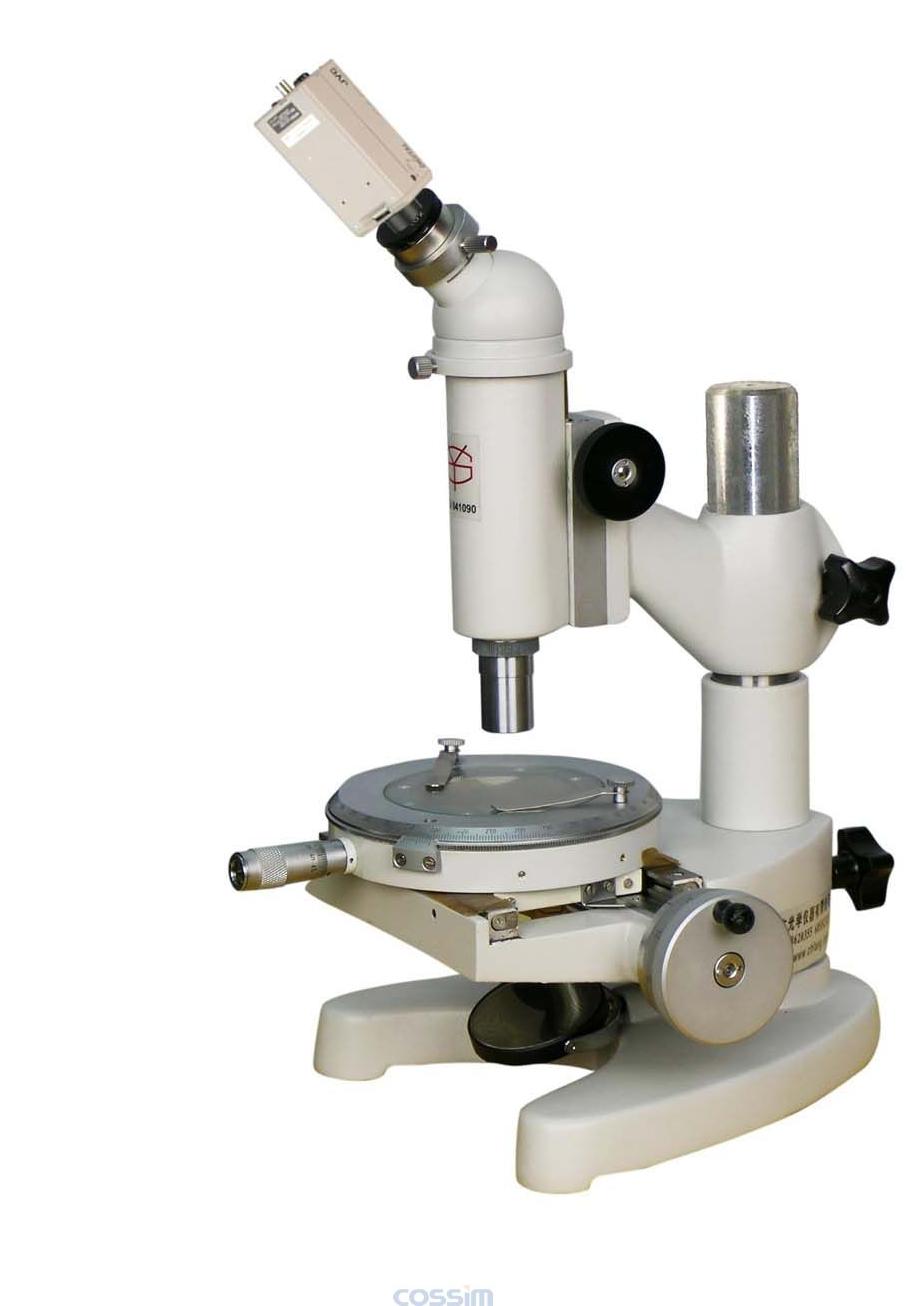

15JC测量显微镜

SKU: 15JC

产品介绍

电脑型测量显微镜15JC是光学计量仪器之一种,它的结构简单、操作方便、适用范围广。其主要用途如下:



1、直角座标中测定长度:例如测定孔距、基面距离、刻线距离、刻线宽度、键槽宽度、狭缝宽度、通孔圆直径等;



2、转动度盘测定角度:例如对刻度盘、样板、量规、钻孔模板及几何形状复杂的零件进行角度测量;



3、测量显微镜用作观察显微镜,以比较检查工作表面光洁度、鉴定冶金工业的矿石标本、检定印刷照相制版,检验纺织纤维等。



技术参数

1.目镜

类型 放大倍数 焦距(mm)
目镜 10X 25

2.物镜

类型 放大倍数 工作距离(mm) 焦距(mm)
物镜 2.5X 58.4 43.40
10X 7.81 17.13

3.放大倍数:25X 100X
三、测量工作台读数装置主要规格  x 轴移动

测量范围:50mm   y 轴移动

测量范围:13mm

 测微器分度值:0.01mm

测量台刻度盘分度范围:0° - 360°

 测量台刻度盘之分度值: 1°

 测量台刻度盘游标读数示值:6'

照明方式:反射光(自然光)

测量精度:仪器值误差(5+L/15)微米

 仪器示值误差:包括测量误差与仪器系统误差。

 注:测量地点温度变化(20 ± 3)C;L—被测件长度(mm)

 测量显微镜主要尺寸:

测量台与物镜间之最大距离:80mm

 测量工作台直径:120mm

 测量显微镜外形尺寸:高325*长262*宽220mm

 仪器重量级: 约10.6公斤

 显微镜的目镜管同棱镜成为一体绕垂轴旋转,显微镜可由调焦手轮进行上下调焦

四、系统组成  电脑型测量显微镜是将传统的测量显微镜技术、先进的光电转换技术、尖端的计算机图像处理技术完美地结合在一起而开发研制成功的一项高科技产品。不仅具有传统的测量显微镜的作用,还具有计算机处理功能。 电脑型测量显微镜将所观察的图像在计算机很方便地测量图形的任何几何图形(点、线、圆、弧、椭圆、矩形、角度、两圆心距离两平行线距离、点到直线距离、垂线长度等等),是一种比较经济实惠的计量仪器。

 五、仪器附件与选购件

电脑型测量显微镜(15JC)

 1、测量显微镜

2、专用适配镜

3、彩色摄像器

4、图像采集卡

数码相机型测量显微镜(15JC)

1、测量显微镜

2、数码适配镜

3、数码相机

选购件:

1.目镜:20X

2.物镜:4X 5X 20X 40X 60X

3. 上照明灯:220V/8W
