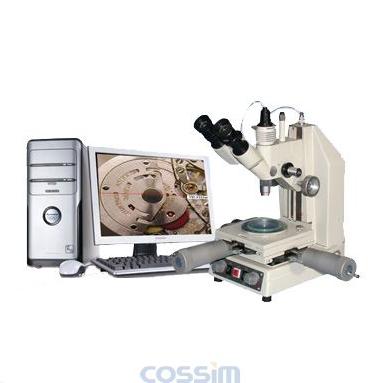

107JPC电脑型精密测量显微镜
产品介绍
电脑型精密测量显微镜107JPC小型是在多用途的数字式107J精密测量显微镜的基础上配备二维测量计算机操作系统（107JPC），对一些难以测量的，如：圆、弧、同轴、平行、相交、形状和位置关系及虚拟量等，都能够自动、快速地得出结果及输出报告。结构紧凑、成像清晰、精度高，可作二维坐标的精密测量，及Z向的辅助测量。仪器带有可调光的落射、透射和辅助照明装置及多种滤色镜，给各种复杂形状的测量工作带来很大方便。特别适用于电子行业,机械精加工。用来测量电子线路的宽度和精细小工件的几何尺寸，以及其它精密零件测。广泛地适用于计量室，生产作业线以及科学研究等部门。
技术参数
| 物 镜 PL |
分划目镜WBF |
工作距离
mm
|
视场直径
mm
|
总放大倍率 |
| 放大倍率 / 数值孔径 |
焦距 mm |
放大倍率 |
焦距 |
| 4×/ 0.1 |
28.8 |
10× |
25 mm |
17.5 |
Φ 4. |
40× |
| 10×/ 0.25 |
15.4 |
11.6 |
Φ 1 |
100× |
| 40×/ 0.65 |
4.4 |
0.66 |
Φ 0.45 |
400× |
二、其他技术参数：
| 1 |
测量工作台： |
150 × 150 mm；测量范围：X – Y：50 × 50 mm |
| 2 |
旋转平台： |
任意360° ；游标格值：5′；玻璃平台Φ72 mm |
| 3 |
测量系统： |
X-Y向坐标光栅数显测量系统计算机、维数据测量操作系统
分辨率：0.001 mm（数显）
|
| 4 |
测量精度： |
仪器示值误差 ±（1 + L /25）μm L = 被测件长度（mm）
仪器示值误差：包括测量误差和仪器系统误差 环境温度变化：20 ºC ± 3 ºC
|
| 5 |
镜筒： |
双目镜筒：倾角45° 瞳距屈光度可调；升降范围：粗动：90 mm 微调：2 mm |
| 6 |
照明系统： |
透射、反射和辅助照明12W/8V；独立调光 带滤光片 |
| 7 |
选配件： |
Z向辅助测量：0.001 mm / 2 mm |
|
