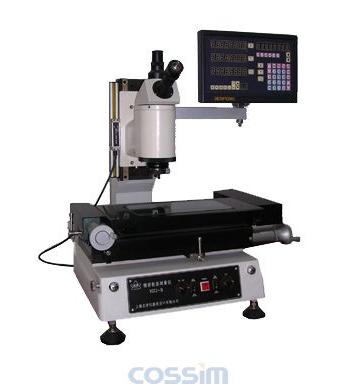

107JB-Ⅰ数字影像测量显微镜
产品介绍
107JB-Ⅰ视频测量显微镜具有多种数据测量、显微放大、显示、输入和输出等数据处理功能。配备精密光栅数显系统处理和显示精确的测量数据。本仪器是一种光、机、电为一体的高精度、高效率的显微测量仪器，它被广泛应用于电子元器件、精密模具、刀具、弹簧、塑料、橡胶、油封止阀、电缆、照相机零件、汽车零件、PCB加工等领域。仪器以二维测量为主，亦可做三维辅助测量。采用透反射的方式以目镜标准片做比较测量，测量螺纹节距、外径牙角、尺形及切削刀具等工件的尺寸或对外形轮廓进行显微放大测量，检验工件的表面状况、测量角度、长度等。
技术参数
调焦/镜筒 |
粗动 |
调节范围：100毫米 |
| 镜筒 |
单目镜筒：俯角４５° |
| 2 |
工作台、头部 |
左右 （Ｘ轴） |
移动范围：200毫米、分辨率（精度）：0.001毫米 |
| 前后 （Ｙ轴） |
移
调焦/镜筒 |
粗动 |
调节范围：100毫米 |
| 镜筒 |
单目镜筒：俯角４５° |
| 2 |
工作台、头部 |
左右 （Ｘ轴） |
移动范围：200毫米、分辨率（精度）：0.001毫米 |
| 前后 （Ｙ轴） |
移动范围：100毫米、分辨率（精度）：0.001毫米 |
| 头部上下（Z轴） |
移动范围：100毫米、分辨率（精度）：0.001毫米 |
| 旋转 |
360°旋转工作台（选购） |
| 3 |
照明系统 |
光源 |
透射照明 |
１２Ｖ1０Ｗ卤素灯 |
| 反射照明 |
9.5-12V/LED60冷光源 |
| 电源 |
AC110Ｖ或220Ｖ±10％ 50／60HZ |
| 4 |
光学系统 |
目镜 |
WF10Ｘ米字线 |
| 物镜 |
1X物镜 |
| 3X物镜 |
| 5X物镜 |
| 选购件 |
CCD彩色摄像头、测量软件、旋转工作台 |
| 5 |
测量精确度 |
（4+L/150）μm |
动范围：100毫米、分辨率（精度）：0.001毫米 |
| 头部上下（Z轴） |
移动范围：100毫米、分辨率（精度）：0.001毫米 |
| 旋转 |
360°旋转工作台（选购） |
| 3 |
照明系统 |
光源 |
透射照明 |
１２Ｖ1０Ｗ卤素灯 |
| 反射照明 |
9.5-12V/LED60冷光源 |
| 电源 |
AC110Ｖ或220Ｖ±10％ 50／60HZ |
| 4 |
光学系统 |
目镜 |
WF10Ｘ米字线 |
| 物镜 |
1X物镜 |
| 3X物镜 |
| 5X物镜 |
| 选购件 |
CCD彩色摄像头、测量软件、旋转工作台 |
| 5 |
测量精确度 |
（4+L/150）μm |
选购件: 15X目镜、摄影装置、测量软件、旋转工作台
|
