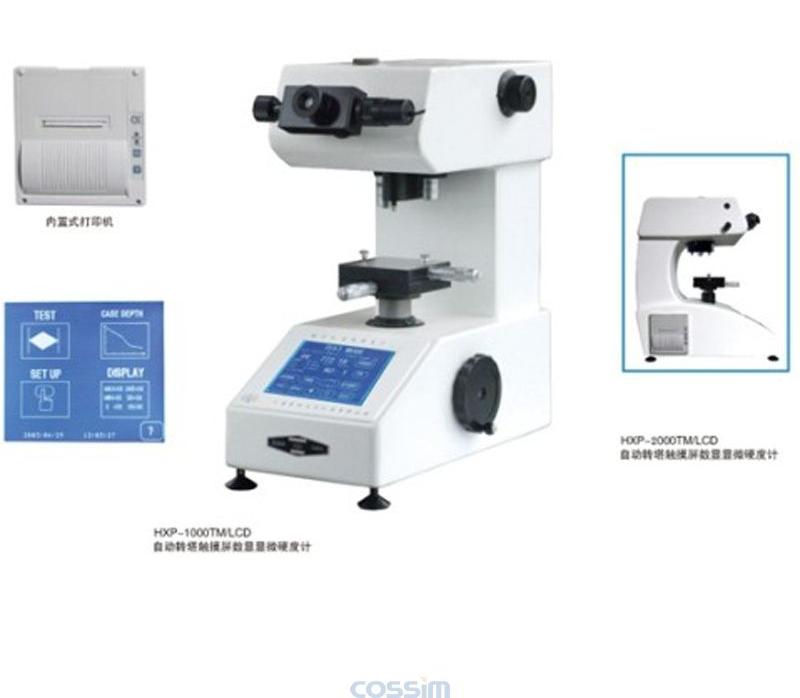

HXP-1000TM/2000TM/LCD触摸屏自动转塔显微硬度计
SKU: HXP-1000TM/2000TM/LCD |
产品介绍
本机所有的设定，控制和显示都在LCD触摸屏上实现。设计成菜单式结构，在不同页面中，能显示压痕对角线D1和D2，硬度标尺HV或HK，硬度值，试验力，保持时间，测量次数，维氏-洛氏转换值，日期和时间，测量统计，渗碳层硬度梯度曲线图，以及加荷过程等。在系统设置菜单中，可分别对试验力单位(gf或 N)，LCD背光，日期和时间，涂层分析中的指定硬度等进行设定。通过触摸屏还可以无级调节光源亮度，转动塔台及控制加荷。仪器还具有对测量位置的断电记忆功能和记时装置。通过打印机，可输出测量数据，Zui大值，Zui小值，均匀性，平均值和均方差等。
All the setting and display are realized on an LCD touch screen.
On the LCD touch screen, it is easy and visual to set hardness scale (HV or HK), date; to select the force unit (gf or N), force duration; to adjust the background of LCD and the brightness of illuminating lamp; to operate the turret; to display and output diagonal lengths of indentation D1-D2, measured HV or HK hardness values, statistics (Max, Min, Ave, deviation), converted HRC values, layer hardness gradient graph, and etc.
技术参数
|
型号 Type
|
HXP-1000TM/LCD
|
HXP-2000TM/LCD
|
|
物镜/压头切换
Lens/Indenter switch
|
自动完成物镜与压头转塔过程
With Motorized Turret
|
|
转塔定位误差
Position accuracy
|
2μm以内
Not greater than 2μm
|
|
试验力
Test force
|
10, 25, 50, 100, 200, 300, 500, 1000 (gf) |
10, 25, 50, 100, 200, 300, 500, 1000, 2000 (gf) |
|
加荷方式
Loading mode
|
程控自动加荷,保荷和卸荷
Program-controlled application, duration and removal of load
|
|
保荷时间
Duration time
|
5–60 sec selectable 步长 (In step of ) 5 sec. |
|
硬度测量范围
Measuring range
|
5 HV – 3000 HV以上above
硬度示值误差Indication error≤3%
|
|
总放大倍率
Total Magnification
|
物镜 Objective: 40x; 10x（观察用 For observation）,
测量目镜 Eyepiece: 15x （可选配Optional：10X）
总倍率 Total: 600x; 150x （观察用 For observation）
|
|
最小计数单位
Min detection
|
0.01μm
|
|
最小检测单位
Min. detection
|
0.025μm
|
|
X-Y测试台
X-Y stage
|
尺寸 Dimensions：100×100mm 最大移动 Travel range：25×25 mm
最小读数Resolution：1/100mm
|
|
光路切换
Optical path
|
双光通道（测量/摄影切换）
Measurement / Photo switch
|
|
测量读数方式
Measuring mode
|
目镜测量数字显示, 数字显示试验力,保荷时间, 硬度值, 最大最小值, 平均值, 不均匀度, 标准偏差, 洛氏HRC HRA转换值等，渗碳层硬度梯度曲线等。内置打印机提供测试报告. With eyepiece digital display, Display on LCD: Load, Duration time, Diagonal lengths, Hardness values, Min, Max, Average, Divergence,, Standard deviations, converted HRC HRA values, and etc. A test result is provided with the built-in printer. |
|
数据输出
Data output
|
RS-232接口
RS-232 interface
|
|
试件最大高度
Max..test height
|
85mm/90mm |
98mm |
|
执行标准(或参照)
Standards concerned
|
中国国家标准 GB/T 4340
国际标准ISO 6507，美国标准ASTM E384，日本标准 JIS B7734
|
| 源 Power supply |
220 VAC, 50/60 Hz
|
| 尺寸 Dimensions |
主机尺寸Net：430×260×500 mm
包装尺寸Packing：540×500×600mm
|
主机尺寸Net :500×250×560 mm
包装尺寸Packing：590×480×670mm
|
| 重量 weight |
主机净重Net：38kg 毛重Gross： 47kg
|
主机净重Net：43kg 毛重Gross：52kg
|
包装清单
|
标准配件，附件
Standard attachments
|
15X测量目镜、物镜40x,10x, 维氏压头(在机上)、X-Y工作台、标准硬度块(700HV1 400HV0.2)、 薄片夹紧器、小圆柱体夹紧器、平口钳、水平仪、冷光源灯泡、电源线、保险丝、辅助工具、使用说明书、打印机（内置） |
可选购件
| 选购件Options |
金相镶嵌夹具Clamp for metallographic specimen
可增3个物镜The third objective
数码相机及适配镜 Digital camera & adaptor
|
|
