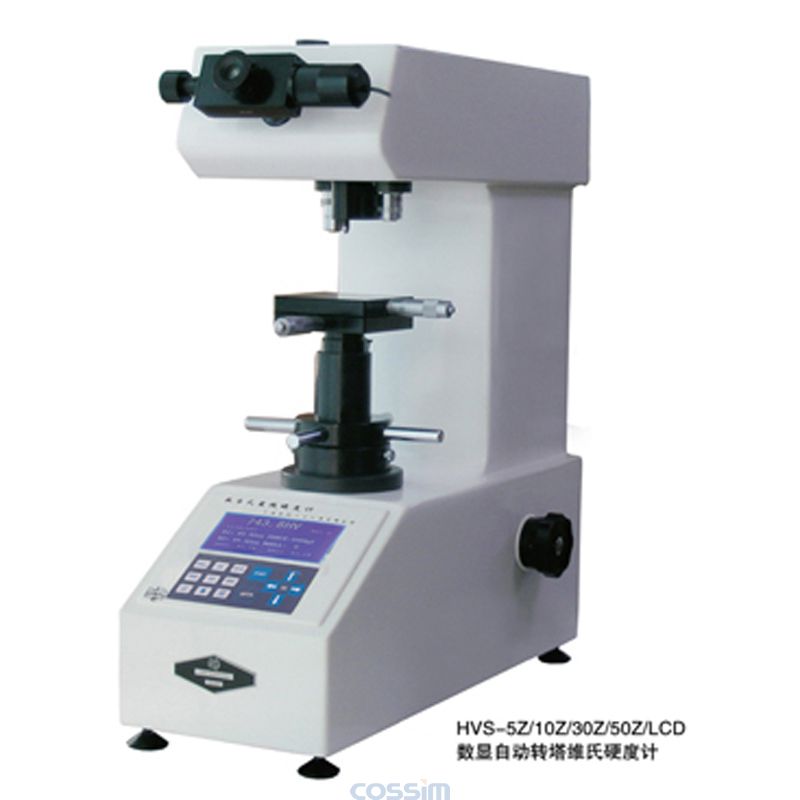

数显/数显自动转塔维氏硬度计 HVS-5Z/10Z/30Z/50Z/LCD

SKU: HVS-5Z/10Z/30Z/50Z/LCD

产品介绍

 HV / HVS系列LCD显示屏幕维氏硬度计是由精密机械,光学系统和先进技术萃合而成的材料硬度测定仪器。

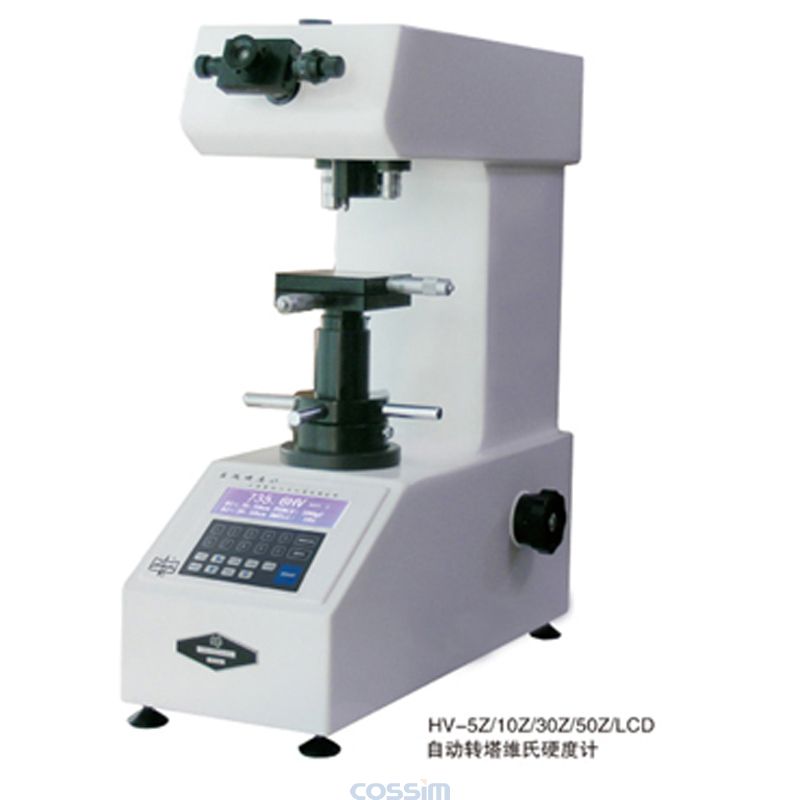

其中HV系列机型免除了查表的麻烦,用测微目镜测得的对角线长度后输入, 即可在LCD上显示硬度值;
HVS系列机型可以对压痕测量后直接读出硬度值、维氏-洛氏转换,通过内置打印机,可输出测量数据,Zui大值,Zui小值,分散度,平均值和均方差等。

技术参数




型号 Type
HV-5Z/LCD
HVS-5Z/LCD
HV-10Z/LCD
HVS-10Z/LCD
HV-30Z/LCD
HVS-30Z/LCD
HV-50Z/LCD
HVS-50Z/LCD
物镜/压头切换
switch
自动完成物镜与压头转塔过程With Motorized Turret
转塔定位误差
Position accuracy
2μm以内
Not greater than 2μm
试验力
Test force
N
2.942,4.903,9.807,
19.61,29.42,49.03
4.903,9.807,19.61,
29.42,49.03,98.07
9.807,24.52,49.03,
98.07,196.1,294.2
9.807,49.03,98.07,
196.1,294.2,490.3
符号
Symbol
0.3,0.5,1, 2, 3, 5(kgf) 0.5,1,2, 3,5,10 (kgf) 1,2.5,5,10,20,30(kgf) 1,5,10,20,30,50 (kgf)
加荷方式
Loading mode
自动加荷,保荷和卸荷
Automatic application, duration and removal of load
保荷时间
Duration time
5-60 sec selectable. 步长 (In step of) 5 sec.
硬度测量范围
Measuring range
5 HV – 3000 HV以上above
硬度示值误差Indication error≤3%
测微目镜Microscope 物镜Objective
20x 10x
10x 5x
目镜Eyepiece
15x(可选配Optional :10X)
总放大倍率
Total Magnification
300x 150x
150x 75x
最小计数单位
0.01μm
最小检测单位
Min. detection
0.05 μm
0.1μm
光路切换
Optical path
双光通道(测量/摄影切换) Measurement / Photo switch
测量读数方式
Reading mode
HV:用测微目镜取得对角线长度,输入,即在LCD显示硬度值。
可打印输出,RS-232接口After taking D1(D2) with the eyepiece and entering them, the hardness value is displayed on LCD. The data can be printed out. RS-232 interface
HVS:用目镜测量,LCD显示硬度值。hardness value is displayed on LCD.
数据输出
Data output
HVS-:数显直接显示digital display
HVS数字显示试验力,保荷时间,D1,D2,硬度值,最大最小值,平均值,分散度,标准偏差,HRC,HRA,HRB换算值等。内置打印机提供测试报告,RS-232接口On LCD display:Load, Dwell, D1, D2, H values, Min, Max, Average,  Divergence, S deviation, Converted HRC, HRA, HRB, and H gradient graph. RS-232 interface
试件最大高度
Max. test height
160 mm
压头到机壁距离Center-wall distance 135 mm
执行标准(或参照)
Standards concerned
中国国家标准 GB/T 4340 ,
国际标准ISO 6507,美国标准ASTM E384,日本标准 JIS B7734
电源 Power
220 VAC, 50/60 Hz
尺寸 Dimensions
主机尺寸 Net:540×220×630mm   包装 Packing: 730×510×780mm
重量 Weight 主机 Main tester:46Kg    毛重 Gross:70Kg

包装清单



标准配件,附件
Standard attachments
物镜20x,10x (在机上) 物镜10x, 5x(在机上)
标准硬度块HV5 标准硬度块HVHV10 标准硬度块一套HV10 HV30
15X测微目镜、X-Y工作台、维氏压头 (在机上)、薄片夹紧器、平口钳、小圆工作台、冷光源灯泡、小水平仪器、内置打印机

可选购件



选购件Option 大圆平面工作台,万向式平口钳,90°、120°V型工作台,物镜倍率任选,金相镶嵌夹具
