HVS-5ZJC/10ZJC/30ZJC/LCD 带步进工作台图像分析自动转塔维氏硬度计
SKU: HVS-5ZJC/10ZJC/30ZJC/LCD |
产品介绍

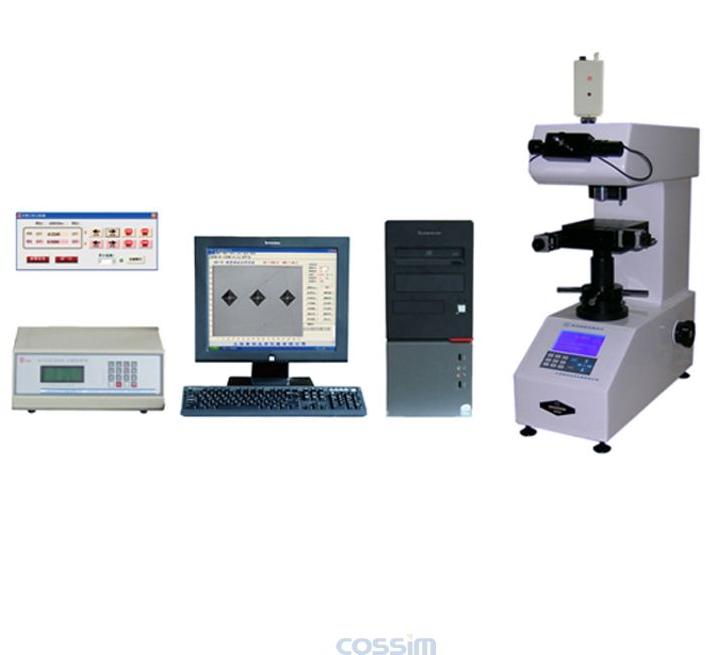

该系列仪器是在带图像分析自动转塔数显维氏硬度计基础上,增加X-Y自动步进工作台的控制,直接对硬度计进行控制和数据通讯,包括物镜与压头自动转换,设定控制自动加荷加载,单个压痕或连续多个压痕,设定步进距离,步进移动的模式,步进移动步长,步进自动移动,图像分析软件,自动记录压痕直径与硬度值,自动绘制深度与硬度梯度的X—Y坐标曲线图,自动进行硬度标尺转换,准确确定和设置压痕位置与试样边缘的距离,提供word和excel格式的测试报告,可按需要方便的插入试样表面金相组织的图像和硬度值曲线图,用于测定渗碳层、电镀层深度、氮化层、细小零件等金相组织结构的硬度测量,适用于热处理、科研单位、大专院 校、轴承等检测企业。
To determine micro hardness of finished surface of small-size or sheet-like parts, micro hardness of superficial layers such as electroplated, carburized and nitrided layers, and micro hardness of brittle materials such as agate, ceramics and other non-metallic materials;
Also, to examine and take photograph of microstructure of materials and to determine micro hardness of the phase structure for analytical purpose.
技术参数
型号 Type
|
HVS-5ZJC/LCD
|
HVS-10ZJC/LCD
|
HVS-30ZJC/LCD
|
物镜/压头切换
Lens/Indenter switch
|
自动完成物镜与压头转塔过程
With Motorized Turret
|
转塔定位误差
Position accuracy
|
2μm以内
Not greater than 2μm
|
试验力
Test force
|
N |
2.942,4.903,9.807,
19.61,29.42,49.03
|
4.903,9.807,19.61,
29.42,49.03,98.07
|
9.807,24.52,49.03,
98.07,196.1,294.2
|
符号
Symbol
|
0.3, 0.5,1, 2, 3, 5(kgf) |
0.5,1,2, 3, 5,10 (kgf) |
1,2.5,5,10,20,
30(kgf)
|
加荷方式
Loading mode
|
自动加荷,保荷和卸荷
Automatic application, duration and removal of load
|
保荷时间
Duration time
|
5-60 sec selectable. 步长 (In step of) 5 sec. |
硬度测量范
Measuring range
|
5 HV – 3000 HV以上above
硬度示值误差Indication error≤3%
|
测量显微镜Microscope |
物镜Objective |
20x 10x |
10x 5x |
目镜Eyepiece |
15x(可选配Optional :10X ) |
显示器上倍率
Magnify on TV
|
约800倍
About 800x
|
约400倍
About 400x
|
最小计数单位Min. division |
0.01μm |
最小检测单位Min. division |
0.05μm |
0.1 μm |
程序控制电动X-Y工作台 |
尺寸:148 × 148 × 50 mm
移动范围:50 × 50 mm最小读数:0.0001 mm,重复定位精度0.3um
控制:用控制箱或测试软件
实时显示工作台位置
单点压痕或自动连续多点压痕
变速移动:平台移动时,速度可任意设置
|
光路切换Optical path |
双光通道(测量/摄影切换) Measurement / Photo switch |
测量读数方式
Reading mode
|
用MH_VK软件进行测量,也可用目镜测量
Measurement with the MH_VK software or with the eyepiece micrometer
|
MH_VK硬度测试软件及数据输出 |
显示:试验力,保荷时间,D1, D2, HV硬度值,平均值,分散
度,标准偏差,自动绘制硬度曲线图,自动进行标尺转换,包
括洛氏(HRA,HRB,HRC,HRD,HRF,HR15N,HR30N,
HR45N,HR15T,HR30T,HR45T)、布氏(HB)、里氏(HL)、
肖氏(HS)和抗拉强度(TS)。
自动生成试样多部分硬度曲线的组合曲线、硬度曲线图的直方
图,以及组合
梯度曲线的组合直方图
同时提供按中国标准GB和按美国标准ASTM的硬度换算及
按机械(轴承)
行业标准JB的专用硬度换算
用标准尺或用硬度块对硬度值进行精确校准。
对试验力偏差引起的硬度值误差进行自动修正。
可手动或自动测量,局部放大测量,可鼠标测量或键盘测量。
可获得指定放大倍数的图像,提供Word和Excel格式的报告。
可在报告中添加测试点的位置和硬度换算值,试样金相图像
或梯度曲线图。
|
操作系统 |
WinXp or Vista |
试件最大高度Max. test height |
160 mm |
压头到机壁距离
Center-wall distance
|
135 mm |
执行标准(或参照)
Standards concerned
|
中国国家标准 GB/T 4340 ,
国际标准ISO 6507,
美国标准ASTM E384,
日本标准 JIS B7734
|
电源 Power |
220 VAC, 50/60 Hz |
尺寸 Dimensions |
主机尺寸 Net:540×220×630mm 包装 Packing: 730×510×775 mm |
重量 Weight |
主机 Main tester:46 Kg 毛重 Gross:70 Kg |
包装清单
标准配件,附件
Standard attachments
|
物镜20x,10x (在机上)
|
物镜10x,5x
(在机上)
|
标准硬度块HV5
|
标准硬度块HV5 HV10
|
标准硬度块一套
HV10 HV30
|
维氏压头 (在机上)、薄片夹紧器、平口钳、小圆工作台、冷
光源灯泡、小水平仪器、内置打印机、计算机及硬度测试软件
1套、自动XY工作台及控制箱、程序加密锁、CCD彩色摄像
头及接筒、激光打印机
|
可选购件
选购件Option |
大圆平面工作台,万向式平口钳, 90° 120°V型工作台,可选配第
3个物镜,金相图像分析软件金相镶嵌夹具
|
|
