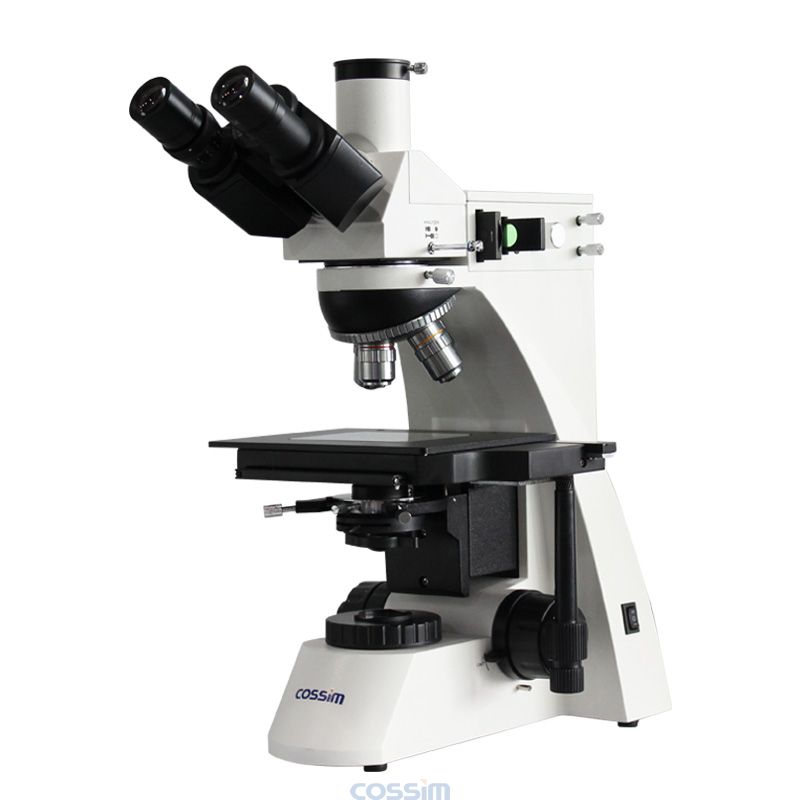

CMY-400透反射三目金相显微镜金相组织分析仪正置金相显微镜 金相分析仪
产品介绍
CMY-400透反射显微镜是适用于对不透明物体或透明物体的显微观察。本仪器配置落射与透射照明系统、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏光观察装置,具有图像清晰、衬度好造型美观,操作方便等特点,是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。
性能特点
- 1、配置大视野目镜和长距平场消色差物镜(无盖玻片),视场大而清晰。
- 2、粗微动同轴调焦机构,粗动松紧可调,带限位锁紧装置,微动格值:2μm。
- 3、配置落射与透射两套照明系统,能分别对不透明物体或透明物体进行显微观察。
- 4、6V20W卤素灯,亮度可调。
- 5、三目镜筒,可自由切换正常观察与偏光观察,可进行100%透光摄影。
技术参数
- 1、目镜筒:三目镜倾斜30˚(内置检偏振片,可进行切换)
- 2、目镜:大视野 WF10X(Φ18mm)
- 3、物镜
- a.长距平场消色差物镜(无盖玻片)PL 5X/0.12
- b.长距平场消色差物镜(无盖玻片)PL L10X/0.25
- c.长距平场消色差物镜(无盖玻片)PL L20X/0.40
- d.长距平场消色差物镜(无盖玻片)PL L50X/0.70
- 4、落射照明系统:1.6V 20W卤素灯,亮度可调,落射照明器带视场光栏、孔径光栏、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃,
- 5、透射照明系统:1.阿贝聚光镜 NA.1.25 可上下升降、.蓝滤色片和磨砂玻璃、集光器,卤素灯照明适用(内置视场光栏)、6V 20W 卤素灯,亮度可调
- 6、调焦机构:粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置
- 7、转换器:四孔(内向式滚珠内定位)
- 8、载物台:双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm)
- 9、外形尺寸:446mmX359mmX421mm
- 10、仪器重量:20kg
包装清单
CMY-400装箱清单
序号
|
名称
|
主要技术参数
|
单位
|
数量
|
01
|
显微镜主机
|
|
台
|
1
|
02
|
长距平场物镜
|
PLL 5X、10X、20X、50X
|
只
|
各1
|
03
|
平场目镜
|
10X
|
对
|
1
|
04
|
落射照明模块
|
|
套
|
1
|
05
|
内六角
|
|
套
|
1
|
06
|
滤色片
|
蓝、磨砂
|
片
|
各1
|
07
|
摄像接口
|
1X
|
只
|
1
|
08
|
备用卤钨灯
|
6V/20W
|
只
|
1
|
09
|
防尘罩
|
|
个
|
1
|
10
|
电源线
|
|
根
|
1
|
11
|
产品说明书
|
|
本
|
1
|
12
|
产品合格证
|
|
份
|
1
|
13
|
产品保修卡
|
|
份
|
1
|
可选购件
- 1、摄像头:
- ①日本JVC摄像头+图像采集卡
- ②数字摄像头320万、500万、800万、1400万像素
- ③数码相机+基本测量管理软件1500万像素佳能单反相机
- 2、图像分析软件
- ①专业定量金相分析软件
- ②矿相分析软件
- ③基本测量管理软件
- 3、摄像接口:摄像头接口:1X、0.5X 、数码相机接口:1X、2.5X/4X
- 4、测微目镜:10X
- 5、物镜:长工作距离物镜:50X/0.70 、 80X/0.80
- 6、标尺:物镜测微尺0.01mm 目镜测微尺:0.1尺形、0.05尺形、0.5网形、0.2网形、0.1坐标形
- 7、其他装置:暗场装置
|
