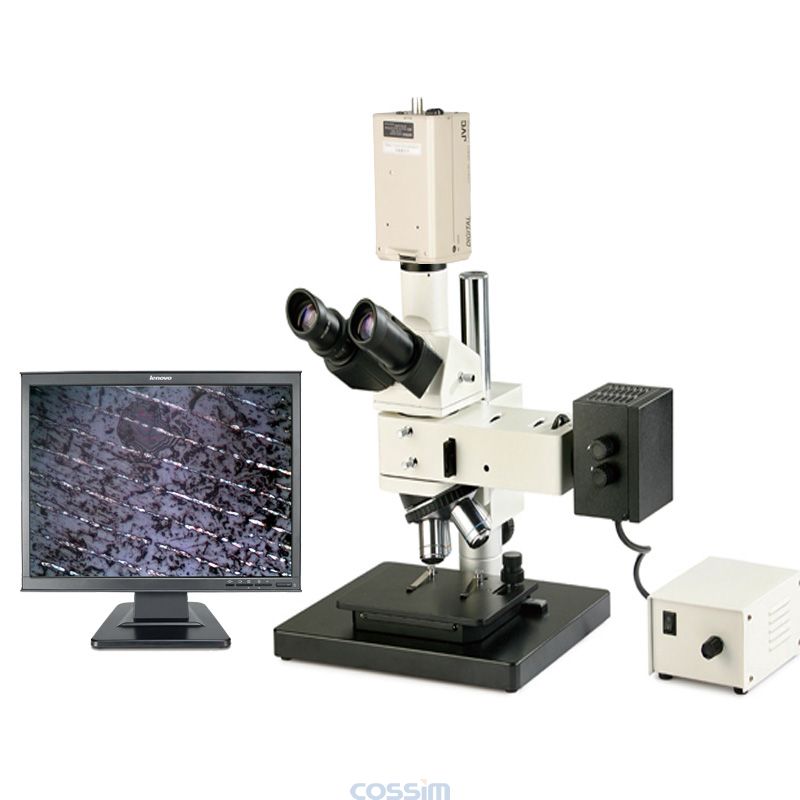

CMY-100Z摄像工业检测显微镜

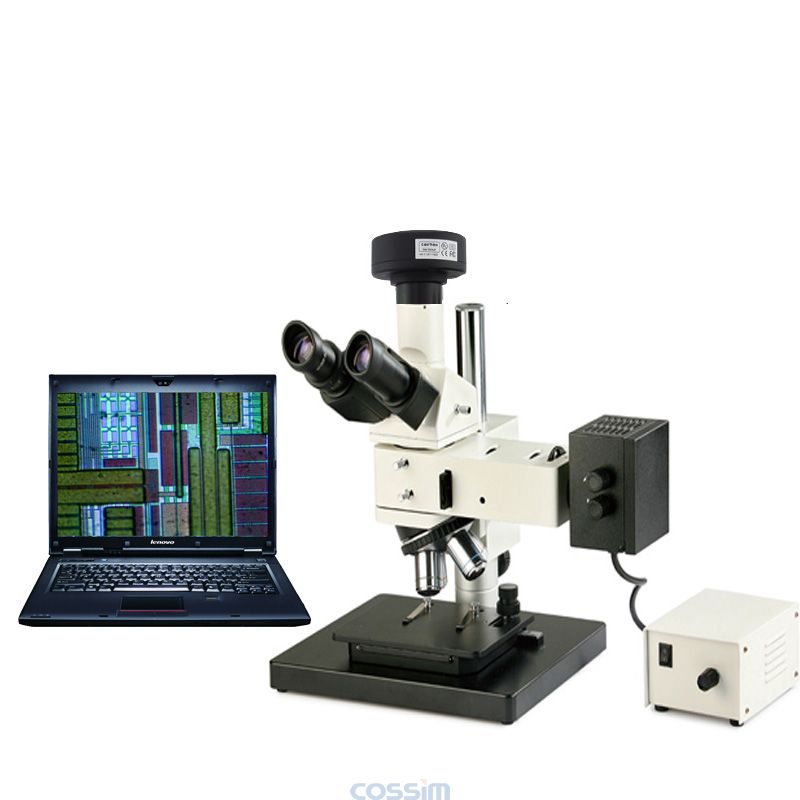

CMY-100M摄像工业检测显微镜

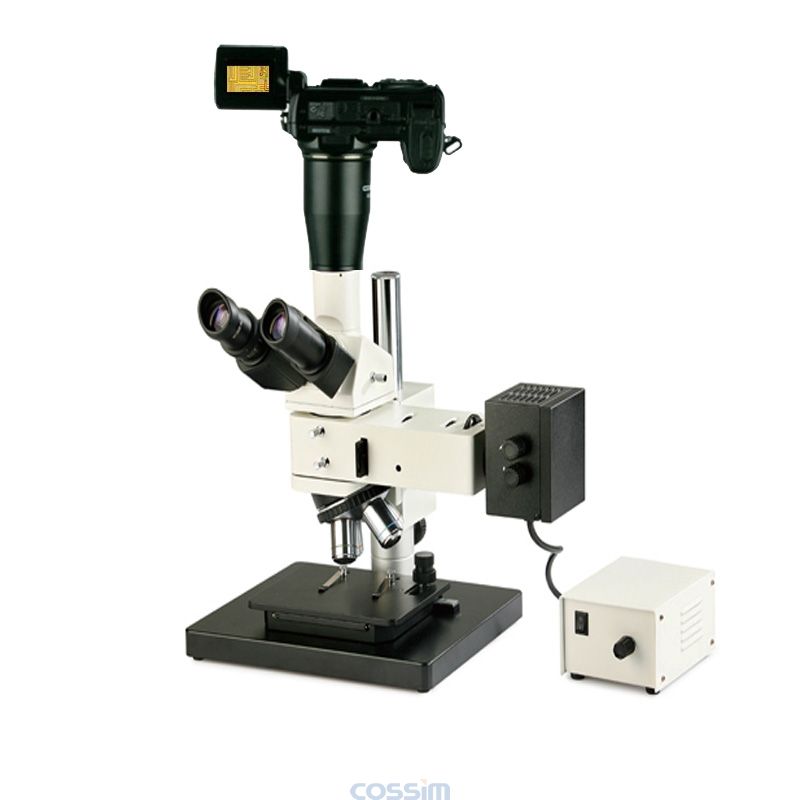

CMY-100N摄像工业检测显微镜

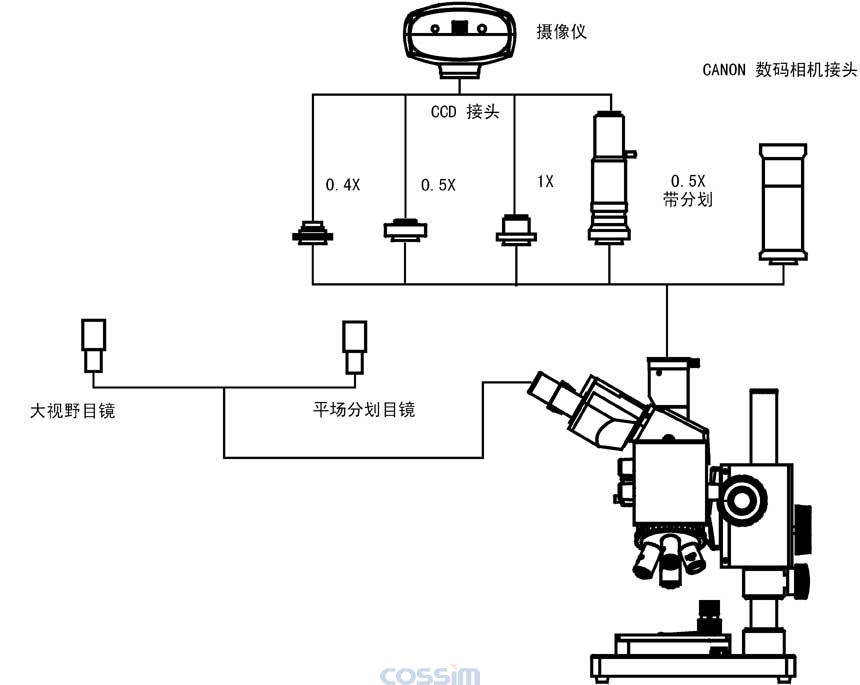

CMY-100Z结构图

CMY-100Z摄像型三目工业检测显微镜 电脑型金相显微镜

SKU: CMY-100Z

产品介绍

 CMY-100系列工业检测显微镜适用于对工件表面的组织结构与几何形态进行显微观察。采用优良的无限远光学系统与模块化功能设计理念,可以方便升级系统。本产品可实现偏光观察功能,导柱升降装置,可以快速调整工作台与物镜之间的距离,适用于不同厚度工件检测。机械移动式载物平台可有效定位工件观察部位。调焦机构采用圆柱滚子导向传动,机构升降平稳。产品适用于精密零件,集成电路,包装材料等产品检测,广泛应用于电子产品制造行业,科研单位及大学实验室

系统简介:
     摄像型金相显微镜是将传统的光学显微镜与电脑及工业摄像机通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还可在电脑显示器上实时显示显微图像,可单张、定时、连续采集显微图像,可对显微图像定倍缩放,叠加比例尺。适用于研究人员制作标准定倍定标显微图像、定倍定标图谱比对及论文发表。同时系统也可对所采集的图像内目标进行直线、折线、圆、角度、面积等多种测量,可为研究检验人员研究电子元器件,芯片线路板、纺织印刷,农林牧种子形态,固体粉末及液体中微颗粒,薄膜微孔提供精确的分析检验数据


技术参数

  • 1.目镜:大视野 WF10X(视场数Φ22mm)
  • 2.无限远平场消色差物镜:
    • a.PL L5X/0.12  工作距离:26.1 mm
    • b.PL L10X/0.25  工作距离:20.2 mm
    • c.PL L20X/0.40  工作距离:8.80 mm
    • d.PL L50X/0.70  工作距离:3.68 mm
    • e. PL L80X/0.80  工作距离:1.25 mm
  • 3.目镜筒:三目镜30˚倾斜, 可100%通光摄影。
  • 4.落射照明系统:6V30W卤素灯,亮度可调内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置,推拉式检偏器与起偏器
  • 5.调焦机构:粗微动同轴调焦,带粗动手轮松紧度调整装置,微动格值:2μm。
  • 6.转换器:五孔(内向式滚珠内定位)
  • 7.机械式载物台外形尺寸:185mmX140mm,移动范围:横向35mm,纵向:30mm
  • 8.底座外形尺寸:300mmX240mm
  • 9.仪器尺寸:380mmX415mm345mm

系统配置

  • 摄像型三目倒置金相显微镜CMY-100Z:显微镜+适配镜+工业摄像机+测量软件+电脑(选配)
  • 数码型三目倒置金相显微镜CMY-100M:显微镜+相机适配镜+佳能单反相机+测量软件

可选购件

  • 1、摄像头:日本JVC摄像头+图像采集卡
  • 2、数字摄像头:500万、800万、1000万、1400万像素
  • 3、图像分析软件:专业定量金相分析软件、矿相分析软件
  • 4、测微目镜:10X
  • 5、物镜:平场消色差物镜:60X
  • 6、标尺:物镜测微尺0.01mm 目镜测微尺:0.1尺形、0.05尺形、0.5网形、0.2网形、0.1坐标形
  • 7、其他装置:暗场装置
