专业定量金相分析软件 金相分析软件

SKU: UV-MA

产品介绍

 UV-MA金相分析软件是专为从事金相分析研究、检验等单位开发研制的,也是目前国内功能Zui为齐全,评定评级项目Zui多的一套金相分析软件。UV-MA金相分析软件分为六大功能,一共有400多项符合GB、YB、JB、ASTM等标准的金相评定评级项目。

技术参数



(一)软件六大功能:
(1)评定级别——400多项自动、辅助金相组织判定评级
(2)新建报告报表——三种专为用户定制的标准报告报表,可自动生成电子报告文档,提供报告的保存和
   打印功能。
(3)几何测量——提供 “直线”、“矩形”、“圆”、“多边形”、“角度”等多种测量工具及测量方
   法,可完成长度、面积、角度等测量工作。
(4)定倍打印——可装入多幅图像、定标定倍打印、适合制作标准图像图谱
(5)查看图库——提供几千张标准图谱以供用户参考
(6)脱机拼图——可手动、自动将拍摄的图像拼接为一幅图像
(二)电脑推荐配置:
CPU:双核或者四核CPU
内存:2G及以上(否则安装时会出错)
硬盘:C盘可用空间2G以上,软件(推荐)安装在C盘
软件运行环境:WINDOWS XP SP2(32bit)WIN7
(三)400余项评级模块(具体项目可来电咨询):

检验类别 序号 模块名称 功能说明
1、平均晶粒度测定方法 001 金属平均晶粒度 金属平均晶粒度测定方法 GB 6394-2002 自动评级
005 铁素体晶粒延伸度测定GB 4335-84 自动评级
…… ……
393 金属平均晶粒度_截点法GB 6394-2002 自动评级
405 双重晶粒度表征与测定方法GB_T_24177_2009 辅助评级
2、铸铁类评级评定 002 钢中非金属夹杂物显微评定方法 GB 10561-89 自动评级
008 灰铸铁金相 铸铁共晶团数量测定GB/T 7216-2009 自动评级
…… ……
396 球墨铸铁金相检验_珠光体数量分级GB/T 9441-2009 自动评级
397 等温淬火球墨铸铁件GB_T_24733_2009 辅助评级
3、钢类组织评级评定 011 钢的显微组织评定 游离渗碳体组织分析GB/T 13299-91 自动评级
012 钢的显微组织评定 低碳变形钢的珠光体组织分析GB/T 13299-91 自动评级
…… ……
417 金相检验方法.用金相图对优质钢的非金属杂质作显微检查DIN_50602_1985 自动评级
4、有色金属评级评定 003 贵金属氧化亚铜金相检验GB 3490-83 自动评级
052 变形铝及铝合金变形制品显微组织检验GB/T 3246.1-2000 辅助评级
…… ……
367 铝及铝合金晶粒细化剂第一部分:铝-钛-硼合金线材YB_T_447_1_2002 辅助评级
387 钛及钛合金术语金相图谱GB_8577-88 辅助评级
5、夹杂物评定 252 钢中非金属夹杂物含量的测定标准评级图显微检验法GB/T 10561-2005/ISO 4967:1998 自动评级
290 夹杂物图谱SS 2006-19 辅助评级
415 钢中夹杂物含量的评定方法_方法A(最差视场法)ASTM_E45_1997 自动评级
416 钢中夹杂物含量的评定方法_方法D(低夹杂物含量法)ASTM_E45_1997 自动评级
6、渗、脱碳层深度测定 004 钢的脱碳层深度测定GB/T224-2008 自动评级
130 脱、渗碳层深度测定GB. 224-87 辅助评级
…… ……
341 重载齿轮_渗碳金相检验_集中
型铁素体的心部组织级别图JB_T_6141.3_1992
辅助评级
342 重载齿轮_渗碳表面碳含量金相判别法_不同渗碳表面碳浓度的金相组织JB_T_6141.4_1992 辅助评级
7、工具钢评级评定 006 工具钢大块碳化物评级GB4462-84 自动评级
047 高速工具钢 大截面锻制钢材 共晶碳化物GB 9942-88 辅助评级
…… ……
347 高速工具钢锻件_钨钼系高速工具钢锻件带碳化物均匀度评级图JB_4290_1999 辅助评级
348 高速工具钢锻件_钨钼系高速工具钢锻件弯曲状碳化物均匀度评级图JB_4290_1999 辅助评级
8、不锈钢评级评定 165 奥氏体不锈钢中a-相面积含量金相测定法GB/T 13305-91 自动评级
170 不锈钢铁素体含量百分比测定SS_2009_3 自动评级
…… ……
421 奥氏体中碳化物含量IDM_6169 辅助评级
422 奥氏体中碳化物含量IDM_8393 辅助评级
9、合金类评级评定 009 定量金相测定方法GB/T 15749-2008 自动评级
010 铸造铝铜合金晶粒度测定JB/T 7946.4-2009 自动评级
…… ……
227 α-β钛合金高低倍组织检验方法GB 5168-2008 辅助评级
270 铝合金晶间腐蚀测定方法GB/T 7998-2005 自动评级
10、车辆类相关评定 017 汽车渗碳齿轮金相 碳化物评级QC/T 262-1999 自动评级
018 汽车渗碳齿轮金相 残余奥氏体评级QC/T 262-1999 自动评级
…… ……
413 内燃机活塞环金相检验_碳化物和磷共晶的评级JB_T_6016_4_2008 自动评级
414 内燃机活塞环金相检验_游离铁素体的评级JB_T_6016_4_2008 自动评级
11、孔度大小和分布计算 024 计算孔度的大小和分布BJYF 2001 自动评级
12、轴承类评级评定 039 铬轴承钢 1 中心疏松YB 9-68 辅助评级
040 铬轴承钢 2 一般疏松YB 9-68 辅助评级
…… ……
377 高碳铬轴承钢滚动轴承零件热处理技术条件_第四级别图_断口图片JB_1255_1991 辅助评级
378 高碳铬轴承钢滚动轴承零件热处理技术条件_第五级别图_贝氏体淬回火组织JB_1255_1991 辅助评级
13、机械工具设备 332 电触头金相­ 银石墨SS 2008 1 自动评级
333 电触头金相­ 银镍10 SS 2008 2 自动评级
357 凿岩机械与气动工具标准_图5_工具钢马氏体评级图(适用于18Cr2Ni4WA、20CrMnTi、20CrMnMo、20Cr)JB_T_7161_1993 自动评级
…… ……
371 凿岩机械与气动工具标准_图3_合金工具钢退火后珠光体组织评级图(适用于上述材料)JB_T_7161_1993 辅助评级
372 凿岩机械与气动工具标准_图4_合金工具钢网状碳化物评级图(适用于上述材料)JB_T_7161_1993 辅助评级
14、其他类评级评定 166 纤维直径测定SS 2004-0808 自动评级
212 焊缝熔深度测量SS 0501-2005 自动评级
217 铁素体级别图SS 1117-2005 自动评级
…… ……
419 重型铸件石墨形态IDM_5365 辅助评级
420 石墨计数IDM_5365 辅助评级

(四)软件图像实例:

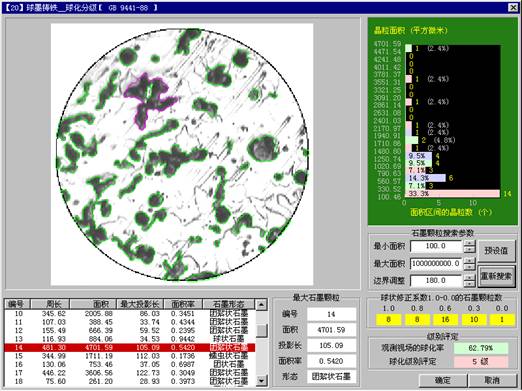

1、自动评级图例:

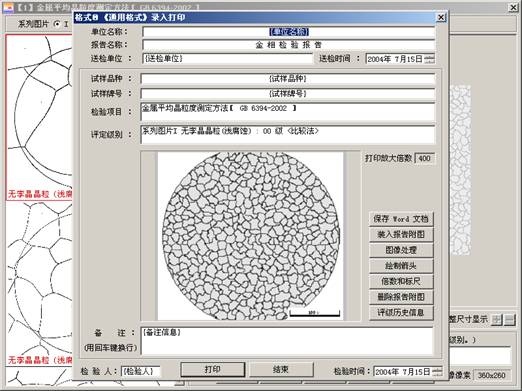

2、报告报表图例:

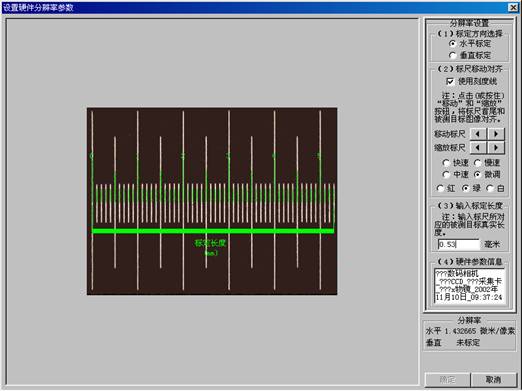

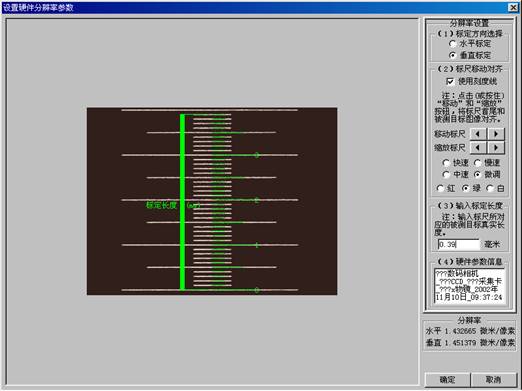

3、定倍定标图例:

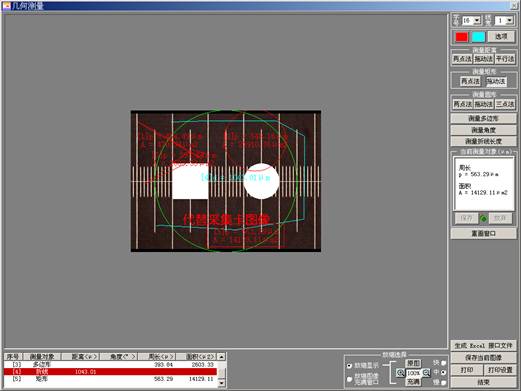

4、图像测量图例:
5、图像拼接图例:

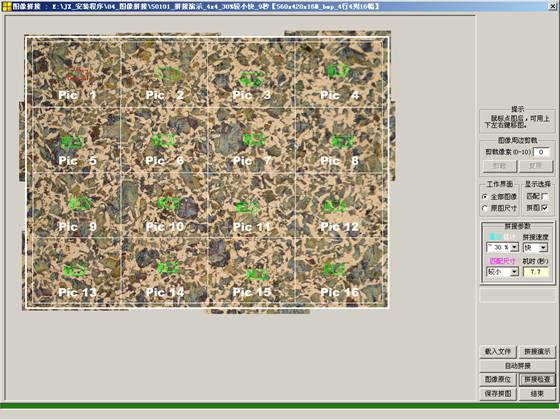

①、拼接前

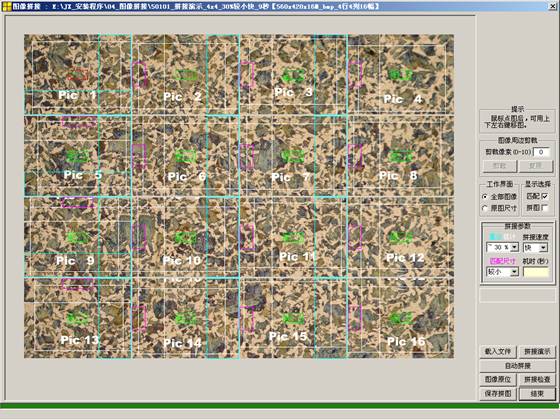

②、拼接后

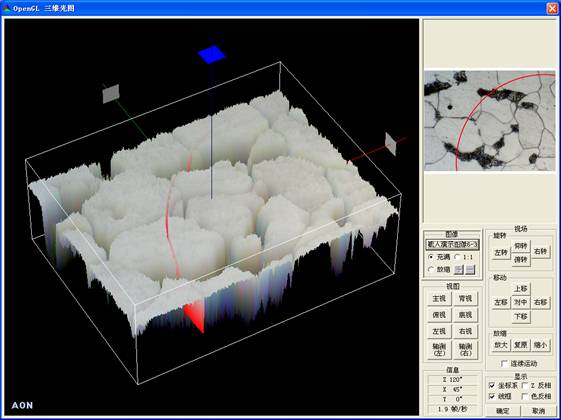

6、三维图像图例:
