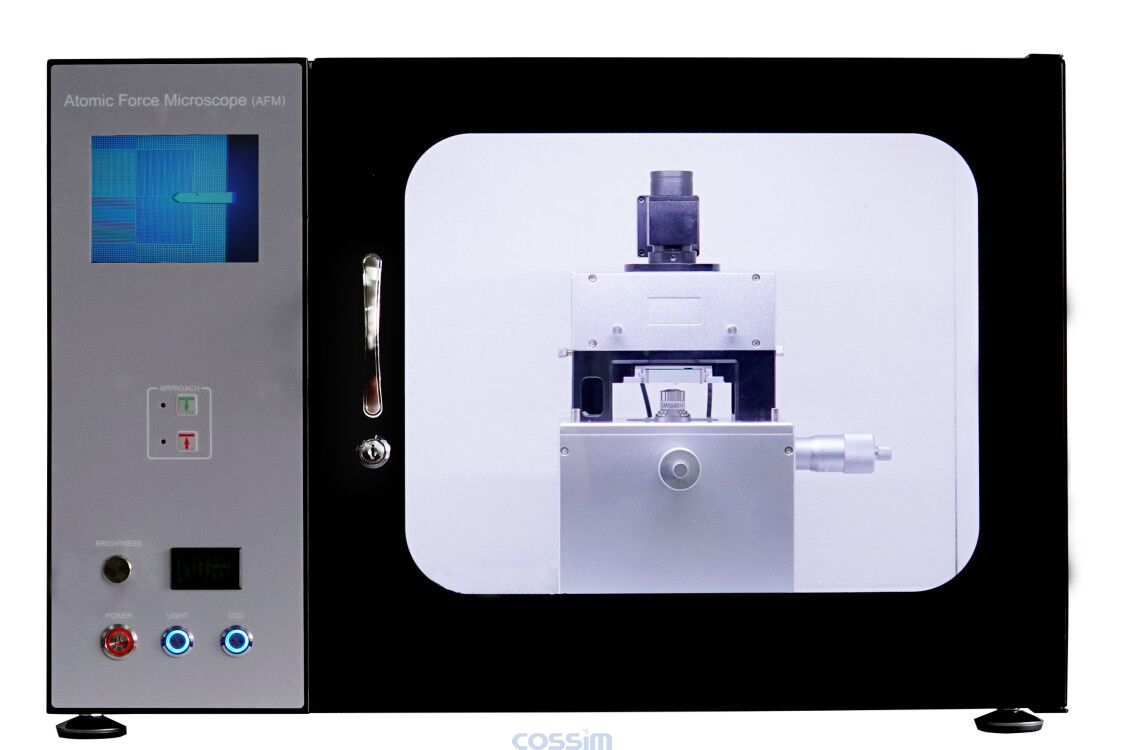

FM-Nanoview6800一体式原子力显微镜

FM-Nanoview6800一体式原子力显微镜 开启全民原子力显微镜时代,扫描范围更广,定位更精确

SKU: FM-6800

产品介绍

FM-6800增加了针对标记区域扫描提供准确的定位系统及磁力模块,因而扫描范围更广,定位更精确。

主要功能特点

  • 1、光机电一体化设计,外形结构简单;
  • 2、扫描探头和样品台集成一体,抗干扰能力强;
  • 3、精密激光及探针定位装置,更换探针及调节光斑简单方便;
  • 4、采用样品趋近探针方式,使针尖垂直于样品扫描;
  • 5、马达自动脉冲控制驱动样品垂直接近探针,实现扫描区域精确定位;
  • 6、高精度大范围的样品移动装置,可自由移动感兴趣的样品扫描区域;
  • 7、高精度大范围的压电陶瓷扫描器,根据不同精度和扫描范围要求选择;
  • 8、采用10X复消色差物镜CCD光学定位系统,实时观测与定位探针样品扫描区域;
  • 9、模块化的电子控制系统设计,便于电路的持续改进与维护;
  • 10、集成多种扫描工作模式控制电路,配合软件系统使用。主要技术指标

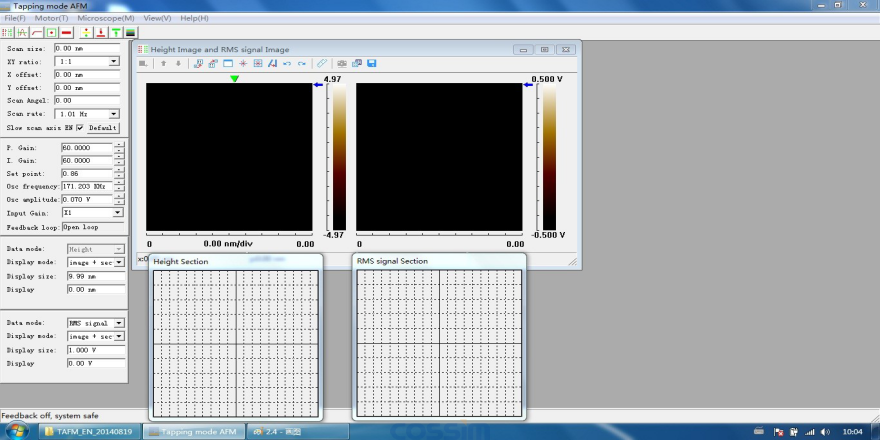

友好的软件界面和操作功能


1. 多通道图像同步采集显示,实时查看剖面图;

2. 多种曲线力-间距(F-Z)、频率-RMS(f-RMS)、RMS-间隙(RMS-Z)测量功能;

3. 可进行扫描区域偏移、剪切功能,任意选择感兴趣的样品区域;

4. 可任意选择样品起始扫描角度;

5. 激光光斑检测系统的实时调整功能;

6. 针尖共振峰自动和手动搜索功能;

7. 可任意定义扫描图像的色板功能;

8. 支持样品倾斜线平均、偏置实时校正功能;

9. 支持扫描器灵敏度校正和电子学控制器自动校正;



FSM-AFM操作软件主要功能特点

1、可实时观测样品扫描时的表面形貌像、振幅像和相位像;

2、具备接触、轻敲、相位、摩擦力、磁力或静电力工作模式;

3、可自由选择图像采样点为256×256或512×512;

4、多通道图像同步采集显示,实时查看剖面图;

5、多种曲线力-间距(F-Z)、频率-RMS(f-RMS)、RMS-间隙(RMS-Z)测量功能;

6、可进行扫描区域偏移、剪切功能,任意选择感兴趣的样品区域;

7、可任意选择样品起始扫描角度;

8、激光光斑检测系统的实时调整功能;

9、针尖共振峰自动和手动搜索功能;

10、可任意定义扫描图像的色板功能;

11、支持样品倾斜线平均、偏置实时校正功能;

12、支持扫描器灵敏度校正和电子学控制器自动校正;

13、支持样品图片离线分析与处理功能。

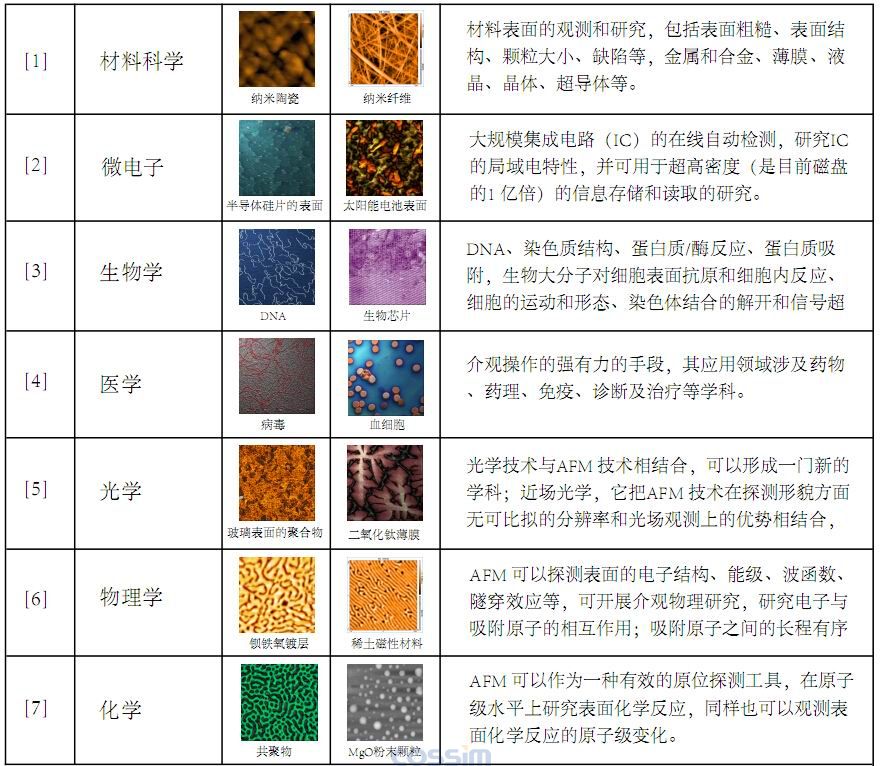

原子力显微镜广泛的应用



FM-6800原子力显微镜的应用

技术参数

序号 名 称 参 数
01 工作模式 接触、轻敲、相位、摩擦力、磁力或静电力
02 样品尺寸 Φ≤90mm;H≤20mm
03 最大扫描范围 横向50um,纵向5um
04 扫描分辨率 横向0.2nm,纵向0.05nm
05 扫描速率 0.6Hz~4.34Hz
06 扫描控制 XY采用18-bit D/A,Z采用16-bit D/A
07 数据采样 14-bit A/D、双16-bit A/D多路同步采样
08 扫描角度 任意
09 样品移动范围 0~20mm
10 马达趋近脉冲宽度 10±2ms
11 光学放大倍数 10X
12 光学分辨率 1um
13 图像采样点 256×256,512×512
14 反馈方式 DSP数字反馈
15 反馈采样速率 64.0KHz
16 计算机接口 USB2.0
17 运行环境 运行于Windows98/2000/XP/7/8操作系统
18 仪器重量体积 40KG,700*480*450mm
