PMI-MASTER Smart 移动式全谱直读光谱仪
PMI-MASTER Smart 移动式全谱直读光谱仪

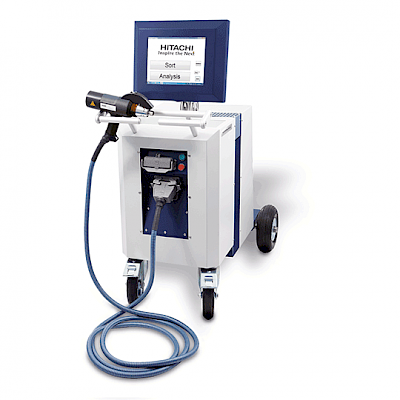

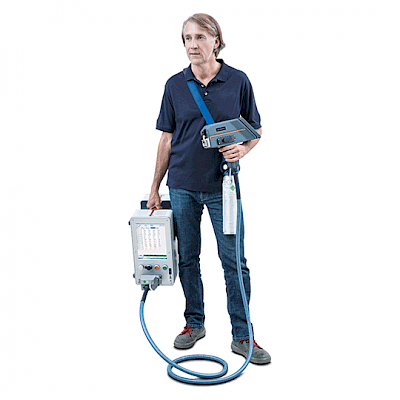

PMI-MASTER Smart 移动式全谱直读光谱仪 便携式电弧/火花直读光谱

SKU: PMI-MASTER Smart

产品介绍

  1. 仪器名称和型号、交货期限:
  2. 仪器名称:全谱直读光谱仪
  3. 仪器型号:PMI-MASTER Smart
  4. 产地:德国
  5. 供货期:8周
  6. 仪器应用范围:
仪器适用于铁,铝,铜,镍,钛,钴,铅,锡,镁,锌等金属样品的成分分析。根据客户的具体要求,本销售协议所对应的仪器的分析范围为铁基和铝基

仪器分析范围

铁基分析范围表
  Fe 100 Fe 200 Fe 250 Fe 300 Fe 400 Fe 500 Fe 000
  low alloy steel cast iron Cr hard / Ni resist stainless steel tool steel high Mn steel Fe-Orientation
  Min Max Min Max Min Max Min Max Min Max Min Max Min Max
C 0.02 1.7 1 4.5 1 4.5 0.02 2.5 0.02 3 0.05 1.7 0.025 4
C* 0.003 1.7 - - 1 4.5 0.003 2.5 0.005 3 0.005 1.7 - -
Si 0.005 2.5 0.005 3.7 0.01 7 0.025 4.5 0.01 2.5 0.01 2.5 0.01 4.5
Mn 0.002 2.5 0.004 1.6 0.003 2.5 0.002 20 0.004 2.5 7 22 0.005 22
P* 0.003 0.17 0.002 0.75 0.005 0.5 0.003 0.15 0.005 0.15 0.005 0.12 - -
S* 0.002 0.4 0.002 0.2 0.003 0.15 0.003 0.35 0.005 0.1 0.005 0.1 - -
Ca** 0.001 0.01 - - - - - - - - - - - -
Cr 0.005 5.5 0.005 2.5 0.005 35 0.005 35 0.005 20 0.005 4 0.005 35
Mo 0.003 2 0.005 2 0.005 4 0.003 6.5 0.005 11 0.005 2.25 0.005 11
Ni 0.005 5.5 0.005 3.5 0.005 30 0.005 55 0.005 5 0.005 5 0.005 50
Al 0.002 1.5 0.004 0.12 - - 0.003 1.2 0.003 0.4 0.004 0.4 0.003 1.5
Co 0.002 1 0.004 0.3 - - 0.002 13 0.004 12 0.004 1 0.005 13
Cu 0.002 1 0.002 3.3 0.002 9.5 0.001 8 0.004 1 0.004 0.5 0.002 9
Mg - - 0.0005 0.09 - - - - - - - - - -
Nb 0.002 1 0.005 0.2 0.003 3.5 0.005 3.5 0.004 1 0.005 1.5 0.003 3.5
Ti 0.001 0.6 0.002 0.35 0.003 0.5 0.005 2.5 0.004 0.5 0.004 1.25 0.003 2.5
V 0.001 1 0.004 0.8 0.005 1 0.003 1 0.005 11.5 0.004 1 0.005 11.5
W 0.04 2.5 - - - - 0.05 4 0.05 22 - - 0.05 22
Zr 0.002 0.5 0.005 0.06 - - - - - - - - - -
Sn* 0.002 0.3 0.002 0.25 - - - - 0.005 0.5 - - - -
B* 0.001 0.025 0.001 0.1 - - 0.001 0.025 - - - - - -
As* 0.005 0.125 0.005 0.1 - - - - - - - - - -
Bi* 0.025 0.12 - - - - - - - - - - - -
Pb 0.015 0.35 0.015 0.3 - - 0.015 0.3 - - - - 0.015 0.3
N* - - - - - - 0.1 1.2 - - - - - -
Fe Internal Standard Internal Standard Internal Standard Internal Standard Internal Standard Internal Standard Internal Standard

注:*需配备UV Touch枪,
用户提供标样,日立分析仪器可现场延长测量上限。

铝基分析范围表

  Al 000
  Al-Orientation
  Min Max
Ag 0.001 1.1
B 0.001 0.025
Be 0.0005 0.025
Bi 0.01 0.75
Ca 0.001 0.025
Cd 0.001 0.4
Ce 0.005 0.055
Co 0.002 0.5
Cr 0.001 1
Cu 0.001 11
Fe 0.002 2.2
Ga 0.005 0.12
Hg 0.005 0.1
In 0.005 0.15
La 0.002 0.04
Li 0.0005 0.025
Mg 0.001 12
Mn 0.001 1.8
Na 0.0005 0.03
Ni 0.003 3.6
Pb 0.005 1.75
Si 0.002 25
Sn 0.005 5
Sr 0.001 0.15
Ti 0.001 0.3
V 0.002 0.15
Zn 0.01 13
Zr 0.001 0.3
Al Internal Standard
用户提供标样,日立分析仪器可现场延长测量上限。



技术参数

仪器技术参数

PMI-MASTER SMART便携式光谱仪用于固体样品元素定量分析的仪器。光学系统采用CCD检测器,光谱范围覆盖全部典型材料。

PMI-MASTER Smart便携式光谱仪技术参数

光学系统:

  1. 检测器系统:CCD检测器(每个CCD有3648像素)
  2. 波长范围: 165-420 nm

探头基本描述

  1. 氩气喷射气流火花激发
  2. 金属材料分选功能
  3. 可插拔式设计便于快速切换

标准探头

  1. 标准探头包含电弧和火花两种激发模式
  2. 光纤标准长度 3m
  3. 配备HPC光纤
  4. 探头设计精巧,重量800克

UV-Touch  探头

  1. 用于火花应用的特殊激发枪,与主机易于连接,用于检测典型紫外元素(C, P, S,N,B, Sn, Se,As等)
  2. 波长范围 165-210nm
  3. 读出系统: CCD-检测器( 3648 像素)坚固紧凑设计, 内置氩气冲洗装置
  4. 光纤标准长度 3m
  5. 探头重量: 2000g

 Source光源:

  1. 火花及电弧激发源
  2. 内置能量稳定器,电子调节
  3. 单向放电
  4. 光源参数计算机控制
  5. 频率: 100-350 Hz
  6. 250-300V
  7. 最大脉冲电流110A,电弧电流 1.8-2.5A
  8. 高能脉冲电弧技术
  9. 固态振荡器设计

计算机及读出系统

  1. 采用AMD 1.6 GHz Intel Atom N270
  2. 内存:2 GB Ram
  3. 硬盘: 60GB SDD
  4. 配备接口:1*USB (2.0), 1*网络接口, 1*VGA, 1*输出接口和蓝牙接口 触摸屏界面

Monitor显示屏

  1. 外置高清液晶显示器(1440*900 pixel)
  2. 坚固耐用工业触摸屏,无须键盘鼠标,易于操作

Software软件

  1. Windows 8.1 操作系统
  2. WASlab 光谱仪软件,多任务操作:
  3. 原材料分选
  4. 多种PMI测试程序
  5. 自动根据给定偏差和激发次数进行标定控制
  6. 可选激发次数进行PMI测试
  7. 根据设定数据进行电极清理
  8. 对称及不对称偏差
  9. PMI元素显示及相应偏差
  10. 检测结果存储及打印
  11. 可自由编辑报告
  12. 牌号鉴别
  13. 每套曲线存储超过300个牌号数据
  14. PMI测试中显示牌号
  15. 分析及搜索给出鉴定牌号
  16. 定向分析(成分近似分析)
  17. 分析程序无限制数量
  18. 显示光强值、强度比、再校准和校正强度比
  19.  分析结果百分含量或ppm显示
  20.  1-2点曲线再校准
  21.  加法或乘法干扰校正
  22.  基体校正
  23.  自动选择谱线
  24.  任意激发次数的数据计算平均值、标准偏差及变异系数
  25.  结果超出曲线范围的标示
  26.  样品标识输入
  27.  分析数据可传输至外部计算机
  28.  连接外部打印机及显示器
  29.  硬盘故障自诊断
  30.  分析数据以Excel, ASCII等标准格式存储
  31.  存储全谱信息用于评估(选件)
  32.  用于牌号评估的光谱图显示(选件)
  33.  快速牌号鉴别(指纹技术)
  34.  每条曲线存储多于300个牌号
  35.  曲线数量无限制
  36.  谱图对比鉴别牌号

TECHNICAL DATA 技术数据


尺寸:

  1. 高:235 mm,
  2. 长:410 mm,
  3. 宽:425 mm
  4. 重量:15 kg (不包含移动小车)

电源要求:

  1. 110/230 V 50/60 Hz
  2.  最大功率500 W
  3.  待机功率25 W
  4. 16 A慢熔保险丝

氩气要求:

  1. 氩气纯度99.999%;
  2. 进气压力0.3Mpa

仪器安装准备条件

仪器装配之前,实验室需具备以下条件:

根据光谱仪的尺寸进行实验室设计,且应将光谱仪与制样设备分开房间放置,为日常操作方便,应在仪器的后,左,右方向留下0.5-1米左右空间,台式光谱仪需准备光谱仪放置平台,落地式光谱仪确保地面水平,防潮;在前方的操作面前留有足够空间,所以推荐的实验室仪器间面积应在10平方米以上;放置仪器的房间与放置氩气及制样设备的空间建议分隔开,房间需配备合适大小的空调和除湿机(空调和除湿机的功率需依照实验室房间面积)

  • 高纯氩气           (≥99.999%,两瓶以上)
  • 磨样机(黑色金属使用,砂纸类型P60)
  • 车床(有色金属使用)
  • 切割机(对有大形状检测样品建议使用)
  • 常用物品:无水酒精、无尘布
  • 内控标样(根据用户产品确定,如45#钢,316L等)
  • 双压力表头的氩气减压表,可准确表征0.4MPa 输出压力



包装清单



                   PMI-MASTER Smart全谱直读火花光谱仪

序号

数量

描述

1

1

PMI-MASTER Smart便携式直读光谱仪

Portable ARC/SPARK Spectrometer Wave length range185-420nm,detachable Probe (Probe not included)
Standard WASlab Software, Standard Accessories including internal Accumulator and internal Charger and Industrial Computer.
便携式电弧/火花直读光谱,波长范围185-420nm,附带软件,标准附件及内置充电器,工业用计算机,防尘、抗震,方便、耐用。触摸屏操作。

2



Standard UV-Touch标准UV-Touch激发枪,3米,带触摸屏
Detachable Probe assembly, with integrated miniature optics, for PMP2
including calibration of three UV-ELEMENTS, to be chosen from the arrays
SPARK Excitation, 3 meter umbilical cord, HPC-Fiber & Jet-Stream-Technology included

3

1

SPARK Matrix-Calibration 铁基体全范围标准曲线共1条
Calibration of a Global- Programs for the specified Matrix in SPARK-MODE elements and ranges are covered according to the attached arrays, standardization samples included

4

6

Sub- Programs SPARK  铁基体特定范围精确校正曲线,共6条
Calibration of a Sub- Programs, according to attached arrays (Matrix Calibration (SPARK) for the corresponding Matrix necessary)
包括低合金钢、铸铁、高合金铸铁、不锈钢、工具钢、高锰钢及进口校正样品

5

1

SPARK Matrix-Calibration 铝基体全范围标准曲线共1套
Calibration of a Global-Program for the specified Matrix in SPARK-MODE elements and ranges are covered according to the attached arrays, standardization samples included

6

1

Functions of Spectrometer Software (WASLAB user interface)
中、英、德文操作分析功能软件(WASLAB 用户界面功能)

7

1

随机附件包



PM2随机附件包







Fuse 8A 20 mm T/

保险丝

10

Cylinder Hex Screw M3X10 DIN 912/

内六角螺丝

3

DIN 913 M4X4 Hex.set screw/

内六角螺丝

2

M3X8 vz Cylinder hexagon set screw/

内六角螺丝

2

O ring 44 Viton/

密封圈

X2

O ring 4Xiquartzwindow/

密封圈

2

PTFE ring 5.5/4X0.5mm/PTFE

垫圈

2

Cap lens holder/

镜片螺帽

1

Planplatte Quarz d=5mm t=1mm/

石英窗片

2

Spring electrode/

弹簧

2

Spacer electrode2.0mm/

极距规

1

Tungsten Electrode TM/

钨电极

1

Round electrode cleaning brush/

电极刷

1

Brush for electrode arc/

电弧电极刷

1

Hex.wrench 1.5 mm/

内六角扳手

1

Hex.wrench 2.5 mm/

内六角扳手

1

Large grip Hex.wrench 2.0mm/

内六角扳手

1

Cleaning brush FS FM/

毛刷

1

Argon supply ca.3m PE-hose/

氩气管

1

BG extraction tool Ceramic holder FS/

陶瓷座拆卸工具

1
