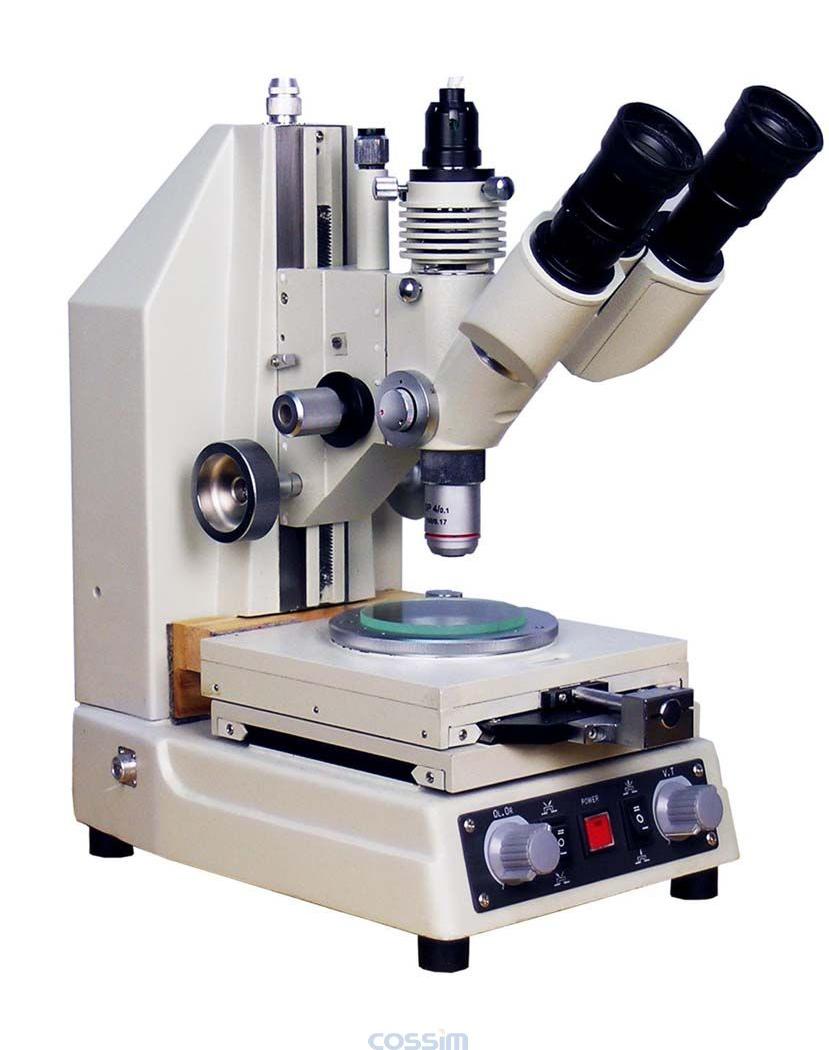

107J 测量显微镜

SKU: 107J

产品介绍

107J普通型测量显微镜采用透、反射的方式对工件长度和角度作精密测量。本仪器特别适用于电子行业,机械精加工,可以用来测量电子线路的宽度和精细小工件的几何尺寸,以及其它精密零件测量。 测量显微镜广泛地适用于计量室,生产作业线以及科学研究等部门。该仪器配有高精度的工作平台和测微手轮,从而保证仪器的高精度性,是一种理想的多用途的小型精密测量仪器。

技术参数

1.目镜

类 型 放大倍数
目 镜 BWF 10X

2.物镜

类 型 放大倍数 工作距离(mm) 焦距(mm)
物 镜 4X 17.5 28.8
10X 11.6 15.4
40X 0.66 4.4

3.放大倍数:40X 100X 400X

4.工作台:移动范围 50×50mm、分辩率0.1μmm、测量精度1μm

5.镜  筒:粗动调节范围 90mm、微动调节范围2mm、双目镜筒:俯角45°
高(Z)测量1mm、最小读数0.001mm(干分表读数)

6.照明系统:
透射照明 8V-15W 蓝、绿滤色片
反射照明 8V-12W 磨砂灯泡 绿色滤色片
斜 照 明 8V-15W

 电      源 AC 220V±10%  50/60HZ

四、测量工作台读数装置主要规格
普通型测量显微镜采用高精度的工作平台,操作方便、可靠性强。

该仪器放大倍数高,工作台除作X-Y坐标的移动外,还可以作360°的旋转,亦可以进行高度方向Z坐标的测量。

本仪器照明系统除作透、反射照明外,还可作斜光线照明。

五、系统组成与选配件

1、系统组成:

测量显微镜、高精度手轮

2、选配件:

目镜20X

物镜2.5X、5X、20X、60X
