99型数显自准直仪

SKU: 99

产品介绍

99数显自准直仪是一种高精度测量仪器，该仪器主要用于小角度的精密测量，如多面棱体的检定、多齿分度台的检定，也可测量高精度导轨等精密零件的直线性、平行性、垂直性及相对位置，在精密测量和仪器检定中还可用于非接触式定位。该仪器具有安装、使用方便等特点，是精密机械、精密测量、仪器制造及相关科研、计量部门必不可少的检测仪器。

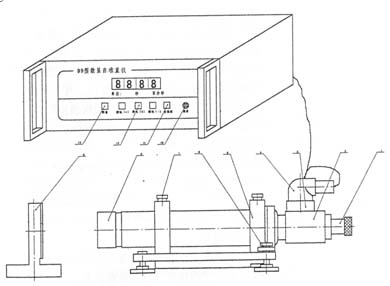

1.目镜 2.光电头 3.光源调节盖 4.灯座 5.光管座 6. 基座调节钉 7.顶紧螺钉 8.物镜 9.反射镜 10.调零旋钮 11.功能键 12.测试指示灯 13.测量指示灯v

工作原理

（一）光机部分

99型数显自准直仪运用自准直法为基本原理,通过光电瞄准对被测件的角位移进行精密测量。其光学系统如图v

1.光源 2.毛玻璃 3.聚光镜 4.十字分划板 5.立方棱镜 6.物镜组 7.反射镜 8.立方棱镜 9.刻度分化板 10.目镜组 11.振动狭缝 12 振子 13聚光镜 14光敏电阻


当光源透过位于物镜焦平面上的十字线，并通过物镜后，成一束与光轴平行的平行光射向平面反射镜。当反射镜垂直于光轴时，光线仍按原路返回，经物镜后仍成象在原十字线象上，与原目标重合。当反射镜位置与光轴产生倾斜，则反射回来的十字线象就产生相应一个位移量Δｓ，由Δｓ可得出反射镜的倾斜量Δα。按反射定律和几何光学原理，光线经反射镜后其偏转是反射镜倾斜角的２倍（如图所示）

（三）电路原理

电路原理如图四所示

电路系统主要由振荡器、主放大器、相敏检波器、单片机电路、实验电路等部分组成。

振荡器产生38HZ信号，这是仪器的工作信号，它提供振子的振荡信号，相敏检波器的参考信号及实验电路的输入信号。主放大器对原始测量信号进行放大及滤波，其放大倍数可变，并根据输入信号的大小自动控制。检波电路实现对包含在测量信号中角度信号的提取，并送Ａ／Ｄ转换。单片机电路完成对测量信号的Zui终处理及显示，并可实现对主放大器放大倍数的自动控制。其RS232接口可输出测量结果。

实验电路可产生与被测工件的偏转相当的信号，使电表显示正、负及零三种信号，相似于被测件的偏左、偏右及对中三种情况。利用这个信号可以方便地检查校对仪器，使整个电路在没有光电信号的情况下能正常工作。

技术参数

1、精度等级：1级、 2级
2、测量精度（"）：±0.1/±10内 ±0.2/±10内
3、测量范围（"）：±10
4、显示范围（"）：±19.99
5、物镜焦距（mm）：860
6、通光口径（mm）：Φ48
7、视场（′）：20
8、有效分辨力（"）：0.1
9、最小显示读数（"）：0.01
10、瞄准重复性（"）：0.1

外型

1、尺寸准直仪（mm）：420×150×170
2、电箱（Kg）：320×280×120
3、重量准直仪：（mm） 4.5
4、电箱（Kg）： 3
5、电源： 220V, 50Hz交流电
6、功耗：< 25瓦

包装清单

1、光管 1套
2、自准器光管管架 1台
3、底脚 3只
4、数显电箱 1个
5、大反射镜　　　　　 1个
6、LED发光二极管 1只
7、0．5A保险丝 2只
8、产品合格证 1份
9、产品说明书 1份

可选购件

1、微机与软件（自选）
2、泰山青花岗岩工作台（自选）
3、找象器
4、直角五棱镜（25×25、40×40)两种自选
5、金属多面棱体（自选）
6、棱体心轴
7、标准光学角规（±10"）
8、多齿分度台（自选）
99型1级精度价格为：90000元/套 2级精度价格：65000元/套
