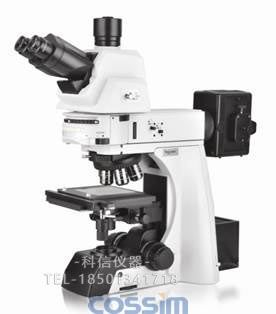

CMY-910科研用透反射明暗场金相显微镜工业检测金相分析仪 明暗场工业检测显微镜/ 放大50-500倍透反射金相显微镜
产品介绍
一、产品概述
科研级明暗场金相显微镜CMY-910采用NIS45无限远光学系统,配置了落射与透射照明系统、无限远半复消色差物镜、内置偏光观察装置除可做明暗场观察外也可实现偏光观察,能分别对不透明物体或透明物体进行显微观察,尤其适合观察金相组织,半导体材料晶圆以及各种材料表面镀层厚度的检测,同时可做矿物的矿相分析。是金属学、矿物学、精密工程学、电子学等研究的仪器。
二、性能特点
1、具有明场、暗场、偏光观察。
2、落射与透射两套照明系统,透明或不透明材料均可观察功能齐全
3、内置式明暗场切换模块,BF1(防止切换时太亮),BF2,DF三个模块
4、配置了透反射光源一键切换ECO照明系统:人走灯灭功能:操作者离开超过30分钟后,显微镜主机会自动关闭透射光源,节能开关既节约了能源,又保护了光源的使用寿命。
技术参数
序号
|
名称
|
技术参数
|
01
|
平场目镜
|
大视野SW10X(Φ25mm) 高眼点,-5~+5视度可调
|
02
|
明暗场半复消色差物镜
|
无限远PLL5X/0.15、10X/0.3、20X/0.45、50X/0.80、
|
03
|
总放大倍数
|
50X-500X
|
04
|
观察头
|
可变角度铰链式三目观察头,固定视度
|
05
|
转换器
|
带分析槽的内倾式内定位六孔转换器,转动舒适,定位准确可靠
|
06
|
调焦机构
|
低手位同轴调焦机构,调焦范围35mm,微调格值1um
|
07
|
载物台
|
双层机械移动式210(X)x170(Y)mm,移动范围4”X4”(105X105),1mm/格,
精度1mm;采用硬质氧化表面,防磨损;Y向可锁紧;
|
08
|
光瞳距离
|
47-78mm
|
09
|
滤色片
|
内置ND6、ND25、色温片
|
10
|
落射照明系统
|
220V 24V100W卤素灯、光源中心可调,亮度可调
|
11
|
透射照明系统
|
220V 12V100W卤素灯、光源中心可调,亮度可调
|
12
|
聚光镜
|
长距聚光镜,N.A 0.65,齿轮齿条调节,可升降
|
13
|
明暗场装置
|
内置式明暗场切换模块,BF1(防止切换时太亮),BF2,DF三个模块
|
14
|
偏光装置
|
内置式起偏和检偏系统
|
可选购件
摄像头选购
01
|
USB2.0 CMOS
数字摄像头
|
500万、900万、1600万、(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)
|
02
|
USB3.0 CMOS
数字摄像头
|
500万、1000万、1200万、1800万(高传输速率,具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)
|
03
|
CCD数字摄像头
|
140万、200万、500万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)
|
分析软件选购
序号
|
名称
|
参数及功能
|
01
|
金相分析软件UV-MA
|
包含多达400项左右完全符合GB、YB、JB、ASTM等标准自动评级项目,具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。
|
02
|
基本测量软件UV
|
可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。
|
03
|
粒度软件UV-G
|
包含所有基本测量功能,提取并计算不同颜色图像所占面积比例,可对视场内颗粒自动测量分析,并可按颗粒的粒径、面积、形状等多类参数以线性或非线性统计方式输出分布图和积分分布图,也可以得出D10、D50、D90等常用统计数据。可以连接多媒体、打印、EMAIL等多种方式输出。
|
|
