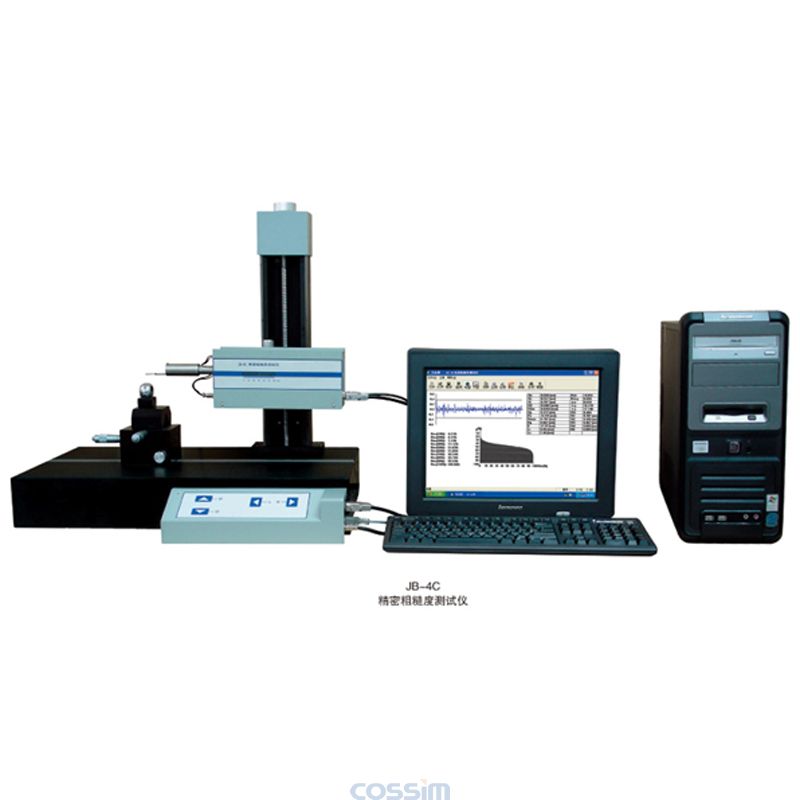

JB-4C精密粗糙度仪

SKU: JB-4C

产品介绍

 产品简介

JB-4C精密粗糙度仪是一种高精度触针式表面粗糙度测量仪器,该仪器可对平面,斜面,外圆柱面,内孔表面,深槽表面,圆弧面和球面等各种零件表面的粗糙度进行测试,并实现表面粗糙度的形状、轮廓的波峰波谷等参数测量,还能测量工件的TP台阶。仪器使用方便,测量精度高重复性稳定。
仪器配有电脑及专用测量软件,运用先进的无噪声机械定位装置,可选定被测零件的不同位置,设定各种测量长度进行自动测量,评定段内采样数据达4000个点。所有的测量数据和曲线可在屏幕显示或打印输出,所以在汽车配套行业、机械加工、精密刀具模具、科研单位、大专院校等各大行业中广泛使用。
仪器符合国家标准GB/T3505-2000, GB/T6062-2001, GB/T10610-1998, 以及国际标准ISO5436, ISO11562,ISO4287的要求。

JB-4C精密粗糙度仪是一种触针式表面粗糙度测量仪器,该仪器可对各种零件表面的粗糙度进行测试;可对平面、斜面、外园柱面、内孔表面、深槽表面、圆弧面和球面的粗糙度进行测试;并实现多种参数测量。本仪器依据GB/T3505-2000、GB/T6062-2001、GB/T10610-1998国家标准及ISO5436、ISO11562国际标准制造。

仪器由花岗岩平板、工作台、传感器、驱动箱、显示器、电脑和打印机等部分组成,驱动箱提供了一个行程为60毫米长的高精度直线基准导轨,传感器沿导轨作直线运动,驱动箱可通过顶部水平调节钮作±10度的水平调整。仪器带有电脑及专用测量软件,可选定被测零件的不同位置,设定各种测量长度进行自动测量,评定段内采样数据达3000个点。并可显示或打印轮廓,各种粗糙度参数及轮廓的支承长度率曲线等。







粗糙度轮廓仪的优势:

1. 粗糙度轮廓仪上下左右采用自动的升降系统

2. 采用步进马达驱动不是气浮式。

3. 粗糙,轮廓的测量只需更换触针,不用更换传感器

4. 测试结果可以word显示输出

5. 轮廓图像可以转换为CAD输出

技术参数



型号 Type
JB-4C
粗糙度测量:For Roughness measuremen
测试参数
Evaluation Parameters
Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt,
Lr,Ln和Rmr(Tp)曲线等
粗糙度轮廓图形放大倍率
Vertical Magnification
10-500000自动调整
粗糙度测量范围Roughness range
Ra 0.01 – 10 μm以上
取样长度 Sampling length
L: 0.08 ,0.25, 0.8, 2.5 mm
评定长度Evaluation length
Ln: 1L, 2L, 3L, 4L, 5L Selectable
仪器评定取样Sampling points
4000点
分辨率 Resolution
0.001 μm
示值误差 Indication error
± (5 %+4nm)
测量重复性Repetition error
± 3 %
测量工件最大高度
Max. specimen height
300mm
传感器可测 Application
平面、斜面、内孔表面、外圆柱面、槽表面,圆弧面,球面等各种零件的表面粗糙度planar, incline, cylinder, circular and spherical parts, grooves and bores.
天然金刚石触针Probe
标准型, 高度8mm
小孔型,     4mm
触针半径:2μm,  测力: 4 mN   顶尖角度:60度
驱动箱的滑行速度Traverse speed
2mm/sec
驱动箱升降形式 Traverse U/D mode
自动升降 Auto
移动速度 Scanning speed
0.5 mm/sec
线性区 Linear range
垂向640 um
台阶和Pt测量范围
Thickness and Pt range
100 μm
轴向测量范围 Longitudinal range
60 mm
轮廓图形 Profile graph
直接轮廓,滤波轮廓 Macro profile,filter profile
滤波器 Filter
ISO 2CR滤波器ISO 2CR Filters
小孔测量范围
Measurable range of bore
≥ 直径5 mm
X-Y工作台
X-Y stage
旋转角度Rotation ±10度
X-Y移动范围15 mm
Adjustment 15 mm
轴承内外圈尺寸
For measurement of bearing
内圈最大外径280mm
厚度160mm
外圈最小孔径12mm
打印纸规格 Printing paper
A4纸
操作系统 Operation System
WinXP
标准配件,附件
Standard parts & attachments
粗糙度仪主机,支柱及大理石底座,控制器,驱动装置, 传感器 ,
X-Y工作台, V型块,标准型触针,小孔型触针 ,粗糙度样板 ,
计算机打印机,使用说明书
仪器电源Power supply:
220 VAC ±10%, 50Hz
大理石工作台尺寸Granite base
630×400×100mm  重量:100Kg
仪器毛重Gross weight
150 kg
