电子显微镜解密苹果A9XCPU 12核GPU 无L3缓存

iPad Air 2上的A8X处理器性能已经足够强大，它采用三颗苹果基于ARM架构而自行设计的三颗核心，图形处理器更是逆天的采用了PowerVR GXA6850图形显示核心，性能已经和高通骁龙810以及Nvidia丹佛版K1核心几乎持平，代表业界的顶级性能，然而如今iPad Pro上的A9X处理器，却远远的把A8X性能超越。

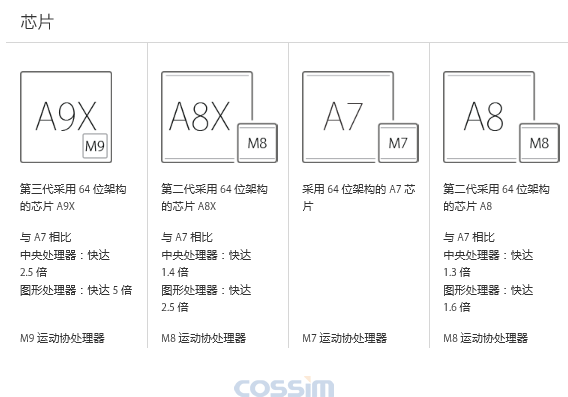

根据苹果的官方数据，A8X的运算性能是前代A7芯片的1.4倍，而A9X芯片的运行性能是A7的是2.5倍，也就是说，A9X要比A8X的处理性能提升了78.6%；A8X的图形处理能力是A7的2.5倍，而A9X的处理能力是A7的5倍，所以A9X相比A8X的图形处理能力足足提升了一倍，可见这款iPad的性能是多么的恐怖。



A9X处理器采用苹果第三代64位核心，带宽翻倍



最近外媒公布了电子产品拆解公司Chipworks获得的A9X处理器细节照片。照片揭示了A9X的双核CPU和用于驱动设备大规模显示的12核GPU。在A9X当中观察到CPU数量和iPhone 6S、6Plus A9当中的CPU数量相同，而GPU核心数量达到12个，是A9 6核GPU的两倍。Chipworks证实，在照片中所示的A9X是由TSMC制造，并且它确实显示出与现有A9在结构上的相似之处。

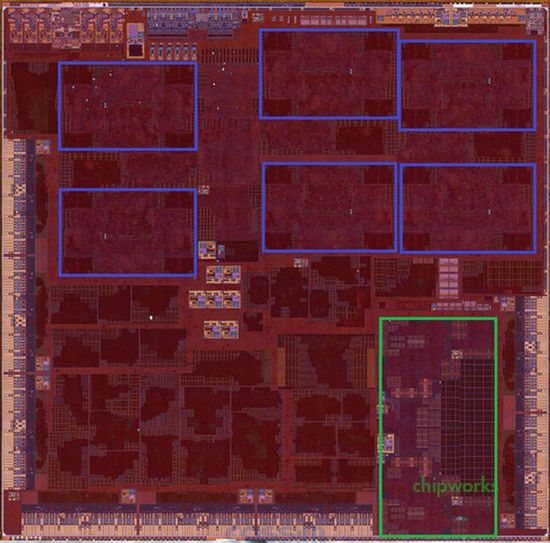

苹果A9X显微照片

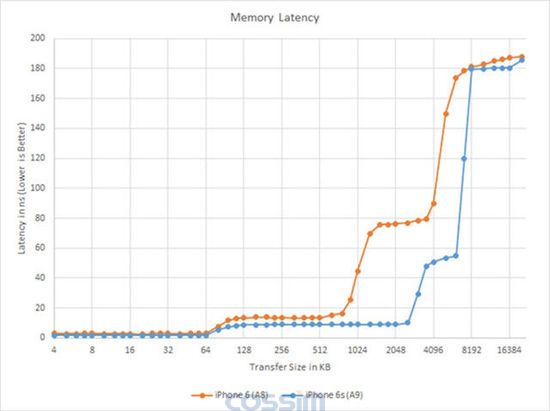

A8与A9芯片存储延迟比较

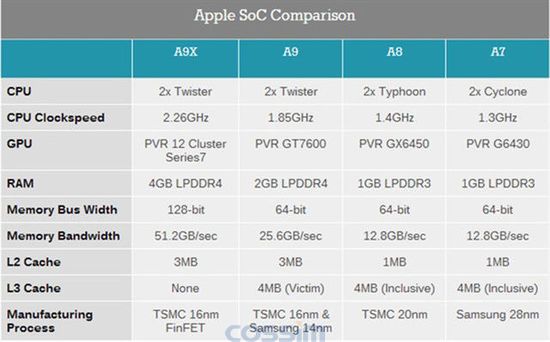

苹果SOC参数对比



The Motley Fool还指出，A9芯片内建 8MB三级高速缓存，以帮助管理数据流，但是A9X芯片没有内建三级高速缓存，这表明A9X内存带宽两倍于A9，因此无需三级高速缓存帮忙。值得一提的是，虽然显示分辨率比其他iPad更大，iPad Pro没有采用iPhone 6S和6S Plus的1200万像素摄像头，因为实时处理拍摄图像需要占用内存。只有两个CPU内核的设计也很有趣，因为iPad Aire 2 的A8X都有了三个CPU内核。而iPad Pro可以通过更高效率的组合弥补任何性能上的缺陷，这要归功于新的架构，以及比A8X更高的工作频率。A9X芯片测量尺寸是147平方毫米，比New iPad采用的A5X芯片面积大18平方毫米。也比英特尔四核SKYLAKE微架构设计的芯片面积大，后者芯片面积122平方毫米，采用14nm FinFET工艺。
