透镜成像原理、基本规律-显微镜技术知识

显微镜和放大镜起着同样的作用，就是使近处的微小物体形成一个放大的像，以供人眼观察。只是显微镜比放大镜可以具有更高的放大率而已。物体位于物镜前方，离开物镜的距离大于物镜的焦距，但小于两倍物镜焦距。所以，它经物镜以后，必然形成一个倒立的放大的实像A'B'。 A'B'靠近F2的位置上。再经目镜放大为虚像A''B''后供眼睛观察。目镜的作用与放大镜一样。所不同的只是眼睛通过目镜所看到的不是物体本身，而是物体被物镜所成的已经放大了一次的像。透镜是显微镜的最基本构造元件，了解透镜的成像原理是运用显微镜的前提。

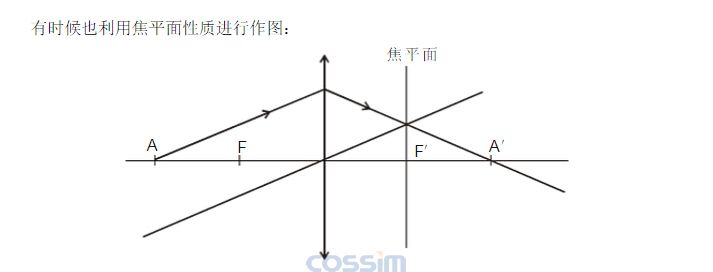

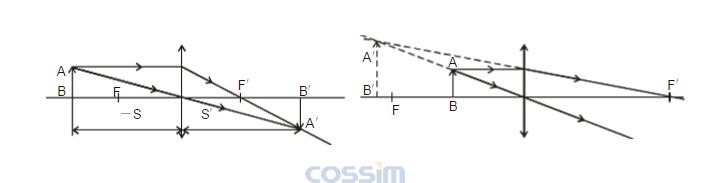

物体上各个点发生或反射的光线，经过透镜，都会形成相应的一个像点，这些像点重新组成物体的像。根据光线的传播规律，作图法一般利用三条特殊光线进行图解透镜的成像过程：

a．平行主轴的入射光线折射后过像方焦距F′。

b．过物方焦点F的入射光线折射后平行于主轴。

c．过光心的入射光线，折射后方向不变。

(1) 当物体位于透镜物方二倍焦距以外时，则在象方二倍焦距以内、焦点以外形成缩小的倒立实象；

(2) 当物体位于透镜物方二倍焦距上时，则在象方二倍焦距上形成同样大小的倒立实象；

(3) 当物体位于透镜物方二倍焦距以内，焦点以外时，则在象方二倍焦距以外形成放大的倒立实象；

(4) 当物体位于透镜物方焦点上时，则象方不能成象；

(5) 当物体位于透镜物方焦点以内时，则象方也无象的形成，而在透镜物方的同侧比物体远的位置形成放大的直立虚象。
