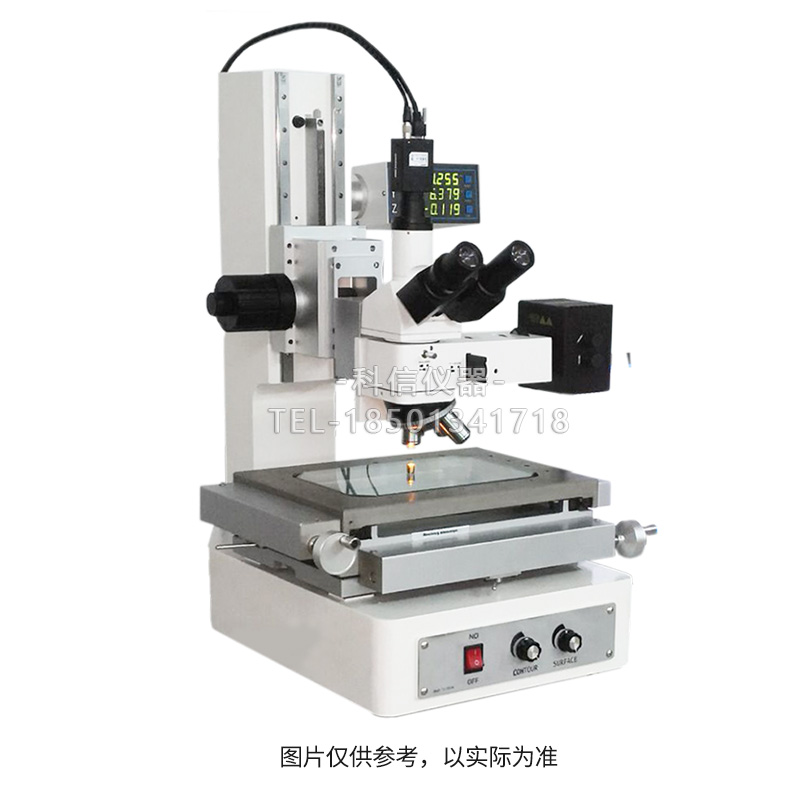

手动測量顯微鏡CMH-3020C X坐标行程: 300（mm）Y坐标行程：200（mm）Z坐标行程: 150（mm）
产品介绍1.產品介紹 ◆測量顯微鏡系列是一種集軟體、光、機、電一體的高精度、高效率的顯微測量儀器； 密加工業，是計量室、實驗室以及生產車間不可缺少的計量檢測設備之一。 2.產品特點 ● 高精度測量，同時具有大測量範圍和高精度，適用於各種測量 ● 選用無限遠長距明場金相物鏡，滿足長工作距離的測量要求 ● 照明裝置（反射/透射）可選用高亮度LED的照明或鹵素照明 ● 利用可變孔徑光闌進行無衍射觀察測量 ● 快速釋放裝置便於測量工件大或測量工件數量多的快速移動工作臺
● 千兆網口CCD圖像
技术参数3.技術參數 3.1主體規格 ◆X座標行程: 300（mm） ◆Y座標行程: 200（mm） ◆Z座標行程: 150（mm）
◆目鏡放大倍數：10X( 單、雙目同) ◆CCD：320萬千兆網口高清晰CCD攝像頭（HKVISION） 4.軟體功能 l 配備專業視覺影像測量軟體，帶十字線捕捉閃爍功能，可測量二維平面尺寸（角度、直徑、半徑、點到點的距離、點到線的距離、線到線距離、線到圓的距離、圓到圓的距離等等）； l 圖形自動捕捉：開啟自動捕捉功能後，測量點、線、圓及圓弧，可自動捕捉到最清晰的地方； l 視覺拍照功能：可通過軟體抓拍即時產品圖片，然後保存到電腦裏，並可通過軟體調出圖片進行查看或處理； l 標注文字：可在即時影像中標注文字說明； l 公英制轉換：測量值可在公制和英制之間切換； l X、Y清零：可用畫面十字線設置任意點為相對原點，將X、Y座標清零； l 測量數據輸出：可將測量數據或圖形導入WORD或EXCEL做報表； l “流覽”窗口： 可觀察工件的全圖形並具有類似AutoCAD的縮放功能； l 輔助功能：可把在軟體中繪製出的圖形進行移動、旋轉、複製、刪除，並可作任意線段的平行線、垂直線； l 自動兩點線：在單一畫面下可自動捕捉工件的邊緣，無須以人工取線，減少人眼誤差，提高測量精度； l 自動三點圓：在單一畫面下可自動捕捉工件的圓半徑、直徑，並繪出圖形，無須以人工取圓，減少人眼誤差，提高測量精度； l 自動多點線：自動捕捉工件邊緣，然後根據工件邊緣擬合出圖形，從而減少兩點取線及人眼的誤差； l 自動多點圓：自動捕捉工件邊緣，然後擬合出工件的孔徑，並繪出圖形，從而減少三點取圓及人眼的誤差； l 自動圓：在單一畫面下用滑鼠框中圖形，可快速自動捕捉出圓.； l 設定工件座標：可以根據客戶本身的需要在影像中的實際工件上自行設定工件座標，有兩點確定X軸、兩點確定Y軸或三點確定坐標系等多種設定方法； l 具有座標平移、座標旋轉及座標分中等功能： l 座標標注：可標注工件中任意點的座標值； l Pitch標注：可標注任意點到一條直線的垂直距離，可標注任意兩線的垂直距離； |
 |
|||||||
 |
|
