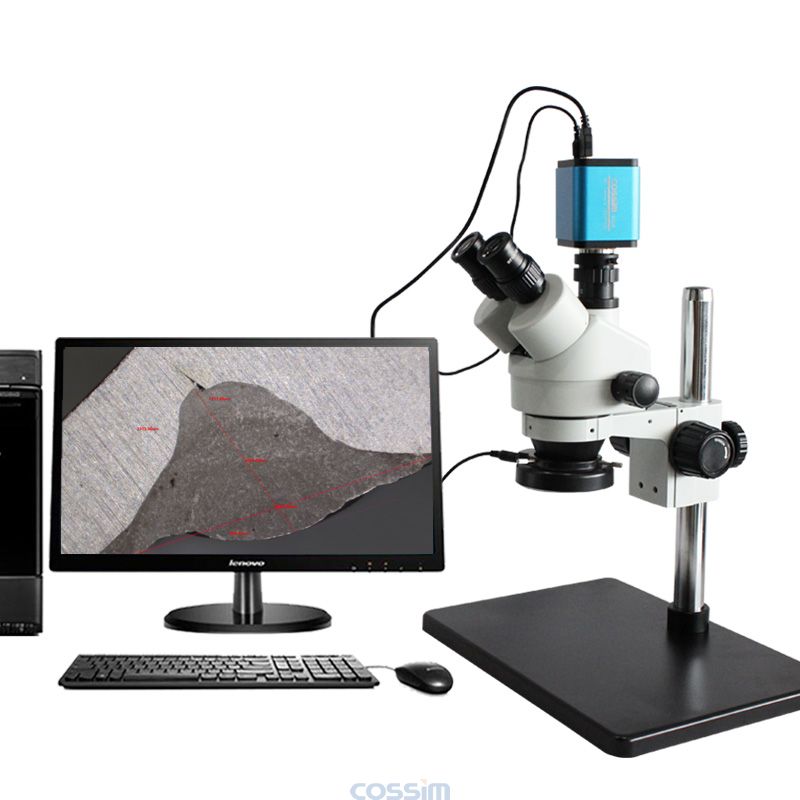

焊接熔深测量检测系统

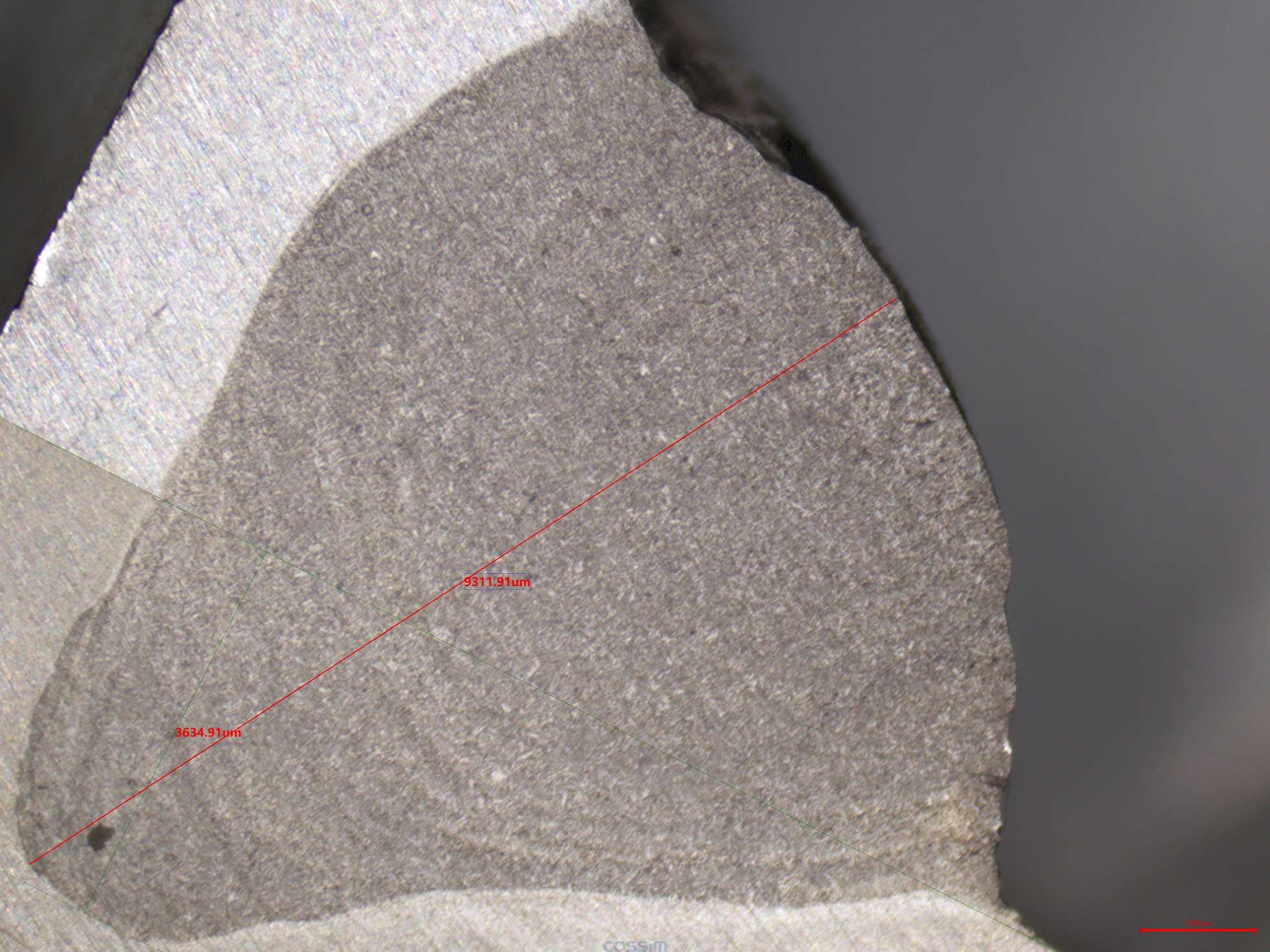

焊接熔深拍摄效果1

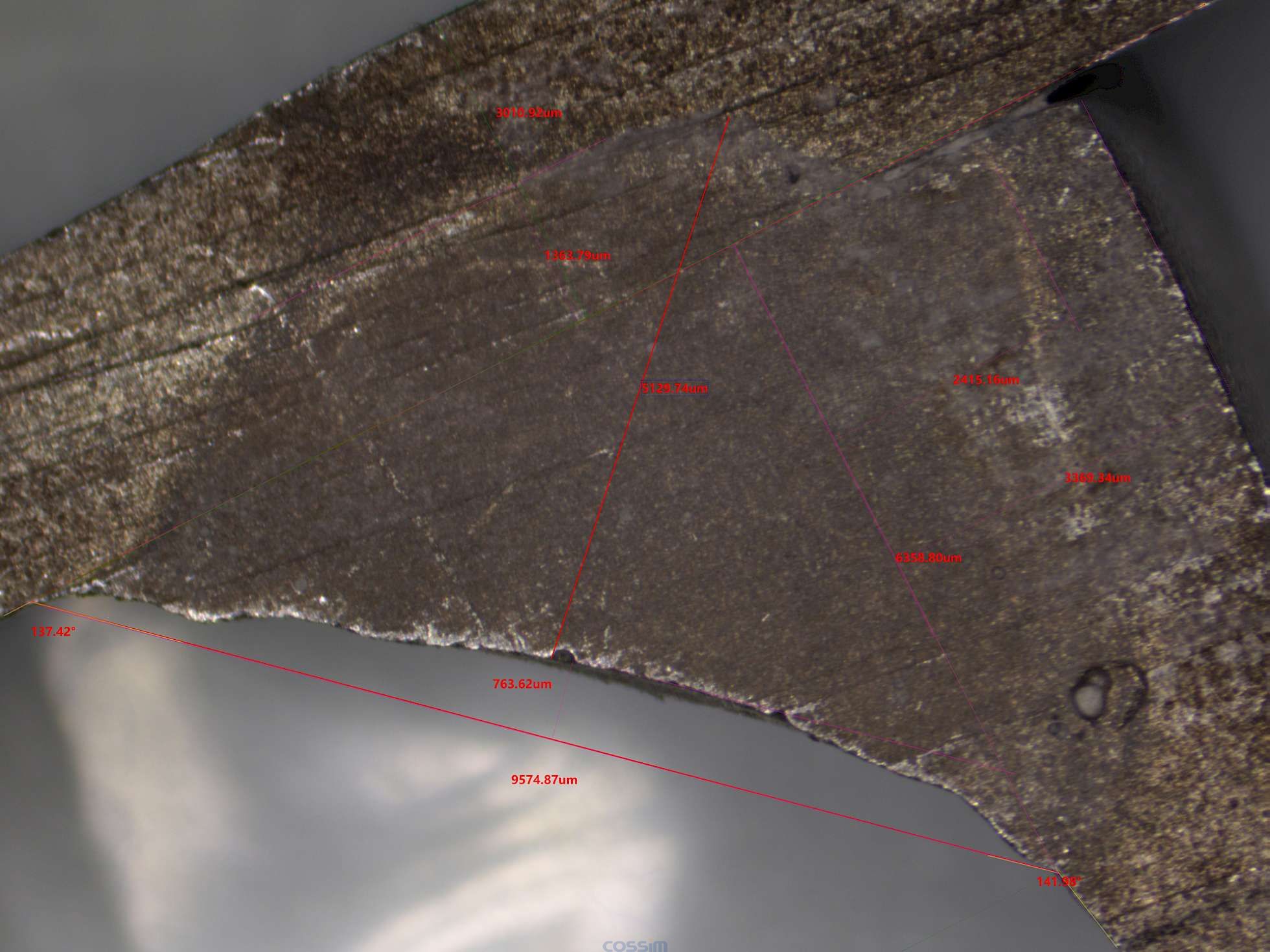

焊接熔深测量效果

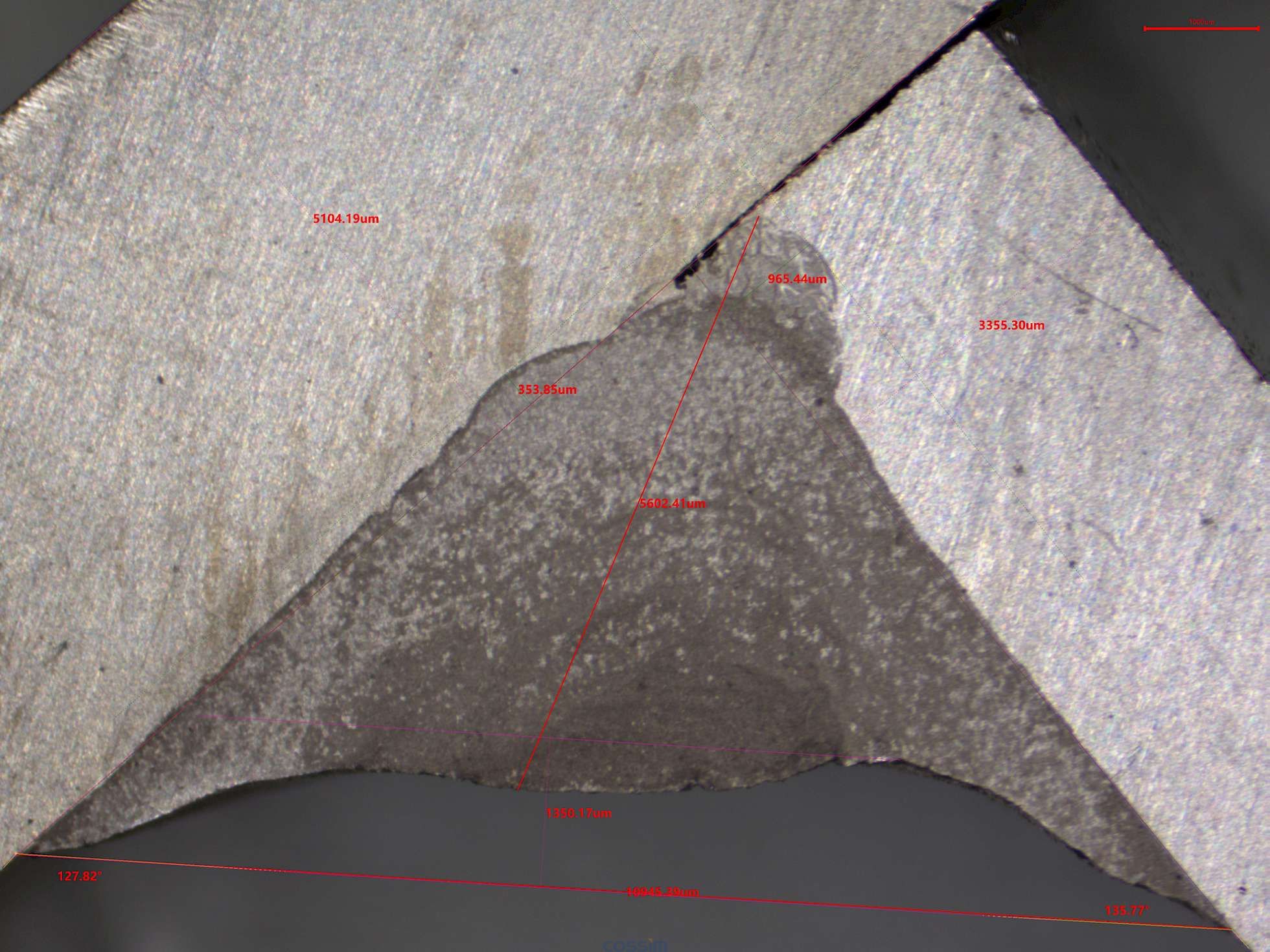

焊接熔深焊缝拍摄测量效果

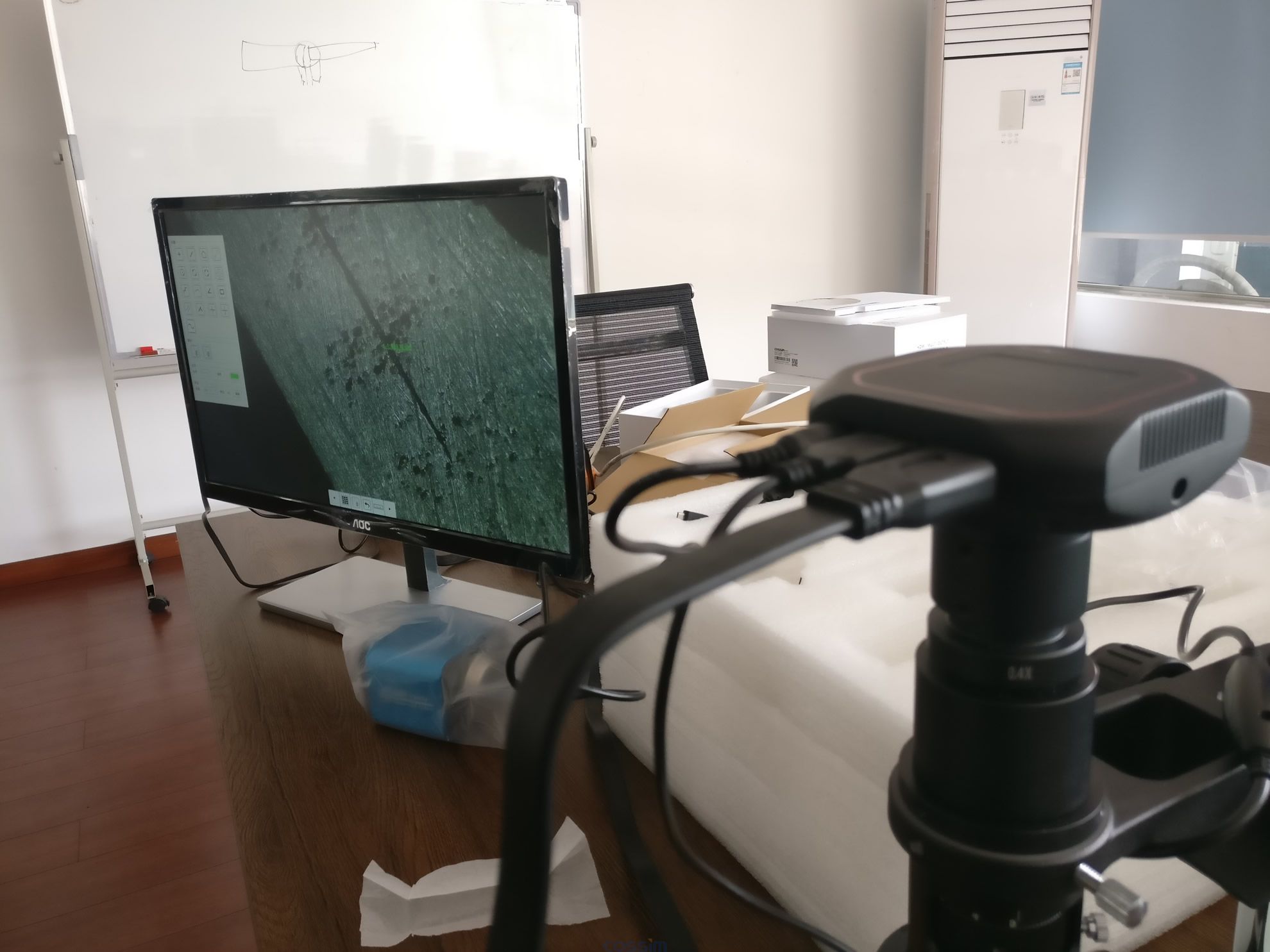

焊接熔深测量检测系统客户案例

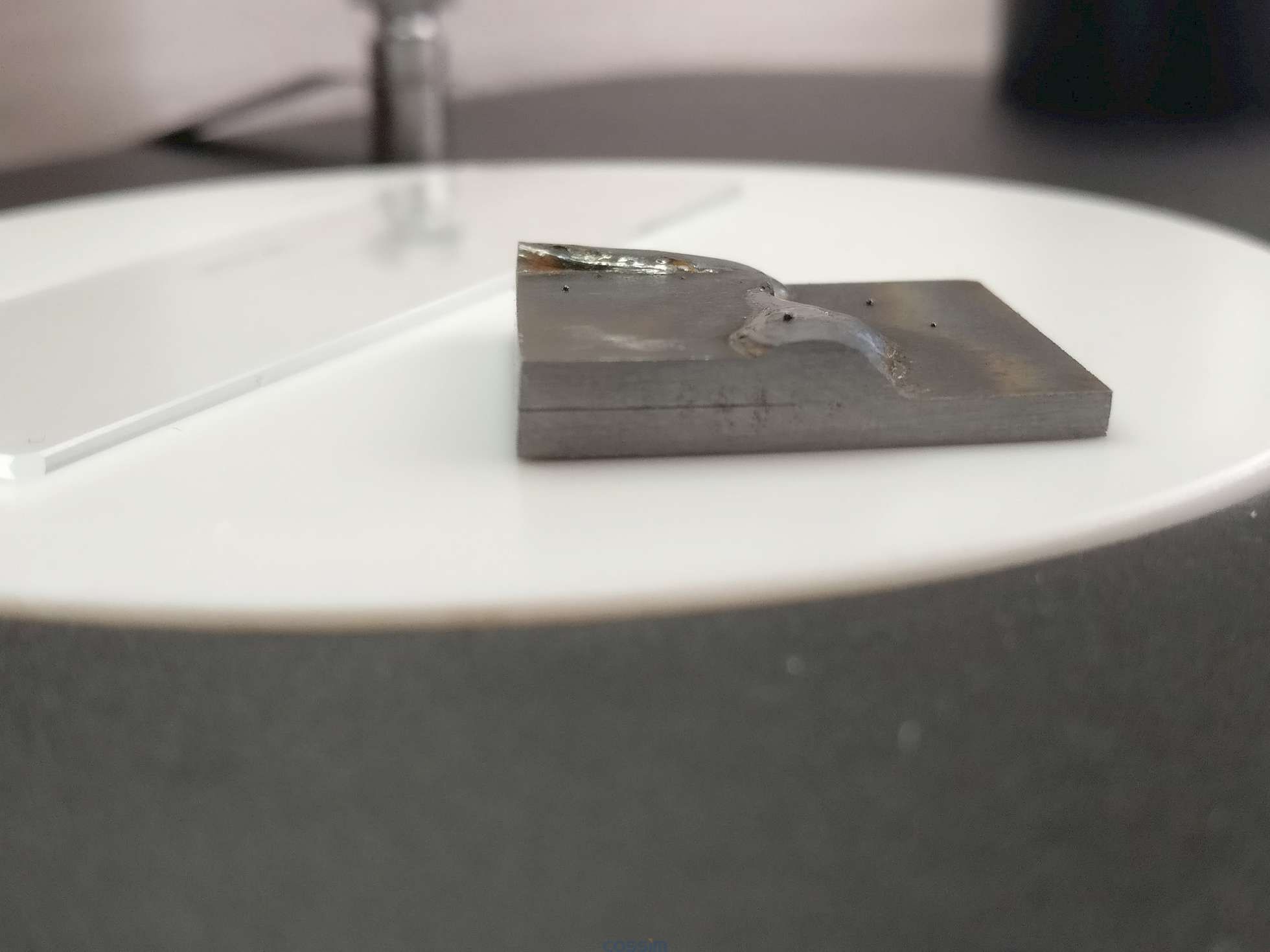

焊接熔深测量检测样品1
焊接熔深测量检测样品2

焊接熔深焊缝测量检测显微镜系统|焊接熔深分析仪 焊接熔深测量检测,焊缝宏观金相检验

SKU: WPTS

产品介绍

注:本焊接熔深焊缝检测系统为非固定配置,可根据需求定制方案,详细请咨询我们。

焊接熔深测量检测显微镜系统采用了光学显微镜与摄像分析测量一体化技术,可对各种焊接接头(对接、角接、搭接和T型接等等)产生的焊接熔深进行测量、保存,同时也可做焊缝宏观金相检验,是首款提供两种方法检验焊接质量的焊接熔深测量检测显微镜系统。

系统性能特点:

1、采用了先进的光学显微镜与现代摄像、分析、测量一体化技术
2、可以对熔深进行精确的检测,在熔深图像上叠加比例尺,并可保存输出
3、可做焊缝宏观金相检验,如:焊缝或者热影响区是否有气孔,夹渣,裂纹,未焊透,未熔合,咬边等缺陷

焊接熔深测量检测系统客户案例

焊接熔深测量检测样品1

焊接熔深测量检测样品2

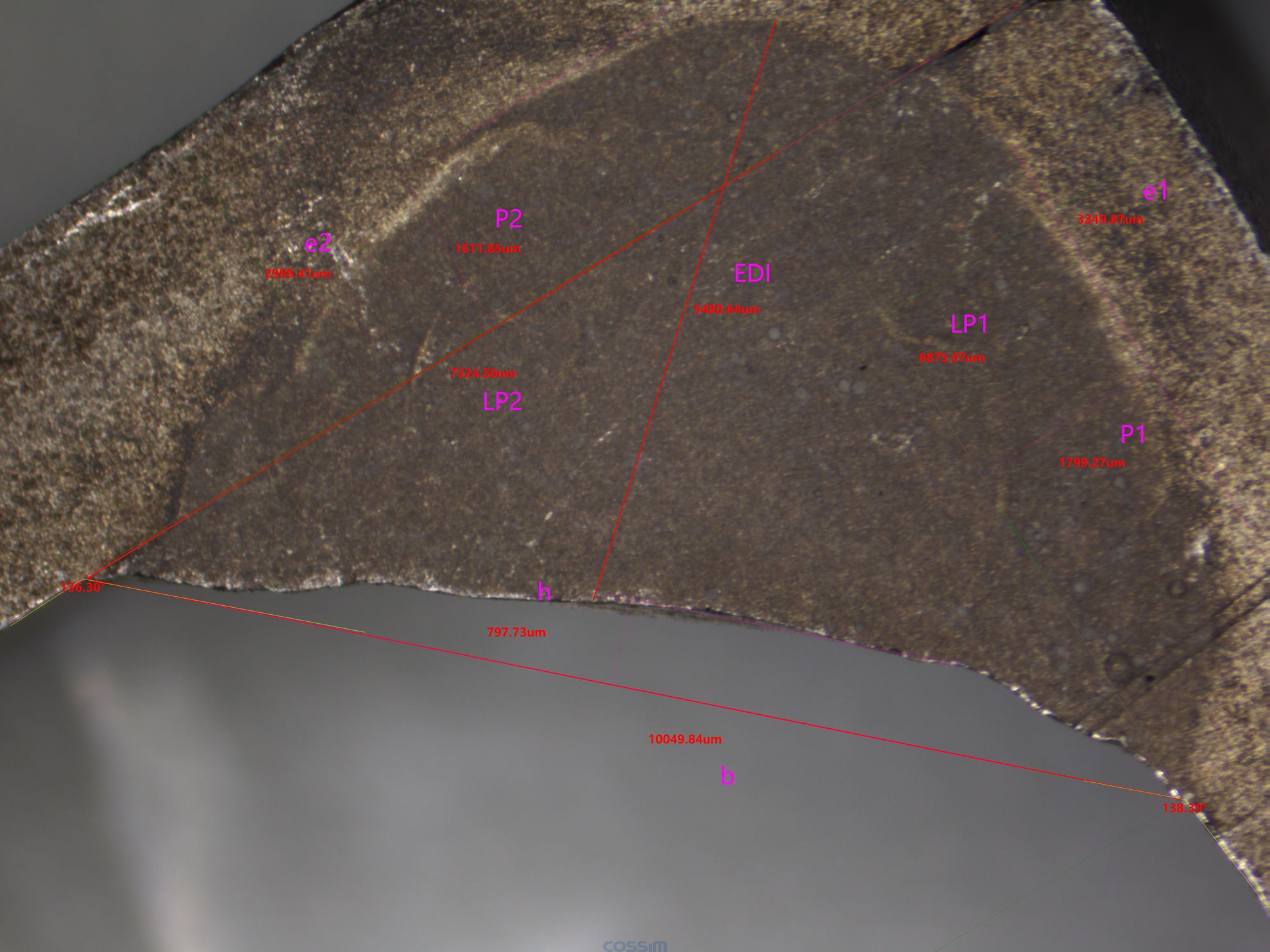

实拍焊接熔深测量效果图

焊接熔深测量检测系统

焊接熔深测量软件

焊接熔深分析仪

焊接熔深拍摄效果

焊接熔深测量检测

技术参数

系统配置:

注:本系统非固定配置,我们可根据您的需求修改主机和成像系统配置,下文参数为搭载XTD-7045A系列体视显微镜的技术参数。

序号

配置名称

主要规格参数

01

三目体视显微镜

7-45X

02

高清数字摄像头

900万像素,USB2.0输出,

03

图像处理软件

/

03

校准尺

C5

04

摄像接口CTV

1X

05

联想台式机(选购)

当前主流系统

显微镜技术参数:

序号

名称

技术参数

01

目镜

高眼点大视野目镜10X(Φ20mm)

02

物镜

0.7X-4.5X,物镜变倍比 1∶6.4

03

总放大倍数

7X-45X(选购0.5X、2X大物镜,20X目镜可达3.5X-180X)

04

观察头

三目,视度调节±5屈光度,45°倾斜

05

视场范围

5.1-31.2mm

06

瞳距

55-77mm

07

工作距离

最大有效工作距离100mm

08

调节范围

升降调节范围150mm;立杆高360mm

09

载物台

大平板工作台375X260mm

10

上光源

配送环形LED上光源,亮度可调宽电压AC85-264V 功率8W

11

仪器重量

净重:5.0kg;毛重:6.0kg

12

仪器尺寸

仪器尺寸:24×36×42(cm);包装尺寸:28×40×44(cm)
