平行光管SZF550高清带CCD维修校正台装校调整光学仪器

SKU: SZF550

技术参数

  平行光管是最基本的校验仪器。为了便于光学仪器和激光仪器的安装和校验,介绍下平行光管的基本原理及机构组成。它主要由物镜,分化板,毛玻璃,光源及镜筒组成,分划板决定平行光管的不同用途。根据生产实践要求面设计平行光管,可以在室内提供有限距离的目标。它可以用于仪器的装校,光学系统特性常数的测定等。

根据几何光学原理,无限远远近的物体经过透镜后将成像在焦平面上;反之,从透镜焦平面上发出的光线经透镜后将成为一束平行光。如果将一个物体放在透镜的焦平面上,那么它将成像在无限远处。

平行光管的结构原理图,它是由物镜及置于物镜焦平上的分划板,光源以及为使分划板被均匀照亮而设置的毛玻璃组成。

由于分划板置于物镜的焦平面上,因此当光源照亮分划板后,分划板上每一点发出的光经过透镜后,都成为一束平行光。又由于分划板上刻有专用的十字刻度值。这些刻有十字刻度值的分划板将成像在无限远处。 这样,对于观察者来说,分划板就是在有限的距离内,产生了一个无限远距离的目标靶。

结论:平行光管是校正过程中常用的一种基本光学工具,了解平行光管的基本原理和使用方法,对光学仪器的安装和校正具有非常重要的意义。(注释:由于平行光管作为一种光学检测仪器。又由于平行光管的光学系统复杂,调试繁琐,步骤之多,品种多。所以需要根据不同的用途选用不同技术参数和精度要求的产品,同时需要权衡重量,成本等因素,切不可一味追求长焦距,大视场,大口径,高精度。因为平行光管的价格与技术参数,精度等级基本成指示符关系递增。比如,同为焦距550MM的平行光管,当口径由55MM增加到100MM时,价格将增加4-5倍。而一个焦距550MM的平行光管,当焦距增加到2M时,价格将增加1-2个数量级!)



 工位的技术参数;

1,特点:单管独立控制系统。

2,光学系统:F550平行光管(光学误差10米±0.3MM)

3,控制系统:自主研发数字LED光源调节。

4,显示系统:自主研发高倍镜头,高清CCD视频采集单画面显示.

5,调试方法:手动调试。

6,输入电压:AC220V/50HZ,最大功率100W.

7,要求环境:车间干净整洁,千级以上车间,工位区域做好防护,禁止非工作人员走动碰到光管。

包装清单



七,设备清单:

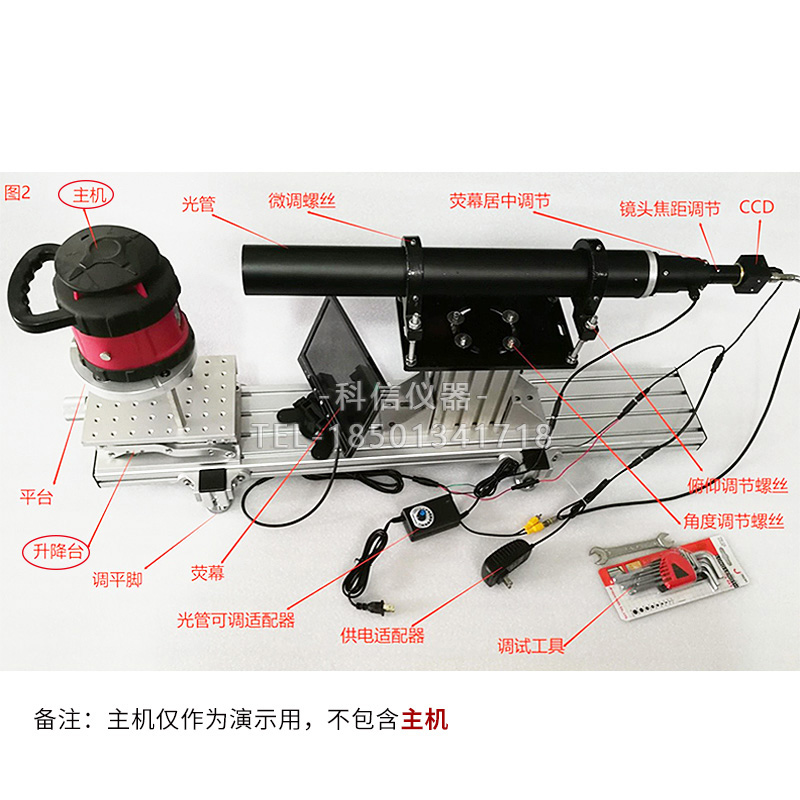

1,单管维修校正台主机 (选购)             1套

2,显示器(含多功能支架)                  1台

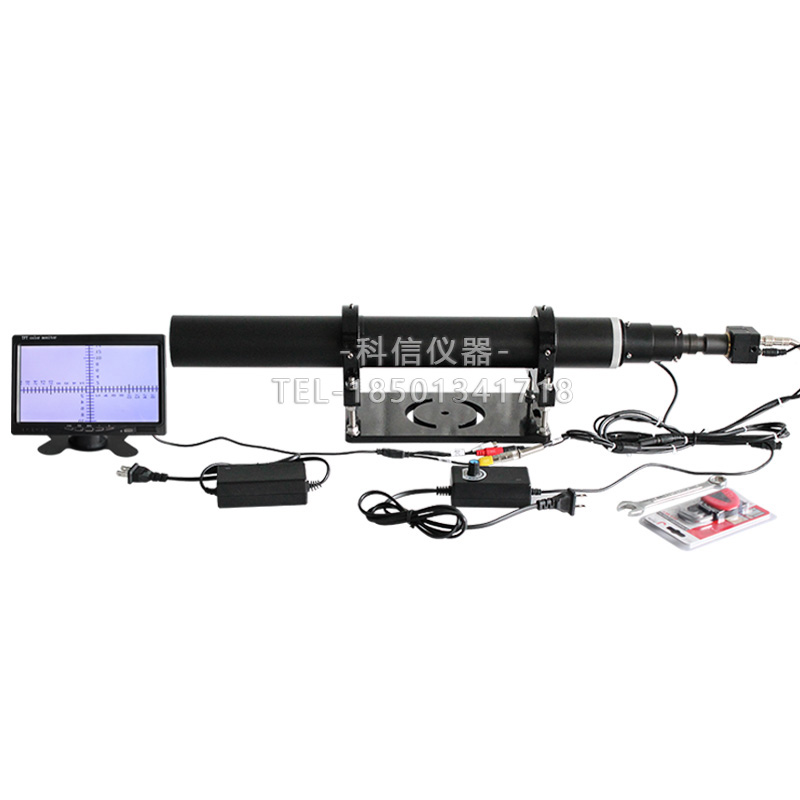

3,F550光电一体平行光管含CCD              1套

4,调试工具一套。                          1套

6,平行管原理说明书                        1份
