油品颗粒磨痕检测分析系统
油品磨痕分析样品1
油品磨痕检测样品2
油品磨痕分析样品3
油品磨痕分析样品4
油品磨痕分析样品5

ODS油品颗粒磨痕检测分析系统 中国石油科学研究机构定制项目:润滑油中颗粒对金属钢珠磨损程度观察检测分析

SKU: ODS

产品介绍

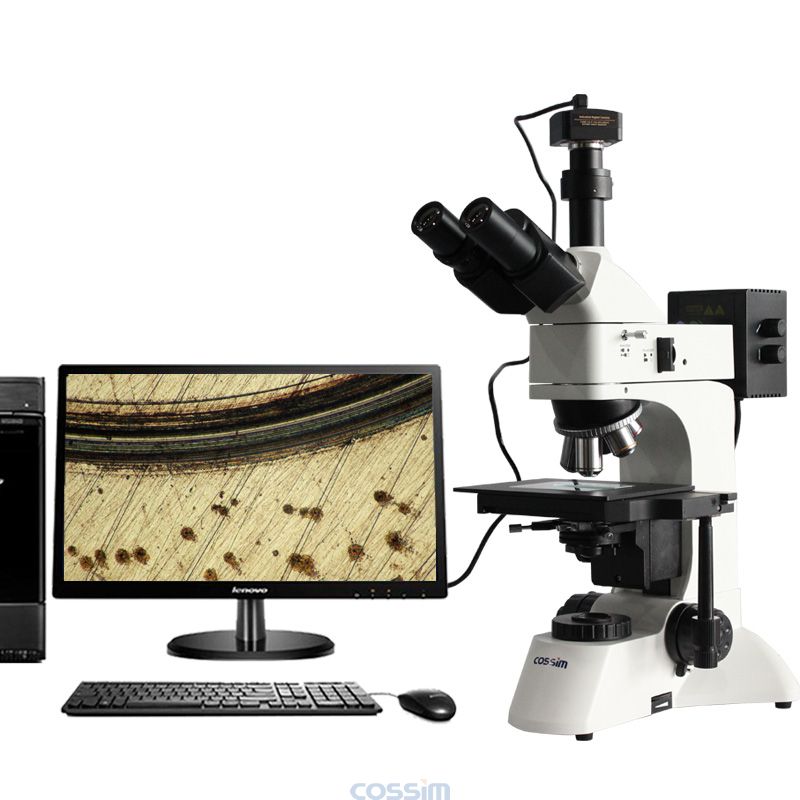

ODS油品磨痕测量系统是我公司专为中国石油科学研究机构定制的检测润滑油中颗粒对金属(钢珠)磨损程度的观察检测分析系统。该系统采用了具有抑制高反射强光的光学显微镜和摄像头以及分析测量软件,能清晰地观测金属磨损痕迹和检测金属磨损程度。

ODS系统配置了无限远三目金相显微镜,高清晰摄像头,图像测量管理软件。独特的光路大范围调节功能,改变照明光路中心,利用弱光照明、优化光路等技术手段,解决了光斑问题,获得了良好的图像效果,也获得了用户的认可,并初步决定以此摄像测量显微镜为标准,制定相关标准,在油品检测行业推广。

工业油品做四球法、高频往复试验时,我们常用的方法是使用测量显微镜来测量钢珠球的磨损尺寸,这种测量方法测量时需要转动工作台和测量目镜来定位进行测量,操作费时费工,并且需要手工记录结果。随着科技的发展显微图像测量法以渐渐取代了传统的测量显微镜,显微图像测量法的优势在于测量快、不用对被测件定位并且可保存参数。

样品实拍

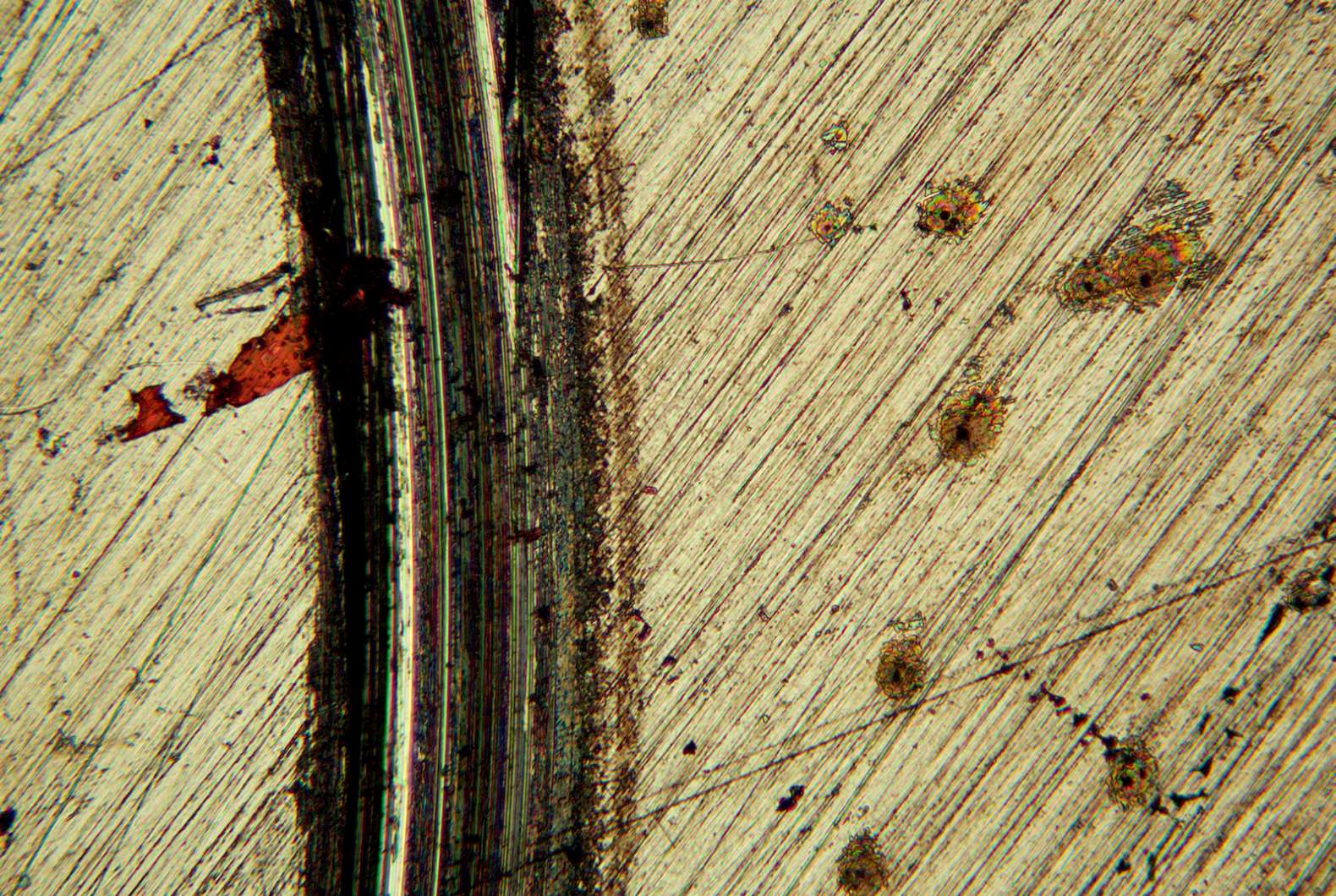

ODS油品磨痕检测系统实拍图片1
样品1

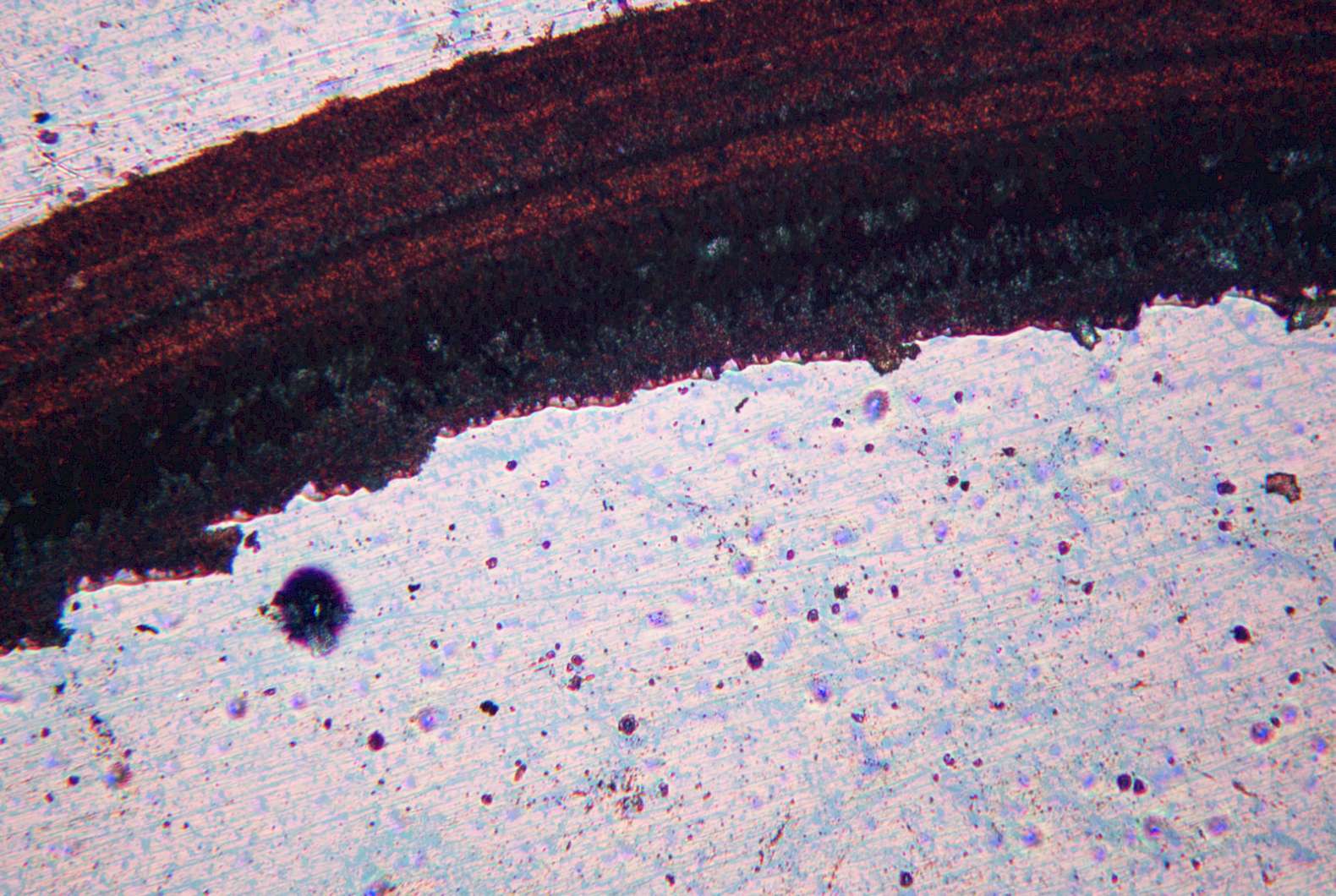

ODS油品磨痕检测系统实拍图片2
样品2

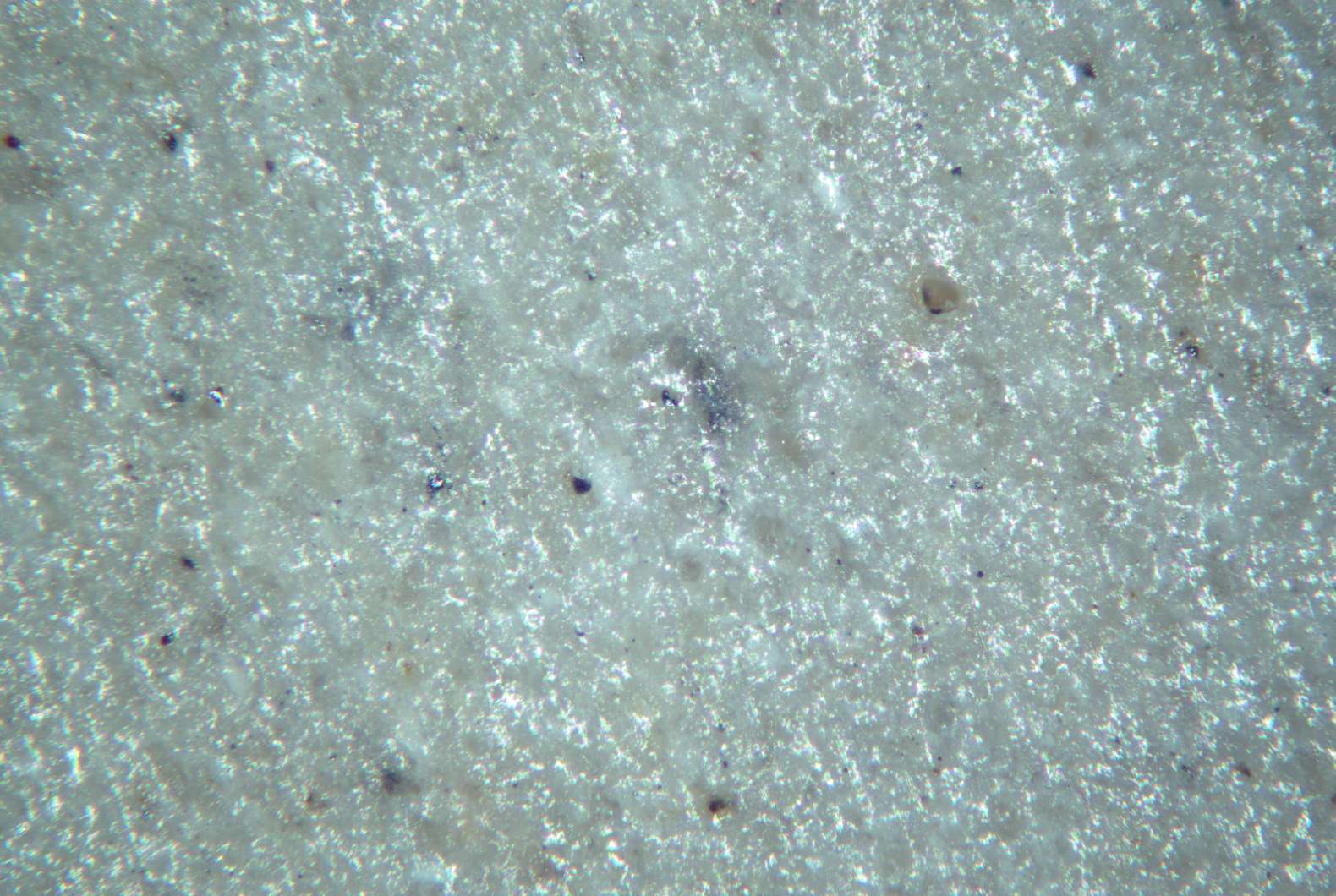

ODS油品磨痕检测系统实拍图片3
样品3

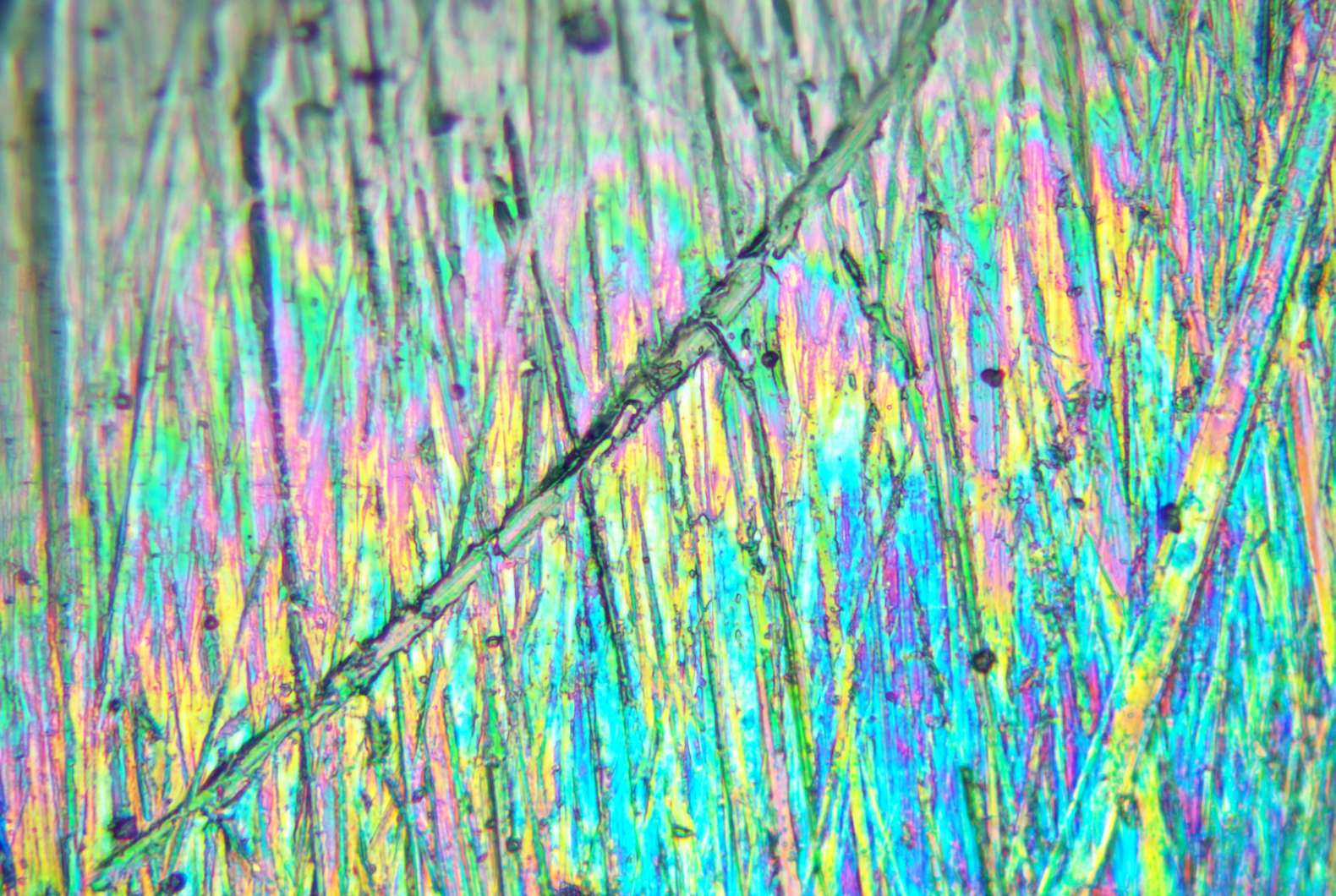

ODS油品磨痕检测系统实拍图片4
样品4

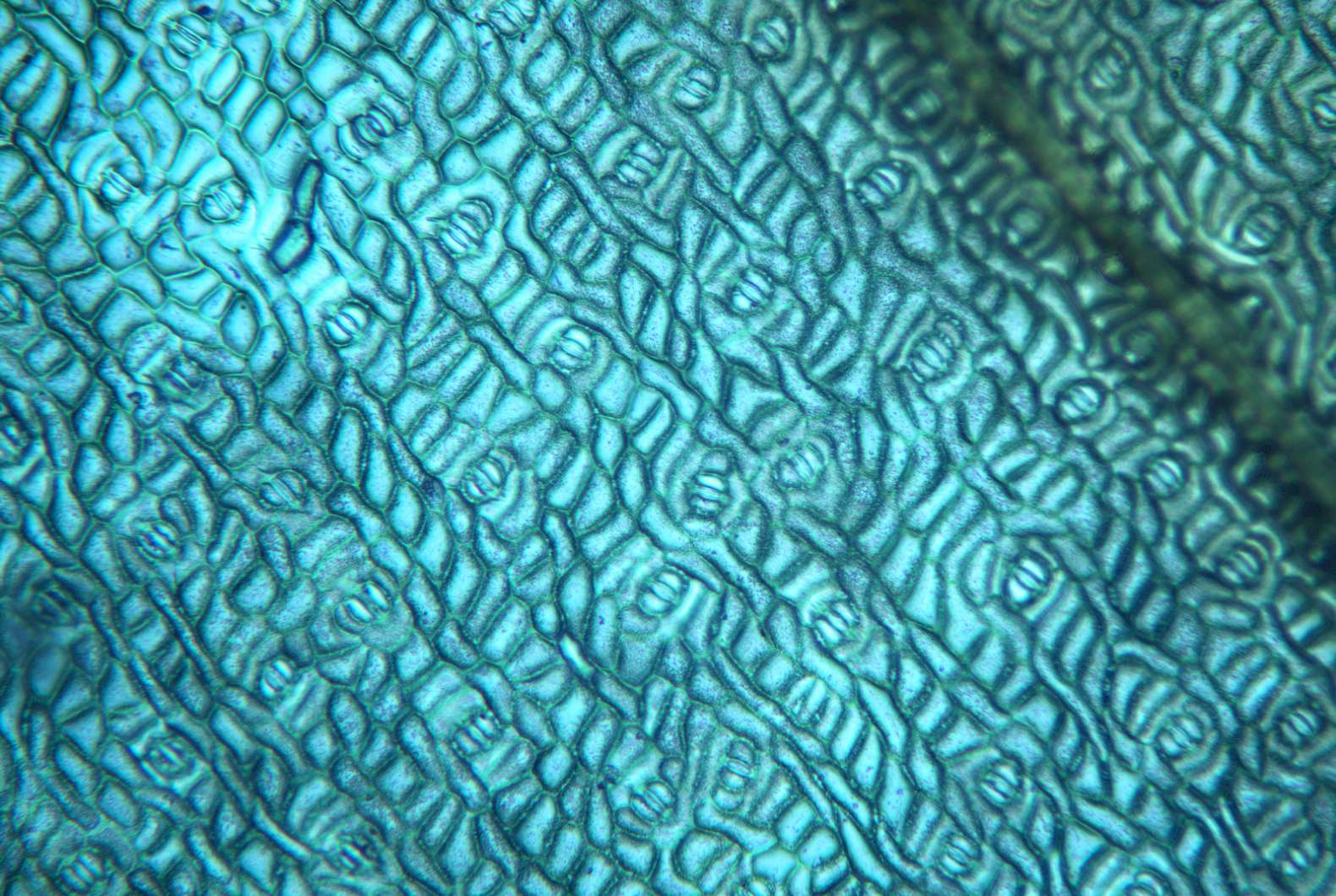

ODS油品磨痕检测系统实拍图片5
样品5

技术参数

系统配置:

序号 配置名称 主要规格参数
1 三目金相显微镜 50-800X
2 高清摄像头 1800万像素,USB3.0输出,sony传感器
3 摄像接口 1X
4 校准尺 C1
5 图像测量管理软件 可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。
6 联想台式机(选购) win7、win10系统,内存8G以上,独立显卡,后置USB3.0接口

显微镜技术参数:

序号 名称 技术参数
01 平场目镜 大视野WF10X(Φ22mm)
02 长距平场物镜 无限远PLL5X/0.12、10X/0.25、20X/0.40、40X/0.60、80X/0.80
03 总放大倍数 50X-800X
04 观察头 三目,铰链式30°倾斜可360°旋转
05 转换器 五孔(内向式滚珠内定位)
06 调焦机构 粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm
07 载物台 双层机械移动式(尺寸:210mm×140mm,移动范围:75mm×50mm)
08 光瞳距离 53-75mm
09 滤色片 蓝、磨砂
10 落射照明系统 6V 30W卤素灯,亮度可调,带视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置、推拉式起偏振器
11 透射照明系统 6V 30W 卤素灯,亮度可调
12 聚光镜 阿贝聚光镜N.A.1.25,带可变光栏,可上下升降
13 仪器重量 净重10.0公斤;毛重12.0公斤
14 仪器尺寸 仪器尺寸:26×46×55(cm);包装尺寸:28×35×65(cm)

可选购件 显微镜选购件:

序号 名称 技术参数
01 目镜 10X带尺目镜、16X、20X
02 无限远长距物镜 2.5X、50X、60X、100X(干)
03 摄像接口 0.65X

摄像系统选购:

序号 名称 参数及功能
01 显微镜摄像头 900万、1400万、1600万2000万(具有单张、定时采集图像、录像、显示比例尺、测量、图像拼接,融合等功能,并可以连接多媒体、打印、EMAIL等多种输出方式。)

装箱清单

序号 名称 主要技术参数 单位 数量
1 显微镜主体   1
2 三目镜筒   1
3 无限远长工作距离物镜 PLL5X/0.12、10X/0.25、20X/0.40、40X/0.60、80X/0.80 各1
4 平场大视野目镜 10X 各1
5 落射照明器灯箱   1
6 透射聚光镜 阿贝聚光镜(工作台底部) 1
7 滤色片 蓝、绿、黄、磨砂 各1
8 螺丝刀  组 1
9 备用卤钨灯 6V/20W 1
10 防尘罩   1
11 电源线   1
12 摄像头   1
13 摄像接口   1
14 图像测量分析软件(光盘)   1
15 标尺 C1 1
16 产品说明书   1
17 产品合格证   1
18 产品保修卡   1

相关产品

显微镜教学实验室_数字网络显微互动教室解决方案
显微镜教学实验室_数字网络显微互动教室解决方案

炭黑分散性检测显微分析系统|管材炭黑粒径分散性检测
炭黑分散性检测显微分析系统|管材炭黑粒径分散性检测
炭黑粒径测量,对炭黑分散性进行评级并给出相应的评级报表
颗粒度检测显微分析系统|显微镜粒度分析软件
颗粒度检测显微分析系统|显微镜粒度分析软件
固体或者液体中微小颗粒物粒径检测统计分析
数码显微互动实验室|显微镜多媒体数字网络教学系统软件
数码显微互动实验室|显微镜多媒体数字网络教学系统软件
无缝对接显微数字化产品,可量身定制,屏幕传输同步、高效无延迟
石墨烯检测解决方案|石墨烯显微镜设备
石墨烯检测解决方案|石墨烯显微镜设备
石墨烯的表变形貌、厚度、分辨单双层、分析成份检测
焊接熔深焊缝测量检测显微镜系统|焊接熔深分析仪
焊接熔深焊缝测量检测显微镜系统|焊接熔深分析仪
焊接熔深测量检测,焊缝宏观金相检验
