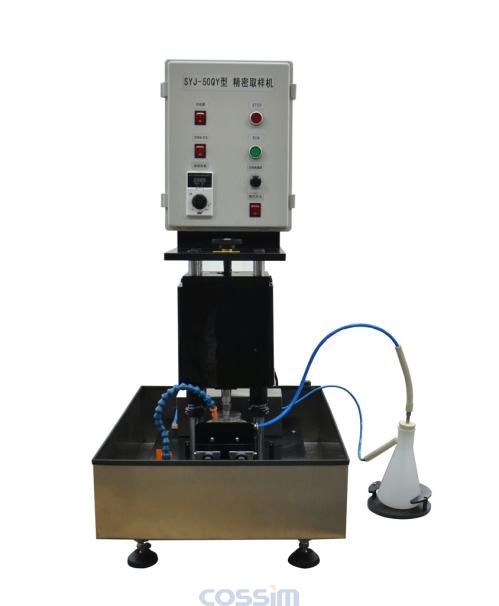

SYJ-50QY型薄片取圆机

SKU: SYJ-50QY型

产品介绍



SYJ-50QY型薄片取圆机是我司自行研发制造的一款通过CE认证的圆形样品取样机,该机尺寸精度高,可对超薄样品进行取样,进给与停止都由机器自动控制,装卸样品需要手动进行操作。薄片取圆机专门用于实验室或小型工厂中对非金属脆性材料取圆形薄片试样时使用,如晶体、陶瓷、玻璃等材料,不适用于金属或有一定韧性的材料。SYJ-50QY主要依靠吸盘将样品吸附于样品台上,再对样品进行取样操作,因此对样品表面平整度要求较高,吸附样品过程中不能漏气,本机最大取样尺寸为φ90㎜×2㎜。

技术参数

产品名称

SYJ-50QY型薄片取圆机

安装条件

本设备要求在海拔1000m以下,温度25℃±15℃,湿度55%Rh±10%Rh下使用。

1、水:需要

2、电:AC220V 50Hz,必须有良好接地

3、气:需要

4、工作台:尺寸500mm×800mm×700mm,承重200kg以上

5、通风装置:不需要

主要特点

1、适合非金属薄片状脆性材料取样。

2、自动进给,自动停止,手动上下样件。

3、已通过CE认证。

4、客户可根据取圆材料的尺寸选用适合的取样器。

5、具有防水防溅装置,冷却液流量可调。

6、使用真空发生器,打开气源样品瞬间吸附,关闭气源样品瞬间取下。

技术参数

1、输入电压:AC220  50HzV

2、主轴转数:300~6500(推荐5000)rpm

3、进给电机:0.5~7.5rpm

4、进给量:0.014~0.23mm/s

5、样品尺寸:最大Ø90×0.3-1、最小Ø30×0.3-1mm

6、真空用流体:清洁空气

7、压缩空气使用压力:0.2~0.6MPa

8、环境温湿度:25℃±15℃,应小于85%(无凝露)

9、冷却液:水

产品规格

尺寸:470mm×700mm×1100mm;重量:40kg

标准配件

1

吸盘

Ø90mm

2

取样器

Φ1、φ2、φ2.5、φ3英寸

可选配件

1、静音无油空气压缩机
