管材炭黑分析评级软件 分析评级软件

SKU: UV-TH

产品介绍

 管材炭黑分析评级软件UV-TH是国内首款专门针对聚烯烃管材、管件和混配料中颜料或炭黑分散性试验开发的完全符合国家标准-GB/T 18251-2000的显微图像分析评级软件。同时也可以对显微颗粒图像进行分析和统计。该软件覆盖显微颗粒图像定量分析的几乎所有应用领域,包括材料、冶金、医药、生物、化工、食品、农林业等,以及各种需要利用图像手段进行颗粒的统计学和形态学自动测量、分析的领域。凡是与颗粒图像形态学有关的各种检测与分析:例如粉末及微颗粒分析,漆表面缺陷分析,油料中污染物含量分析,牛奶中乳酸菌含量、农业种子形态分析,医学组织细胞形态学各种微小异性几何尺寸测量,化学工业中各种反应物粒子的形态分析等,都可以利用UV-G来完成。它能够与CCD摄像头,数码照相机,扫描仪等各种通用图像输入设备连接,提供简洁实用的多种图像处理分析手段,对不同格式图像的数十种几何参数及视场参数进行精确测量,并将结果直接输出到EXCEL数据终端,为用户的数据处理及报表输出提供了Zui大限度的方便性和灵活性。

技术参数

 一、应用范围:

1、聚烯烃管材、管件和混配料中颜料或炭黑分散的检定显微图像分析
2、固体粉末测量分析,包括不同颜色颗粒成分的含量分析
3、膏状物颗粒测量分析,包括不同颜色颗粒成分的含量分析
4、液体中微小物、颗粒测量分析,包括不同颜色颗粒成分的含量分析
二、主要功能:
1、能自动对炭黑显微图像按国家标准-GB/T 18251-2000进行分析和评级。
2、可以在图像上显示标比例尺、十字网格线。

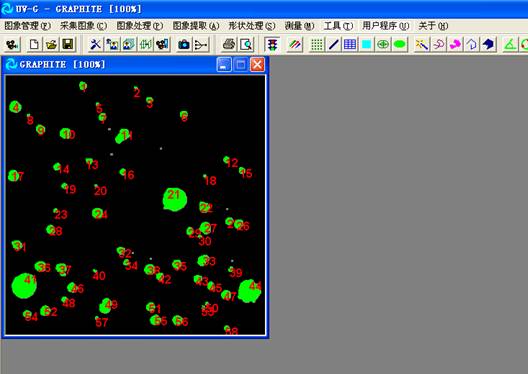

3、软件可以对所摄颗粒图像进行分析,并给出有效物编号,周长,等积圆直径,圆度,等周长圆直
   径,孔洞面积,不含洞面积,最小矩形区,矩形度,长轴长度,长轴方向角,垂长轴长度,长轴长
   宽比,短轴长度,短轴方向角,垂短轴长度,短轴长宽比,最大长宽比,区域宽度,区域高度,区
   域宽高比,平均直径,圆面积率,半周长,视场面积,内容物数目,内容物面积,内容物面积百分
   比,内容物数密度,有效物数目,有效物面积,有效物面积,有效物面积百分比,有效物数密度等
   30几种参数数据。数据可以输出导入EXCEL表格,对摄像的颗粒进行编号,编号跟表格里的颗粒序
   列号一一对应,并生成粒径个数统计表,粒径面积统计表,粒径分布表,粒径累计分布表。
4、软件具有Dn10,Dn50,Dn90和Ds10,Ds50,Ds90数据。[Dn10(um)如果把颗粒按照从小
   到大的顺序排列,编号为1、2、3……N,“Dn10”代表处于第(N*10%)个位置那个颗粒。
   Dn50,Dn90同理。Ds10(um)如果把颗粒按照从小到大的顺序排列,编号为1、2、3……N,
   颗粒总面积为S,“Ds10”是使得前若干个颗粒面积之和达到(S*10%)的那个颗粒直径,Ds50,
   Ds90同理。
5、软件可以对所摄图像进行长度,角度,周长,面积,点到直线,直线与直线,直线到圆弧等几何参
   数测量。
6、可对图像实行定倍打印照片。
三、辅助功能:
1、系统可以对所摄图像进行形状处理,以便于更好的进行测量分析。例如;填充对象物,提取孔洞,
   提取轮廓,粘连对象物,分离对象物,对象物膨胀,对象物收缩,去除较小对象,去除较小孔洞,
   对象物细化,筛选对象物,生成轮廓图像等。
2、区域选取工具。例如魔杖,套索,椭圆,矩形,圆形工具,方形工具等。
3、图像处理。例如:图像拷贝,调节颜色,亮度/对比度,图像均匀,生成负像,加滤色片,中值滤
   波,平滑,锐化,局部增强,边界增强等。
四、操作步骤:
1、摄像采集图像。
2、选择标尺文件。
3、载入数据文件。
4、执行选定程序。
五、分析报表如下:

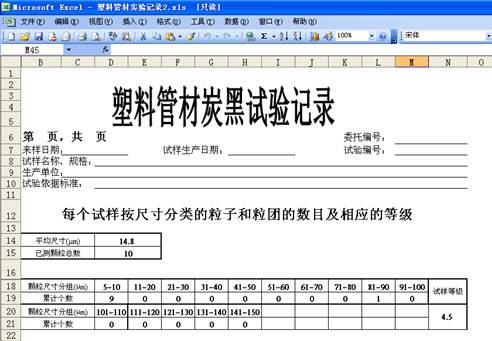

原始数据表格(有效物编号,周长,等积圆直径,圆度,等周长圆直径,孔洞面积,不含洞面积,最小矩形区等30几种数据。)

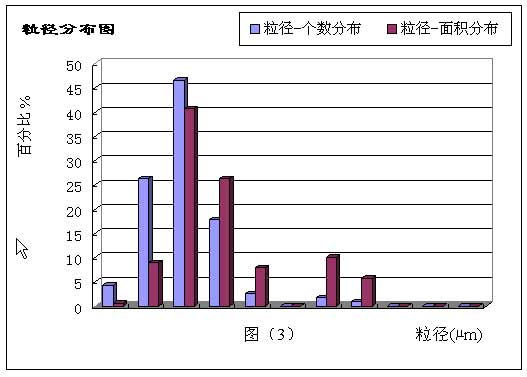

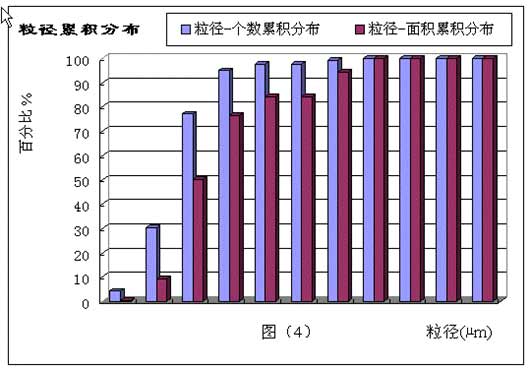

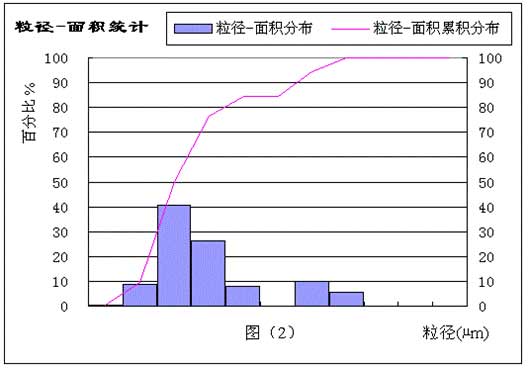

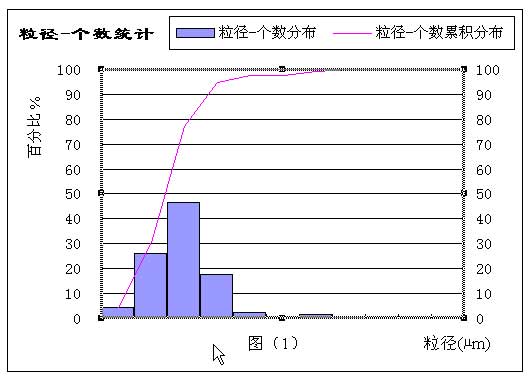

直径统计表格(Dn10,Dn50,Dn90,Ds10,Ds50,Ds90和图1粒径个数统计表,图2粒径面积统计表,图3粒径分布表,图4粒径累计分布表等数据。)
