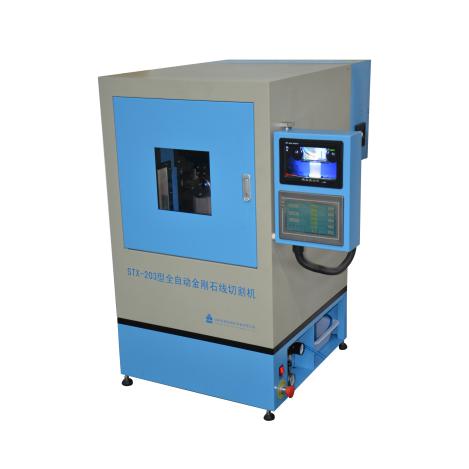

STX-203全自动金刚石线切割机
产品介绍
STX-203全自动金刚石线切割机是专为材料研究人员而设计，用于脆性材料样品的精密切割，可以对材料进行切片、切断，旋转转台也可以对试样切割一定角度。可切割的材料例如晶体、陶瓷、热电材料（如碲化铋，碲化铅、硅锗合金等）、玻璃、蜂窝陶瓷（汽车尾气处理载体薄壁、易碎）、金属、塑料、PCB、岩样、矿样、耐火材料、建筑材料、牙科材料、生物材料、有机高分子材料及仿生复合材料等。用其进行超薄精密切割时，切得的薄片厚可以达到0.08mm。STX-203是一款连续切割型金刚石线切割机，设置好切割程序后试样连续进给，无需手动调节，切割后的样品尺寸精度高，在±10μm的范围内。此款全自动金刚石线切割机的切割线采用单根线循环往复的运动模式，可使用的线的长度长，一次上线的使用寿命长，提高了切割效率。
技术参数
|
型号
|
STX-203全自动金刚石线切割机
|
|
最大线速度
|
2m/s
|
|
切割线总长度
|
45m
|
|
张紧结构形式
|
气动张紧
|
|
气动张紧结构形式
气压调节范围
|
0.1-0.4Mpa
|
|
Z轴行程
|
≤63mm
|
|
最大切割尺寸
|
53mm
|
|
切割线使用直径
|
＜0.45mm
|
|
Z轴进给形式
|
自动进给
|
|
Y轴进给示形式
|
自动进给
|
|
电动角位台调节范围
|
±10°
|
|
电动角位台重复定位精度
|
±8″
|
|
电动转台调节范围
|
0-360°
|
|
电动转台重复定位精度
|
＜0.02°
|
|
最大样品重量
|
4kg
|
|
Y轴行程
|
≤50mm
|
|
Y轴进给示值精度
|
0.01mm
|
|
防水结构形式
|
全封闭式
|
|
结构形式
|
型材钣金结构
|
|
外形尺寸（长x宽x高）
|
821x843x1052mm
|
|
重量
|
50kgs
|
|
标准配件
|
1
|

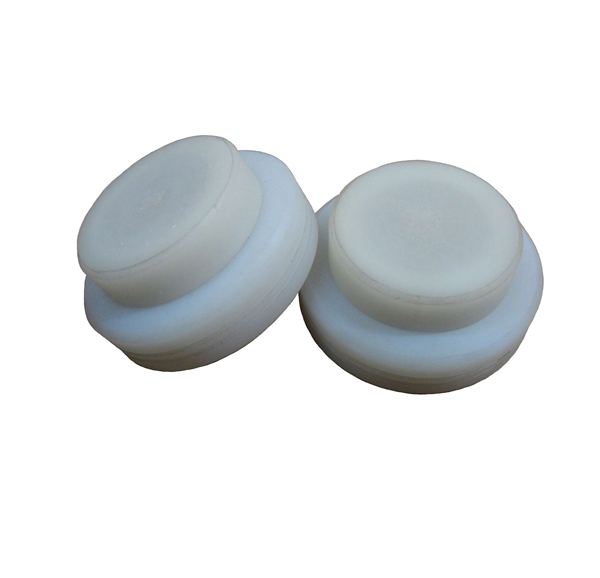

聚乙烯（PE）张紧轮
|
2个
|
|
|
2
|
聚乙烯（PE）导向轮
|
2个
|
|
|
3
|
十字夹具
|
1套
|
|
|
4
|
金刚石线
|
3卷
|
|
|
5
|
水泵
|
1个
|
|
|
6
|
树脂陶瓷块
|
2块
|
|
|
7
|
石蜡棒
|
4根
|
|
|
可选配件
|
1、金刚石线（Ø0.35mm、Ø0.42mm）
|
|
2、切割专用油
|
|
3、地质薄片切割夹具
|
|
|
4、MTI系列加热平台
|
|
|
5、便携式显微镜（3R无线数字显微镜）
|
|
|
6、静音无油空气压缩机
|
|
|
7、DX-100单晶定向仪
|
|
|
