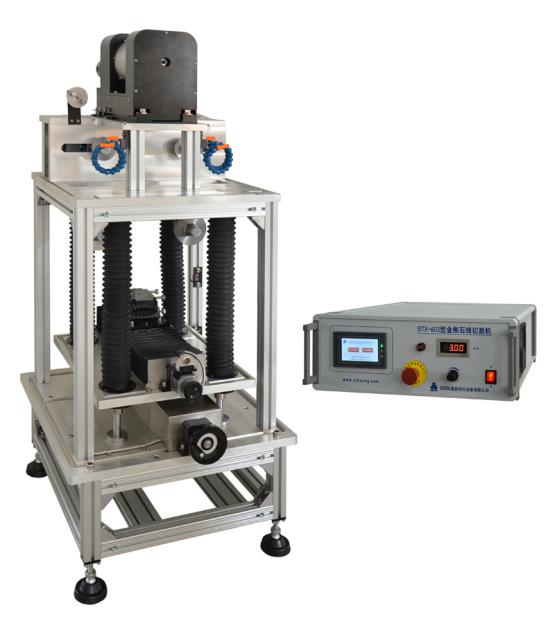

STX-600系列金刚石线切割机
产品介绍
STX-600系列金刚石线切割机是经过CE认证的切割设备。主要用于材料分析样品的精密切割，例如晶体、陶瓷、热电材料（如碲化铋，碲化铅、硅锗合金等）、玻璃、蜂窝陶瓷（汽车尾气处理载体薄壁、易碎）、岩样、矿样、金属、塑料、PCB、耐火材料、建筑材料、高分子材料、生物及仿生复合材料等。本机尤其适合于进行超薄片的精密切割，薄片厚度可以达到0.2mm。STX-600系列金刚石线切割机是连续切割型金刚石线切割机，设置好切割程序后试样连续进给，无需手动调节，切割后的样品尺寸精度高，在±10μm的范围内。STX-600系列金刚石线切割机的切割线采用单根线循环往复的运动模式，可使用的线的长度长（80m），一次上线的使用寿命长，大大提高了切割效率。张紧轮采用气动张紧的模式，气压的大小可根据线径的粗细进行调整，当线径过细时可有效的保护切割线不会因张紧力过大而断裂。当切割机配合电动转台使用时可进行精密切割，切割出的样品表面状态好，呈无线痕的磨砂面。
技术参数
|
型号
|
STX-603A
|
STX-604
|
STX-604A
|
STX-605
|
|
主要特点
|
1、适用于脆性、容易解理晶体的精密切割。
2、采用金刚石线进行切割，切割质量优良。
3、采用铝型材结构，美观轻便。
|
|
线速度
|
0-3m/s
|
0-5m/s
|
|
绕丝筒电机参数
|
AC220v 50Hz 250w
|
AC220v 50Hz 300w
|
|
切割线总长度
|
80m
|
150m
|
|
电动角位台角度调节范围
|
-----------
|
±10°
|
|
电动角位台重复定位精度
|
--------------
|
±8″
|
|
电动角位台中心承载重量
|
------------------
|
5kg
|
|
样品重量（max）
|
10kg
|
3kg
|
|
电动转台旋转角度
|
---------
|
0-360°
|
|
电动转台重复定位精度
|
---------
|
0.02°
|
|
手动角位台角度调节范围
|
±15°
|
--------------
|
|
手动角位台角度调节精度
|
5′
|
--------------
|
|
手动转台旋转角度
|
0-360°
|
------------------
|
|
手动转台旋转角度精度
|
5′
|
------------------
|
|
外形尺寸(长x宽x高mm)
|
617x620x1450
|
617x620x1500
|
|
样品调节机构
|
手动三维调节台（手动转台、手动角位台）
|
电动二维调节台（电动转台）
|
电动三维调节台（电动转台、电动角位台）
|
|
Z轴行程
|
≤160mm
|
|
Y轴行程
|
≤180mm
|
|
切割样品直径（max）
|
Φ150mm
|
|
张紧结构
|
气动张紧
|
|
张紧力调节范围
|
0.1-0.4MPa
|
|
金刚石线使用直径
|
＜0.45mm
|
|
机床重量
|
≈170kg
|
≈180kg
|
≈183kg
|
|
标准配件
|
|
1
|
聚乙烯（PE）张紧轮
|
2个
|
|
|
2
|
聚乙烯（PE）导向轮
|
2个
|
|
|
3
|
金刚石线
|
2卷
|
|
|
4
|
水泵
|
1个
|
|
|
5
|
树脂陶瓷块
|
2块
|
|
|
6
|
石蜡棒
|
4根
|
|
|
|
可选配件
|
1、金刚石线（Ø0.125mm、Ø0.25mm、Ø0.35mm、Ø0.42mm）
2、循环泵
3、切割专用油
4、静音无油空气压缩机
5、DX-100单晶定向仪
|
|
