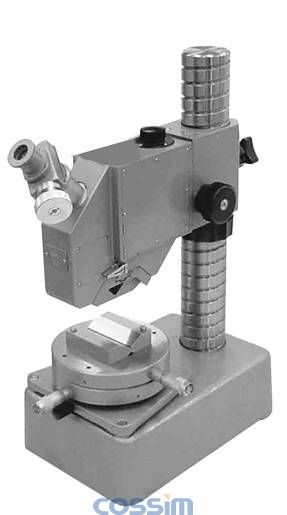

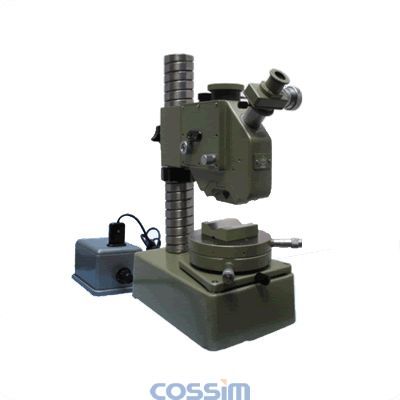

光切法显微镜 9J 工具测量显微镜

SKU: 9J

产品介绍



产品介绍:

    显微镜9J是以光切测量另件加工表面的微观不平度。其能判国家标准GB 1031-68所规定▽3-9级表面光洁度。(表面粗糙度12.5-0.2)对于表面划痕、刻线或某些缺陷的深度也可用来进行测量。

产品特点:

  光切法特点是在不破坏表面的状况下进行的。是一种间接测量方法。即要经过计算后才能确定纹痕的不平度。

技术参数



技术参数:

1.测量范围不平度平均高度值(微米): >0.8-1.6    >1.6-6.3    >6.3-20     >20-80

2.表面光洁度(级别): 9     8~7        6~5        4~3

4. 所需物镜: 60X/0.55     30X/0.40      14 X/0.20      7X/0.12

5.总放大倍数: 510X        260X         120X         60X

6.物镜组件工作距离(mm:004    02    25     95

7.视场(mm: 0.3        0.6            1.3         2.5


8摄影装置放大倍数:   6

9.测量不平度范围:0.8-80)微米

10.不平宽度:用测微目镜:0.7微米-2.5毫米

              用座标工作台:(0.01-13)毫米

11.仪器重量约:23公斤

12,外形尺寸(mm): 180*290*470毫米

仪器成套性

1. 仪器主体:1

2  .测微目镜:1

3. 座标工作台:1

4.  V型块:1

5.  标准刻尺(连盒) 1

6.  7倍物镜:1

7.  14倍物镜:1

8.  30倍物镜:1

9.  60倍物镜:1

10. 可调变压器:1



11. 灯泡(备用)3
