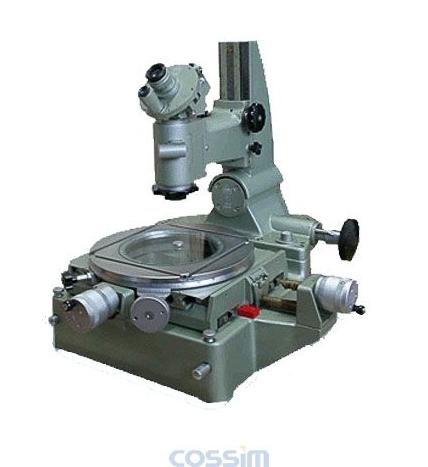

JGX-2大型工具显微镜
产品介绍
大型工具显微镜是一种以影象法作为测量基础的精密光学测量仪器，加上测刀也能以轴切法来进生更精确的测量。仪器备有多种附件，从而使测量项目有所增加。
技术参数
| 类 型 |
JGX-2 |
| 测 量 范 围 |
纵向移动 |
应用测微螺杆：0-25mm |
| 应用测微螺杆及量块：0-150mm |
| 横向移动 |
应用测微螺杆：0-25mm |
| 应用测微螺杆及量块：0-50mm |
| 圆工作台直径 |
280mm |
| 圆工作台旋转角度范围 |
0-360° |
| 显微镜立杆侧向倾斜角度范围 |
±12° |
| 测角目镜分度范围 |
0-360° |
| 轮廓目镜分度范围 |
±7° |
| 物镜至工作台间最大的间距 |
≈200mm |
| 光轴中心至立柱间最大间距 |
≈166mm |
| 顶针架装夹工件的最大长度 |
直径≤ф39mm的工件：315mm |
| 直径≤ф85mm的工件：235mm |
| V型支架装夹工件的最大直径 |
130mm |
| 工作距离与视场直径 |
物镜放大倍率 |
总放大倍数 |
工作距离 |
视场直径 |
| 1X |
10X |
≈78mm |
≈21mm |
| 3X |
30X |
≈69mm |
≈7mm |
| 5X |
50X |
≈49mm |
≈4.2mm |
| 仪器外形尺寸 |
长*宽*高（900*600*550mm） |
| 仪器与外包装重量 |
150公斤 |
二、成套性
| 1 |
仪器主体 |
8 |
V型支架、顶针架(包括内外顶各一对) |
| 2 |
测量照明灯、测角目镜灯 |
9 |
无中心夹具 |
| 3 |
测角目镜、双象目镜 |
10 |
光学测孔器 |
| 4 |
螺纹轮廓目镜 |
11 |
压板座（包括压脚2只） |
| 5 |
物镜:1X、3X(安装在仪器上)、5X |
12 |
定焦杆 |
| 6 |
量块:25毫米、50毫米、75毫米 |
13 |
6V30W灯泡、GY6—2.1仪器灯泡、保险丝1A |
| 7 |
反射照明灯、变压器 |
14 |
随机文件 |
|
