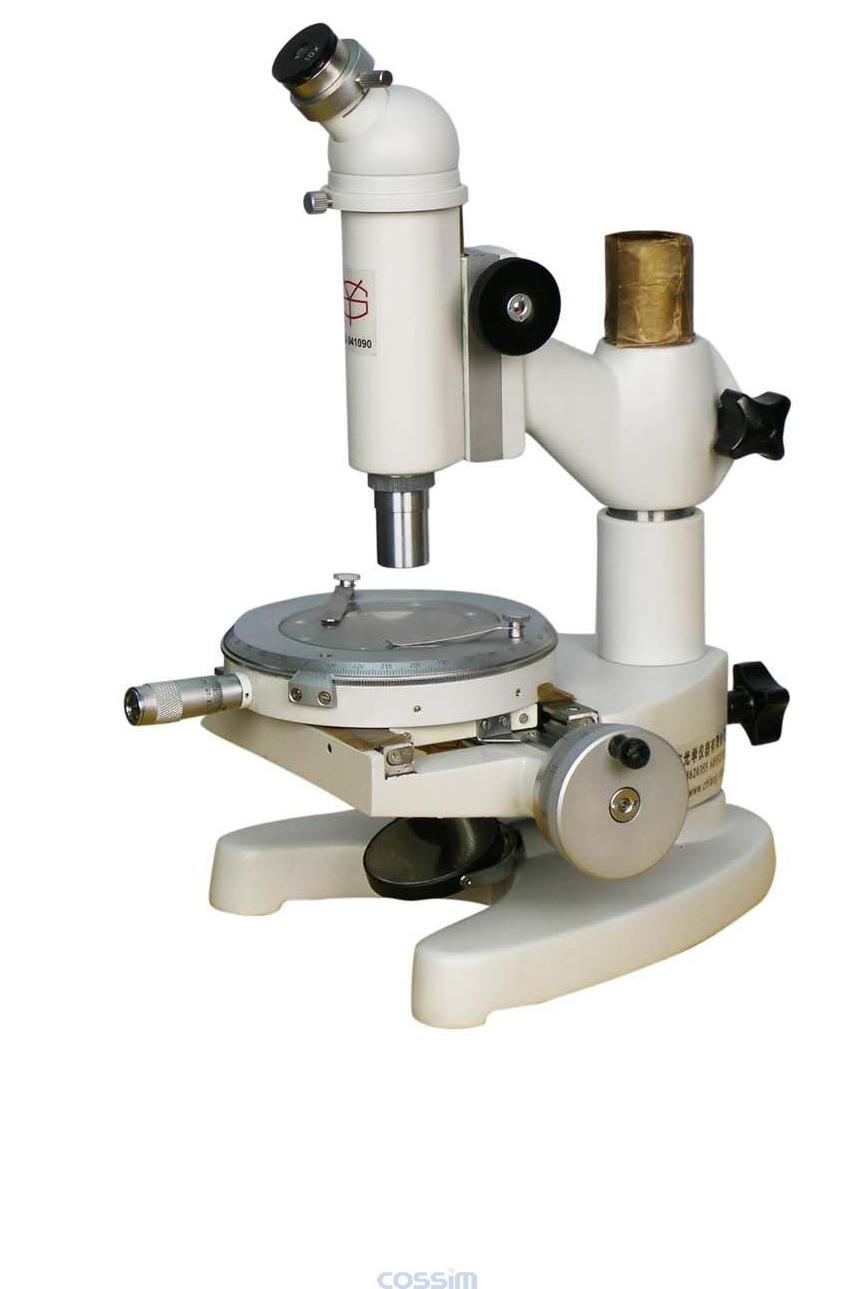

15J测量显微镜

SKU: 15J

产品介绍

普通型测量显微镜15J是光学计量仪器之一种，它的结构简单、操作方便、适用范围广。其主要用途如下：

1、直角座标中测定长度：例如测定孔距、基面距离、刻线距离、刻线宽度、键槽宽度、狭缝宽度、通孔圆直径等；

2、转动度盘测定角度：例如对刻度盘、样板、量规、钻孔模板及几何形状复杂的零件进行角度测量；

3、测量显微镜用作观察显微镜，以比较检查工作表面光洁度、鉴定冶金工业的矿石标本、检定印刷照相制版，检验纺织纤维等。

1.目镜

类型	放大倍数	焦距（mm）
目镜	10X	25

2.物镜

3.放大倍数：25X 100X

三、测量工作台读数装置主要规格

x 轴移动测量范围：50mm

y 轴移动测量范围：13mm 测微器分度值：0.01mm

测量台刻度盘分度范围：0° - 360° 测量台刻度盘之分度值： 1°

测量台刻度盘游标读数示值：6'

照明方式：反射光（自然光）

测量精度：仪器值误差(5+L/15)微米

仪器示值误差：包括测量误差与仪器系统误差。

注：测量地点温度变化（20 ± 3）C；L—被测件长度（mm）

测量显微镜主要尺寸：

测量台与物镜间之最大距离：80mm

测量工作台直径：120mm

测量显微镜外形尺寸：高325*长262*宽220mm

仪器重量级：约10.6公斤

显微镜的目镜管同棱镜成为一体绕垂轴旋转，显微镜可由调焦手轮进行上下调焦

四、选购件 1.目镜：20X

2.物镜：4X 5X 20X 40X 60X

3.上照明灯：220V/8W
