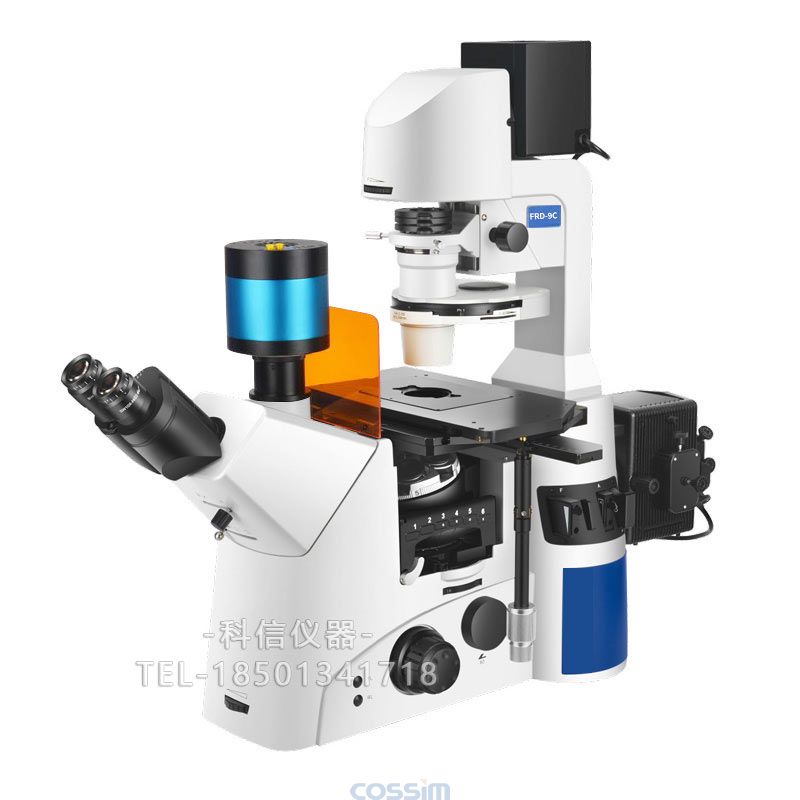

FRD-9C数码型三目倒置荧光显微镜 无限远平场半复消色差光学系统/三目生物显微镜,荧光显微镜
产品介绍
一、产品概述
FRD-9C科研级倒置荧光显微镜多种观察方式满足客户不同需求,为实验室和临床显微镜操作应用,带来了革命性的突破。搭配SONY 彩色芯片制冷相机2000万像素。USB3.0实时传输。图像可进行静态及定时捕捉(拍照)和动态捕捉(录像)。图像采集及视频录制,2D平面几何学测量,方便实用的视频与图像尺寸校准,各种视频与图像二维几何量测量如长度、面积、周长以及角度等等.测量结果可以根据图像特性或首选项进行控制。
二、性能特点
1、采用了无限远(管镜200)平场半复消色差光学系统;平场半复消色差相衬荧光物镜,在多种照明模式下都能得到高性噪比、高分辨率以及高反差的成像效果
2、配置了B、G、U、V四个波段荧光激发组;
3、整机采用防霉处理,保护了镜头,延长了仪器的使用寿命;
4、紧凑稳的定高刚性主体,充分体现了显微操作的防振要求;
5、可用于明场、相衬、荧光等多种观察方式(选配可升级暗场、偏光、DIC等多种观察方式);
6、载物台采用三层机械移动平台,平台尺寸:340X230mm,移动范围130X85mm,柔性手柄,可根据需求在顶层平台上安装不同尺寸的小工作台;
7、超长距的聚光系统可对高培养皿进行无沾染培养细胞观察。
技术参数
序号
|
名称
|
技术参数
|
01
|
目镜
|
视度可调目镜10X,线视场Ф22
|
02
|
长距平场物镜
|
无限远PLL 10X/0.25、20X/0.40、40X/0.60(弹簧)
|
03
|
平场半复消色差相衬荧光物镜
|
4X NA=0.13 WD=16.5 盖玻片厚度:
10X NA=0.30 WD=8.1 盖玻片厚度:1.2
20X NA=0.45 WD=7.5-8.8 盖玻片厚度:0-2 带校正环
40X NA=0.60 WD=3-4.4 盖玻片厚度:0-2 带校正环
|
04
|
总放大倍数
|
40-400X
|
05
|
观察头
|
铰链式三目(带勃氏镜),B:T=50%:50%、0:100%、100%:0,瞳距55-75mm
|
06
|
转换器
|
6孔物镜转换器带DIC插槽(透射用、反射用同时具有)
|
07
|
调焦机构
|
同轴粗微动升降机构, 移动行程9mm(向上2mm,向下7mm), 微调行程0.1mm/每圈,微调读数1um
|
08
|
系统中间倍率
|
1X、1.5X转盘式切换
|
09
|
左右侧端出口
|
采用转盘式结构(手动)。左侧 / 目视= 100% / 0%;右侧 / 目视 = 20% / 80%;左右侧 / 目视= 0 / 100%
|
10
|
载物台
|
三层机械移动平台,平台尺寸:340X230mm,移动范围130X85mm,柔性手柄,可根据需求在顶层平台上安装不同尺寸的小工作台
|
11
|
聚光镜
|
长工作距离转盘式结构,工位转盘(1个明场、3个相衬,NA0.55,WD=26mm
|
12
|
照明系统
|
柯勒照明, 12V100W卤素灯室;100W荧光汞灯灯室
|
13
|
荧光装置
|
采用多功能转盘式结构,工位转盘(手动),可从主机取出,方便更换各模块;根据需求荧光激发模块可随意拆卸、安装。
B激发光波滤色组件:激发BP460-490 截止BA520 分色DM500
G激发光波滤色组件:激发BP510-550 截止BA590 分色DM570
U激发光波滤色组件:激发BP330-385 截止BA420 分色DM400
V激发光波滤色组件:激发BP400-410 截止BA455 分色DM455
|
14
|
便捷的照明控制
|
在机身右侧布置透射照明开关,落射荧光照明光闸控制按钮,方便切换二种照明需求
|
15
|
可倾式透射照明柱
|
确保使用者有较大的工作空间和方便更换样本
|
16
|
荧光电源箱
|
电源箱NFP-1,220V/110V交流输入(可切换),数字显示带计时器;自动保护装置:汞灯打开状态下关闭开关, 电源箱数码显示管会出现倒计时,系统会等汞灯工作至少15分钟后才自动关灯,关灯后3分钟冷却时间后才切断电源(防止重复触发),这有效保护了汞灯的使用寿命;汞灯工作达到300小时,数码显示管闪烁显示,提示更换灯管;汞灯电源箱计数达到1000小时,数码管会自动清零。电源箱风扇为双滚珠轴承低噪风扇,流量大、寿命长和噪声小的特点
|
17
|
专业高清数码摄像仪
|
2000万像素制冷相机,光传感器:1”SONY 彩色芯片,达到高清逼真图像,立体感强景深大,色彩逼真。高灵敏度,低噪音、高色彩还原性
|
包装清单
|
