JD-3投影立式光学计 投影立式光学计测量光滑极限量规实验报告

SKU: JD-3

产品介绍

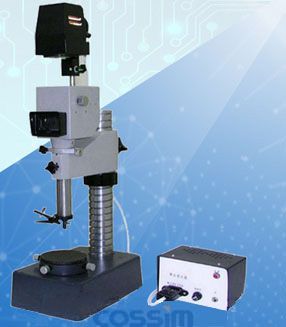

      JD-3投影立式光学计是一种精密光学机械端度计量仪器,利用标准量块与被测件相比较的方法来测量零件的外形尺寸。仪器采用腊屏新技术,附加读数放大镜,视场亮度匀称、像质清晰、测量精度高和数据稳定可靠,对小尺寸精密零件的检测尤为方便。用于计量测试院所、企业计量室、工量具与精密零件制造企业,也是各院校教学仪器之一。

1、用标准器(如量块)与试件以比较法来测量零件的外形尺寸。

2、检定量块、量规、线形,板形物体的厚度,外螺纹的中径。

3、圆柱形和球形工件的直径,及平行平面等精密量具和零件的外形尺寸等。

4、对薄膜如:铝箔、包装膜、纸张等厚度的测量。

5、一机两用,将投影光学计镜管装在机床上,可直接控制加工尺寸。

6、具在过程控制及在线测量中,对被测件作微小位移量测量。

技术参数



系统

主要技术参数

测量范围

0-180mm

直接测量范围

±0.1mm

示值误差

≤60µm±0.20µm,≥60µm±0.25µm

示值稳定性

0.1µm

读数方式

光学投影屏

总放大倍数

1000×

测量压力

2±0.2(N)

分划板

分划板分度值 0.001mm,分度范围±0.1mm

零位调节范围

20

测量杆自由升降距离

0.5mm

照明系统

可调光卤钨灯(6V/20W)LED

输入功率

AC220V/50Hz

仪器质量

体积 340х160х750mm³,重量 21kg
