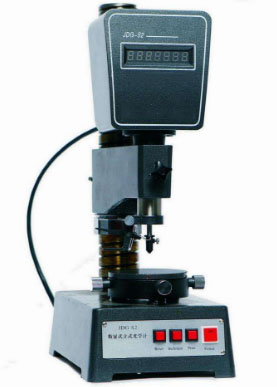

JDG-S2数字式立式光学计 数字式立式光学计l量程测量圆柱体球体直径 检定量块、量规、线形,板形物体
产品介绍
JDG-S2数字式立式光学计是设计制造的改型产品，量程大、高精度高稳定性，直接测量可以达到 10 毫米，并有公英制的转换显示，方便了10毫米以下的工件测量。主要用于对五等量块，量棒，钢球，线形及平行 平面状精密量具和零件的外形尺寸作精密测量，本仪器头部亦可作为一个独立体，在科研，生产过程控制及在线测量等方面，对被测件作微小位移测量。
1、用标准器(如量块)与试件以比较法来测量零件的外形尺寸。
2、检定量块、量规、线形,板形物体的厚度，外螺纹的中径。
3、圆柱形和球形工件的直径，及平行平面等精密量具和零件的外形尺寸等。
4、对薄膜如：铝箔、包装膜、纸张等厚度的测量。
5、一机两用，将投影光学计镜管装在机床上，可直接控制加工尺寸。
6、在过程控制及在线测量中，对被测件作微小位移量测量。
技术参数
|
序号
|
名称
|
主要技术参数
|
|
1
|
被测件最大长度
|
200 mm
|
|
2
|
直接测量范围
|
10 mm
|
|
3
|
最小显示值
|
0.0001 mm
|
|
4
|
测量力
|
(2±0.2) N
|
|
5
|
示值变动性
|
0.0001 mm
|
|
6
|
最大不准确度
|
比较测量时 ±0.00025 mm
|
|
直接测量时 ±0.0005 mm
|
|
7
|
最大测量误差
|
±(0.5+L/100) μm (L是被测长度,以mm)
|
|
8
|
仪器体积
|
300x170x410 mm
|
|
9
|
仪器重量
|
18 kg
|
|
10
|
标准配件
|
可调带筋园台、可调园平台、带筋方工作台、平面测帽Ф2、平面测帽Ф8、小球面测帽 R20、刃形测帽
|
|
