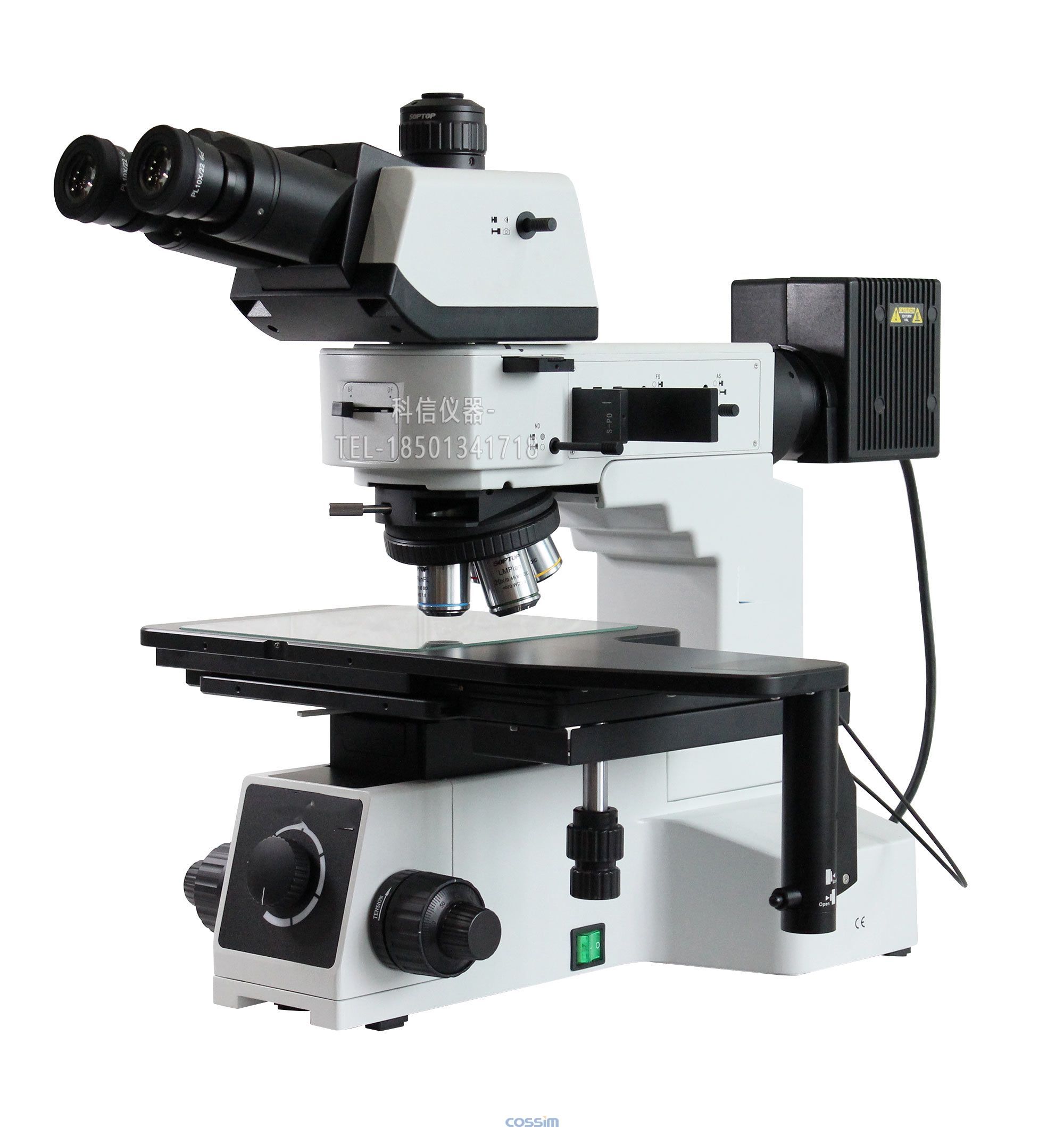

CMY-460BD明暗场金相显微镜

SKU: CMY-460BD

产品介绍

 一、产品概述

明暗场金相显微镜CMY-460BD采用明暗场无限远色差校正光学系统,配置了明暗场反射照明系统,无限远明暗场消色差物镜、内置偏光观察装置,能对不透明物体进行显微观察,尤其适合观察金相试样,电子芯片等样品。是金属学、矿物学、精密工程学、电子学等研究的理想仪器。使用暗场可以观察物体表面各种痕迹,杂质点及其它细微缺陷,如光学玻璃、石英玻璃、蓝宝石表面等。本款显微镜可选配DIC微分干涉功能,微分干涉效果下可以使样品表面微小的高低差产生明显的浮雕效果,很好的提高图像的对比度,如导电粒子,LED外延边检测,晶圆等。

二、性能特点

1、配有明场、暗场、偏光多种观察方式;

2、配置了内置推拉式检偏器与起偏器,适合观察高反光材料的表面;

技术参数

序号

名称

技术参数

01

平场目镜

大视野PL10X/22mm

02

无限远长工作距平场明暗场消色差金相物镜

MPlanFL5XBD-DIC,WD=9mm,NA=0.15

MPlanFL10XBD-DIC,WD=9mm,NA=0.30

MPlanFL20XBD-DIC,WD=3.4mm,NA=0.45

MPlanFL50XBD-DIC,WD=7.5mm NA=0.55 (半复消金相物镜)

03

总放大倍数

50X-500X

04

观察头

5°-35°倾角可调,正像,无限远铰链三通观察头,视度可调:±5屈光度,两档分光比:100/0或0/100

05

调焦机构

反射式机架,前置低手位粗微同轴调焦机构,粗调行程33mm,微调精度0.001mm,带有防止下滑的调节松紧装置和随机上限位装置,内置100-240V宽电压。

06

载物台

4英寸双层机械移动平台,低手位X\Y方向同轴调节,平台面积230mmX215mm,移动范围:105mmX105mm,玻璃载物平台

07

光瞳距离

50-76mm

08

偏光功能

检偏镜可360度旋转,起偏镜和检偏镜均可移出光路(进口)

09

照明系统

宽电压100V~240V, 12V100W卤素灯落射照明系统

10

照明器

明暗场反射照明器,带可变孔径光阑,视场光阑,中心均可调节;带明暗场照明切换装置;带滤色片插槽和偏光装置插槽
