CMY-50Z摄像型科研级倒置金相显微镜
CMY-50M摄像型科研级倒置金相显微镜

CMY-50Z摄像型科研级倒置金相显微镜 电脑型金相显微镜

SKU: CMY-50Z

产品介绍

 产品功能:

CMY-50系列三目金相显微镜采用无限远光学系统设计和无限远长距平场物镜的顶级配置,带有偏光装置,并可选配暗场装置。本款显微镜设计新颖精致,造型美观大方,操作方便灵活,成像清晰,视场平坦!可用于金属、岩矿内部结构组织的鉴定和分析,或用于观察材料表面特性,如:划痕、裂纹、喷涂的均匀性等。广泛应用在工厂、实验室和教学及科学领域。
系统简介:
   摄像型金相显微镜是将传统的光学显微镜与电脑及工业摄像机通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还可在电脑显示器上实时显示显微图像,可单张、定时、连续采集显微图像,可对显微图像定倍缩放,叠加比例尺。适用于研究人员制作标准定倍定标显微图像、定倍定标图谱比对及论文发表。同时系统也可对所采集的图像内目标进行直线、折线、圆、角度、面积等多种测量,可为研究检验人员研究电子元器件,芯片线路板、纺织印刷,农林牧种子形态,固体粉末及液体中微颗粒,薄膜微孔提供精确的分析检验数据
性能特点:
  • 1、采用无限远光学系统
  • 2、配置了偏光装置并可选配暗场装置,功能强大,用途广泛
  • 3、采用大视野目镜和无限远长距平场物镜顶级配置,视场平坦并且清晰

技术参数

  • 1、目镜:平场大视野目镜10X(Φ22mm)
  • 2、物镜:(无限远长工作距离平场消色差物镜)
    • a、PL L5X/0.10 工作距离:26.12 mm
    • b、PL L10X/0.25 工作距离:20.2 mm
    • c、PL L20X/0.40 工作距离:8.80 mm
    • d、PL L40X/0.60 工作距离:3.68 mm
    • e、PL L80X/0.80 工作距离:1.28 mm m
  • 3、目镜筒:45˚倾斜,瞳距调节范围53~75mm.
  • 4、调焦机构:粗微动同轴调焦,带锁紧装置,微动格值:2μm.
  • 5、转换器:五孔(内向式滚珠内定位)
  • 6、载物台:机械移动载物台,外形尺寸:242mmX200mm,移动范围30mmX30mm.
  • 7、载物台板:圆形可旋转载物台板尺寸:最大外径Ф130mm,最小通光口径小于Ф12mm.
  • 8、照明系统:1.6V30W卤素灯,亮度可调,适用于CMY-50
  • 9、偏光装置:内置视场光阑、孔径光阑与拉板式起偏器
  • 10、滤色转换装置:配磨砂玻璃,黄、绿、蓝滤色片
  • 11、仪器重量:净重9.0kg 毛重10.5kg
  • 12、仪器尺寸:仪器尺寸31X34X56(cm) 包装尺寸32X58X67(cm)

系统配置

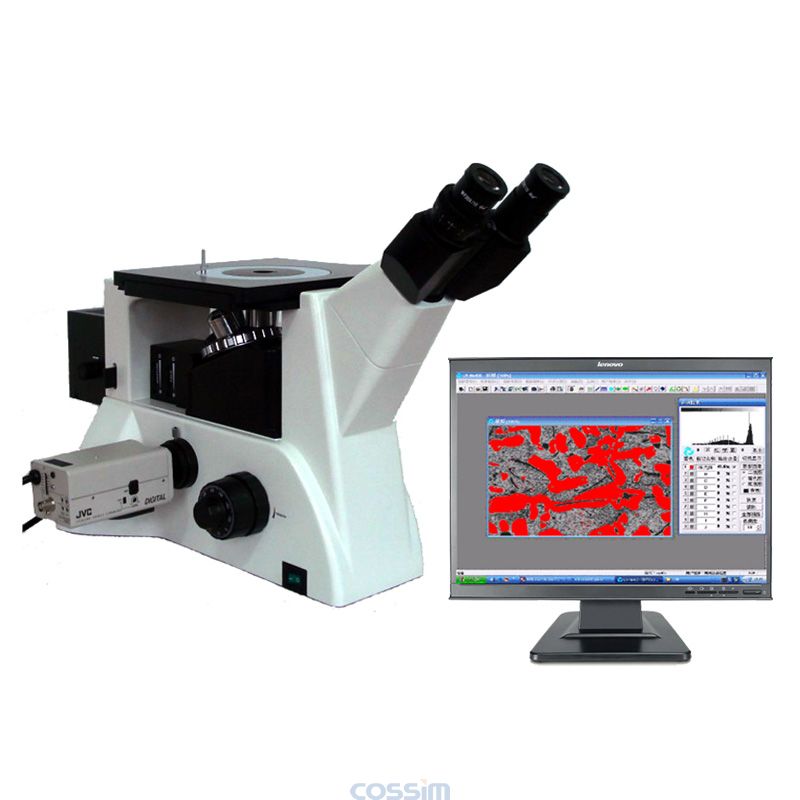

  • 摄像型三目倒置金相显微镜CMY-50Z:显微镜+适配镜+工业摄像机+测量软件+电脑(选配)

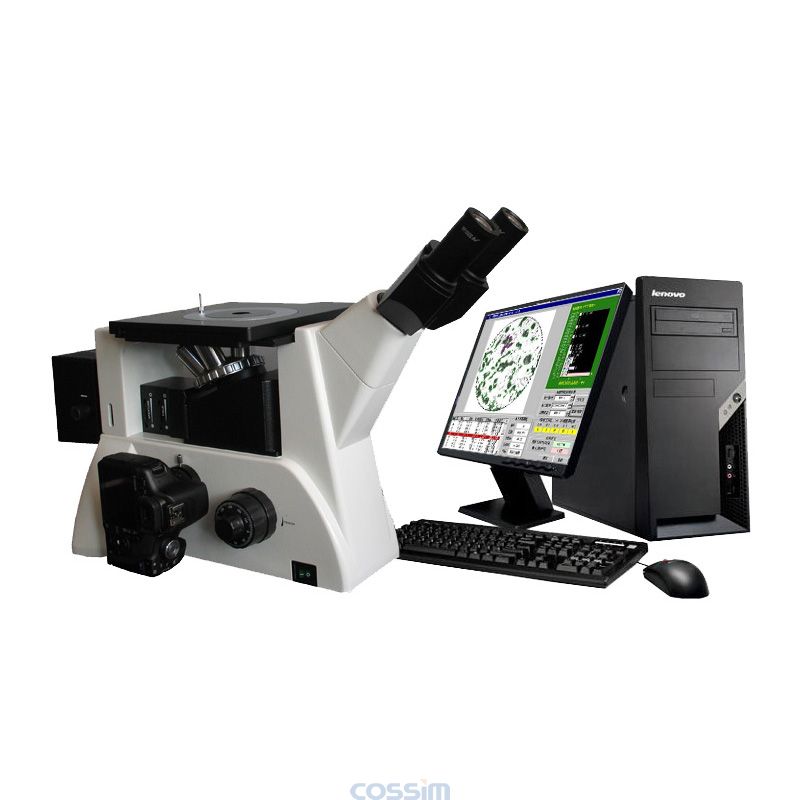

  • 数码型三目倒置金相显微镜CMY-50M:显微镜+相机适配镜+佳能单反相机+测量软件

可选购件

1、摄像头:日本JVC摄像头+图像采集卡
2、图像分析软件:专业定量金相分析软件、矿相分析软件
