CMY-410Z摄像型大平台正置检查显微镜
CMY-410M摄像型大平台正置检查显微镜

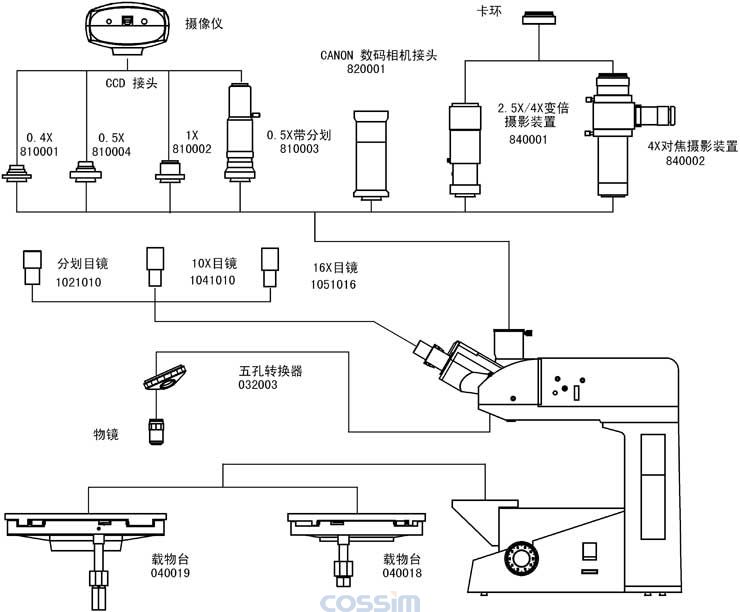

CMY-410Z结构图

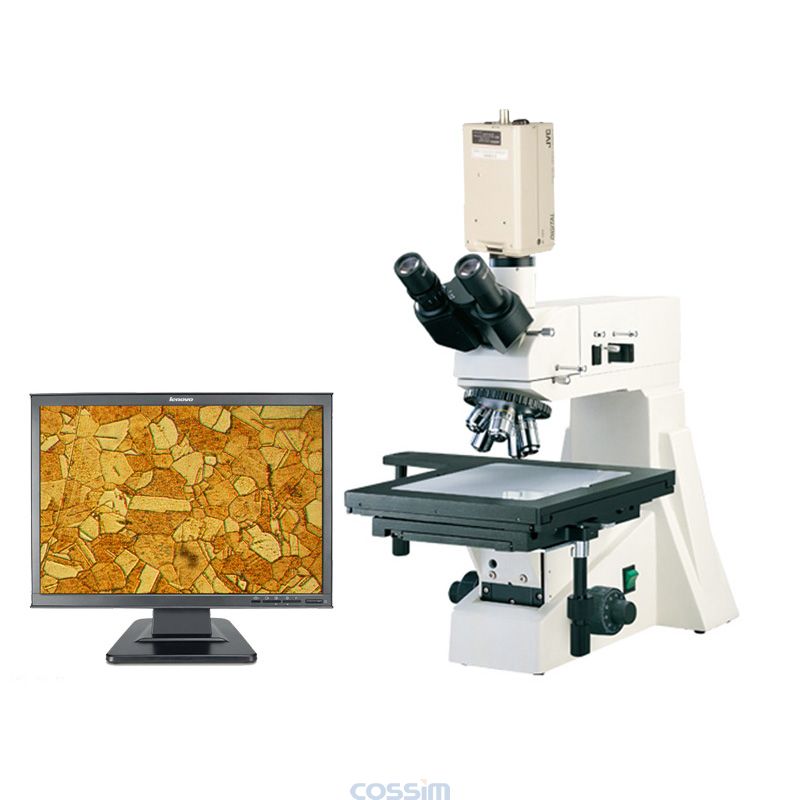

CMY-410Z摄像型大平台正置检查显微镜

SKU: CMY-410Z

产品介绍

CMY-400系列正置金相大平台显微镜配有大移动范围的载物台、落射照明器、平场消色差物镜、大视野目镜,图像清晰、衬度好,同时配有偏光装置,是金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于薄片试样的金相、矿相、岩相、晶体等结构分析和鉴别,或用于观察材料表面特性,如:划痕、裂纹、喷涂的均匀性等及纺织纤维、化学颗粒的分析研究。
系统简介:
   摄像型金相显微镜是将传统的光学显微镜与电脑及工业摄像机通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还可在电脑显示器上实时显示显微图像,可单张、定时、连续采集显微图像,可对显微图像定倍缩放,叠加比例尺。适用于研究人员制作标准定倍定标显微图像、定倍定标图谱比对及论文发表。同时系统也可对所采集的图像内目标进行直线、折线、圆、角度、面积等多种测量,可为研究检验人员研究电子元器件,芯片线路板、纺织印刷,农林牧种子形态,固体粉末及液体中微颗粒,薄膜微孔提供精确的分析检验数据
性能特点:
1、采用大工作台,适合大工件的检查
2、配置了落射照明装置、视场光栏和孔径光栏、照明均匀可调。同时配有偏光装置


技术参数

系统配置

摄像型正置金相显微镜CMY-410Z:显微镜+适配镜+工业摄像机+测量软件+电脑(选配)

数码型正置金相显微镜CMY-410M:显微镜+相机适配镜+佳能单反相机+测量软件

序号 名称 技术参数
1 平场目镜 大视野WF10X(ф18mm)
2 平场分划目镜 WF10X(0.1格值)
3 长距平场消色差物镜(无盖玻片): PL5X/0.12、 PLL10X/0.25、PLL20X/0.40、PLL40X/0.60(弹簧)、PLL80X/0.75(弹簧)
4 总放大倍数 50X-800X
5 三目观察头: 30°倾斜
6 转换器: 五孔 外向式滚珠内定位
7 粗微调调焦范围: 载物台升降范围35mm,粗微动同轴调焦, 微动格值0.8μm, 带锁紧和限位装置
8 载物台: 三层机械移动式 尺寸250X230mm  移动范围: 154X154mm  也可选换超大工作台:尺寸280×270mm  移动范围:204×204mm
9 载物台移动: 具有快速手推功能,可实现快速到位
10 光瞳距离: 54-75mm
11 偏光装置 内置检偏振片,可进行切换
12 照明: 亮度可调 带可变光栏 卤钨灯泡 6V20W 落射照明器带视场光栏、孔径光栏
13 仪器重量 净重8kg 毛重10kg
14 仪器尺寸 仪器尺寸40X50X47(cm) 包装尺寸59X49X53 (cm)

可选购件

  • 1、摄像头:
    •  ①日本JVC摄像头+图像采集卡
    •  ②数字摄像头320万、500万、800万、1400万像素
  • 2、图像分析软件
    • ①专业定量金相分析软件
    • ②矿相分析软件
  • 3、物镜:长工作距离物镜:50X/0.70 、 80X/0.80
  • 4、标尺:物镜测微尺0.01mm 目镜测微尺:0.1尺形、0.05尺形、0.5网形、0.2网形、0.1坐标形
