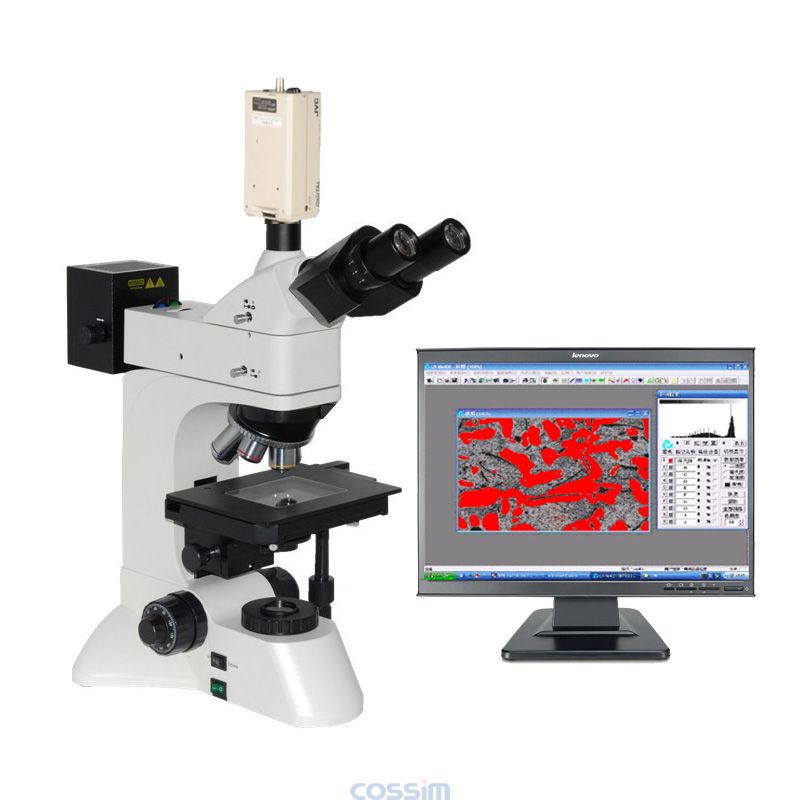

CMY-310Z摄像型三目正置金相显微镜

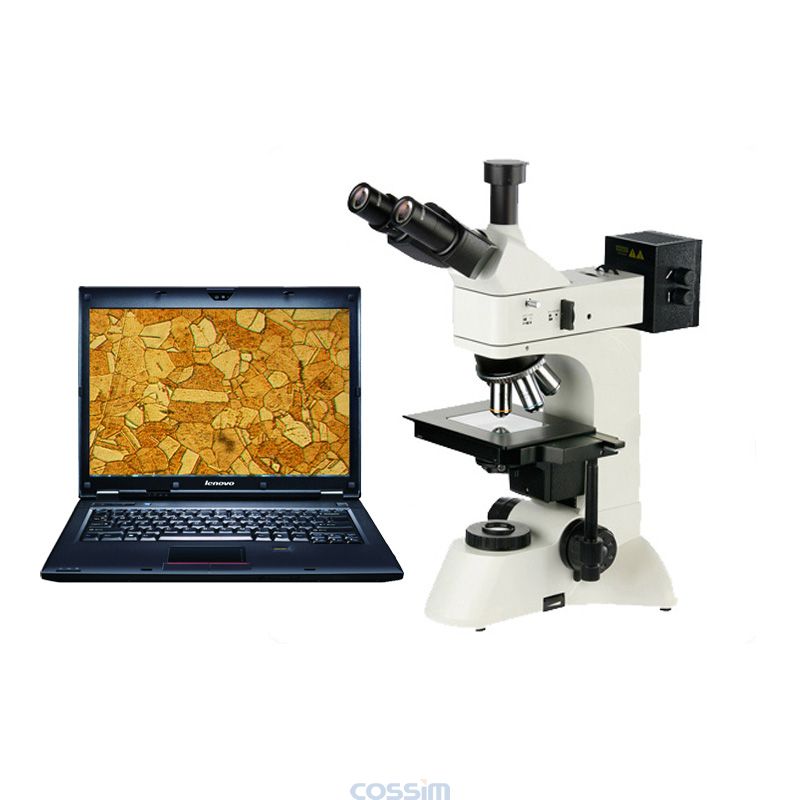

CMY-310M摄像型三目正置金相显微镜

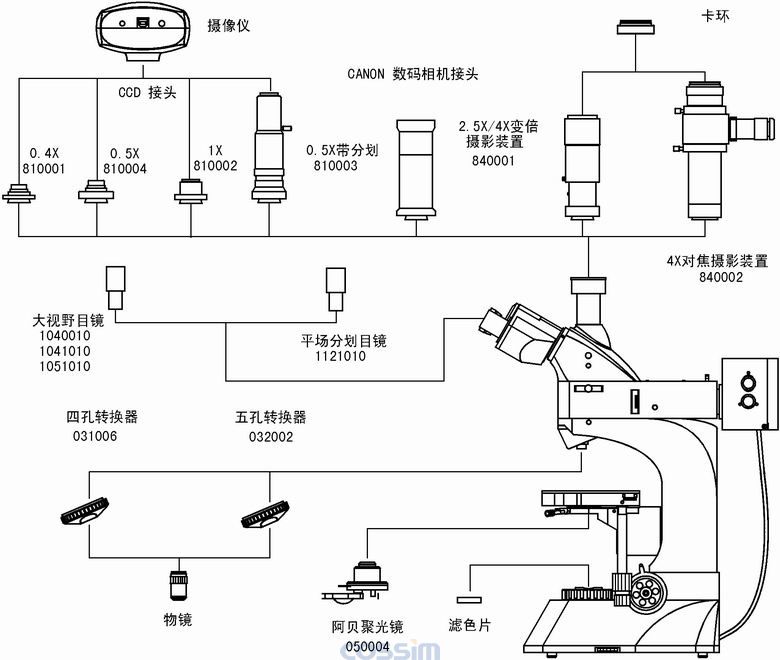

CMY-310Z结构图

CMY-310Z摄像型三目正置金相显微镜 采用优质的无限远光路系统,配置了落射与透射照明系统、无限远长距平场消色差物镜、内置偏光观察装置

SKU: CMY-310Z

产品介绍

CMY-310系列三目正置金相显微镜采用优质的无限远光路系统,配置了落射与透射照明系统、无限远长距平场消色差物镜、内置偏光观察装置,具有图像清晰、衬度好,造型美观,操作方便等特点,能分别对不透明物体或透明物体进行显微观察。是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。总放大倍数:50—800X
系统简介:
   摄像型金相显微镜是将传统的光学显微镜与电脑及工业摄像机通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还可在电脑显示器上实时显示显微图像,可单张、定时、连续采集显微图像,可对显微图像定倍缩放,叠加比例尺。适用于研究人员制作标准定倍定标显微图像、定倍定标图谱比对及论文发表。同时系统也可对所采集的图像内目标进行直线、折线、圆、角度、面积等多种测量,可为研究检验人员研究电子元器件,芯片线路板、纺织印刷,农林牧种子形态,固体粉末及液体中微颗粒,薄膜微孔提供精确的分析检验数据
性能特点:
  • 1、采用当今最为先进的无限远光路设计。
  • 2、无限远长工作距离平场物镜和广角平场目镜,视场大且清晰。
  • 3、配置落射与透射两套照明系统,内置式可切换偏光观察装置,起偏器可360°旋转。

技术参数

  • 1、目镜筒:三目镜30˚倾斜,(内置检偏振器,可进行切换)
  • 2、目镜:大视野 WF10X(Φ22mm)
  • 3、无限远长距平场消色差物镜(无盖玻片)
    •     a、PL L5X/0.12  工作距离:26.1 mm
    •     b、PL L10X/0.25 工作距离:20.2 mm
    •     c、PL L20X/0.40 工作距离:8.80mm
    •     d、PL L40X/0.60(弹簧) 工作距离:3.98 mm
    •     e、PL L80X/0.80(弹簧) 工作距离:1.25 mm
  • 4、落射照明系统:6V 30W卤素灯,亮度可调   内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置,推拉式起偏振器
  • 5、透射照明系统:阿贝聚光镜 NA.1.25 可上下升降、蓝滤色片和磨砂玻璃 、集光器:卤素灯照明适用(内置视场光栏) ,6V 30W 卤素灯,亮度可调
  • 6、调焦机构:粗微动同轴调焦, 微动格值:2μm,带锁紧和限位装置
  • 7、转换器:五孔(内向式滚珠内定位)
  • 8、载物台:双层机械移动式(尺寸:210mmX140mm,移动范围:75mmX50mm)

系统配置

  • 1、摄像型金置金相显微镜CMY-310Z:显微镜+适配镜+工业摄像机+测量软件+电脑(选配)
  • 2、数码型金置金相显微镜CMY-310M:显微镜+相机适配镜+佳能单反相机+测量软件

可选购件

  • 1、摄像头:
    •  ①日本JVC摄像头+图像采集卡
    •  ②数字摄像头500万、800万、1400万像素
  • 2、图像分析软件
    • ①专业定量金相分析软件
    • ②矿相分析软件
  • 3、物镜:长工作距离物镜:50X/0.70 、 80X/0.80
  • 4、其他装置:暗场装置
