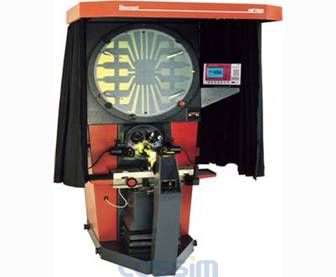

施泰力 Starrett HF750-SR221卧式投影仪

SKU: HF750-SR221

产品介绍

坚固的全金属结构
屏幕直径762mm
工作台台面为630×230mm
行程300×200mm
聚焦距离75mm
Zui大工件承载能力为150公斤
Zui大工件被测范围为340mm
X及Y轴均为马达驱动。
附带工件夹持片的762 mm直径屏幕
精密工作台台面为630 x 230 mm
工作台行程300 x 200 mm, 各轴均配有微调及快速移动装置。
配置全部几何测量功能的6” LCD显示控制器：X及Y轴均数字显示，公/英制转换，分辨率0.0001mm/0.000004”,预制/重制功能，并行及串行通讯接口，可储存200条数据，大容量的程序用内存，工作台偏转补偿及用户可选择的语言菜单。
三镜头转塔座系统（镜头不含在内）。
风扇冷却，双黄/绿色滤光镜，光纤表面照明，带顶蓬及遮光帘布，带精密校对玻璃板。

(1)坚固的全金属结构
(2)屏幕直径762mm
(3)工作台台面为630×230mm, 行程300×200mm, 聚焦距离75mm, 最大工件承载能力为150公斤，最大工件被测范围为340mm. X及Y轴均为马达驱动。
(4)可旋转工作台移动范围在±15°范围以内，5’的分辩率
(5)可选马达控制或CNC控制工作台
(6)顶蓬及遮光布均包含在标准配置里
(7)三镜头旋转塔座
(8)轮廓照明配置：冷却风扇,可选则的强/弱照明，黄/绿滤光镜头
(9)表面照明配置：双臂光纤照明
(10)测量系统配置：0.0001mm分辨率的德国Heidenhain光栅尺
(11)控制系统配置： Quadra-chek QC221. 供应商：美国Metronics公司，世界最大的控制器供应商。其控制器广泛为世界各国测量设备生产商所采用。可配备自动寻边器，可用于自动采点。＊有中文操作界面可选。
(12)镜头供应商：SILL OPTICALS，德国.
(13)镜头放大倍率误差：轮廓放大倍率：0.05%, 表面放大倍率：0.08%，为同行最高
(14)测量精度：2.5+L/100um
(15)镜头的可选范围：×10,×20,×25,×31.25,×50,×100
(16)电源配置：110/120/230/240/250V.AC 50/60Hz 5A
