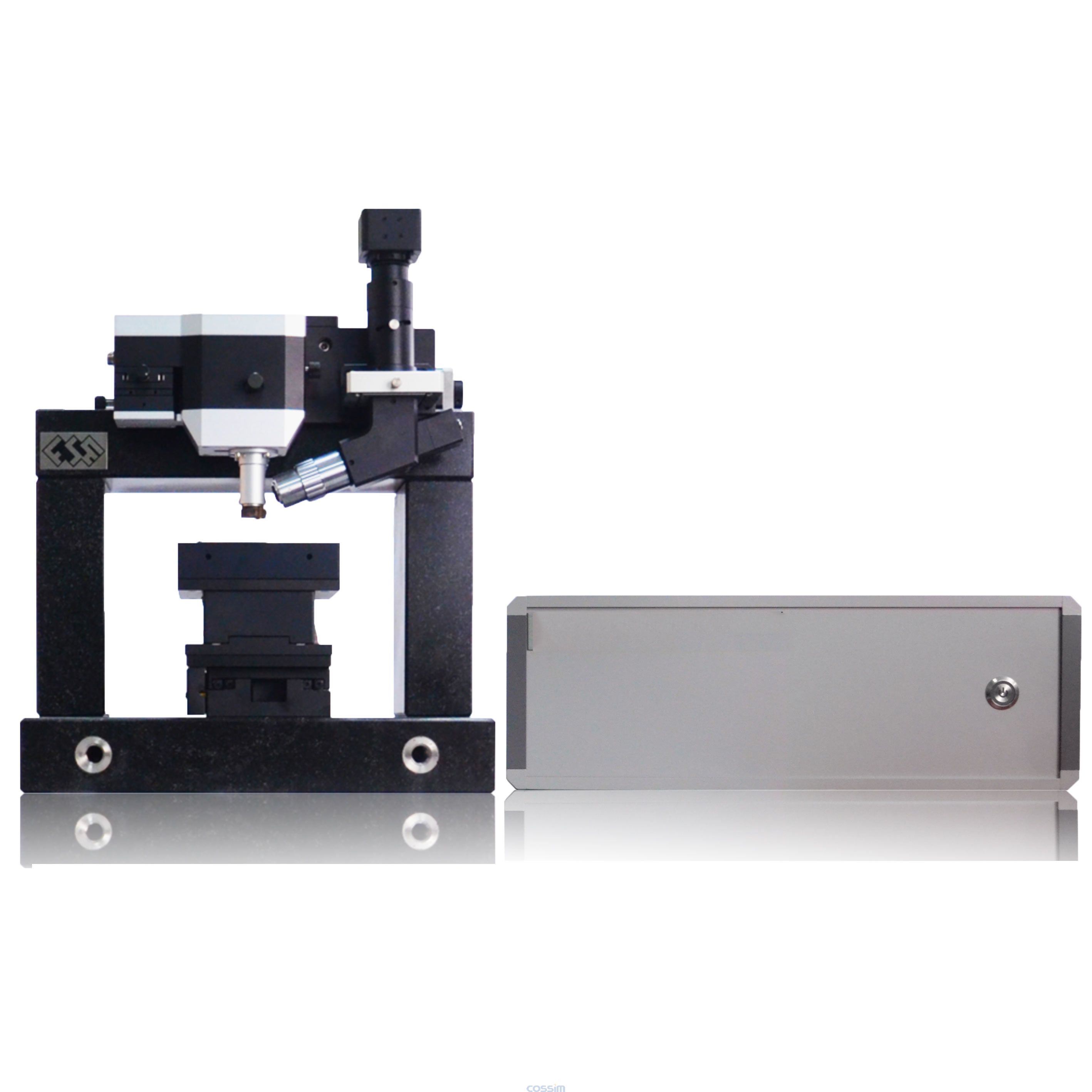

探头扫描式原子力显微镜FM-Nanoview LS-AFM

SKU: FM-Nanoview LS-AFM

产品介绍

            实现样品保持不动,探针移动扫描的商业化原子力显微镜

样品尺寸、重量几乎不受限制,特别适合超大的样品检测;

◆ 样品台可拓展性强,非常便于进行多仪器联用实现原位检测;

电动控制样品移动台和升降台,可任意编程多点位置实现快速自动化检测;

龙门架式扫描头设计,大理石底座,真空吸附和磁性吸附式载物台;
马达自动控制加压电陶瓷自动探测的智能进针方式,保护探针及样品;
高倍辅助光学显微定位,实时观测与定位探针以及样品扫描区域;

    ◆ 集成扫描器非线性校正用户编辑器,纳米表征和测量精度优于98%

技术参数

工作模式 接触模式、轻敲模式 Z升降台 步进电机驱动控制,最小步长10nm
选配模式 摩擦力/侧向力、振幅/相位、磁力/静电力 Z升降行程 15mm(可选20mm,25mm)
力谱曲线 F-Z力曲线、RMS-Z曲线 光学定位 5X光学物镜(可选10X/20X物镜)
XYZ扫描方式 探针驱动式扫描,压电陶瓷管扫描器 摄像头 500万像素数字CCD
XY扫描范围 70×70um 扫描速率 0.6Hz~30Hz
Z扫描范围 5um 扫描角度 0~360°
扫描分辨率 横向0.2nm,纵向0.05nm 运行环境 Windows XP/7/8/10操作系统
XY样品台 步进电机驱动控制,移动精度1um 通信接口 USB2.0/3.0
XY移动行程 100×100mm(可选200×200mm,300×300mm) 仪器结构 龙门架式扫描头,大理石底座
样品载物台 直径100mm(可选200mm,300mm) 减震方式 弹簧悬挂式(可选主动式减震台)
样品重量 ≤15Kg

 应用案例

   二维光栅.png 二维光栅1.png

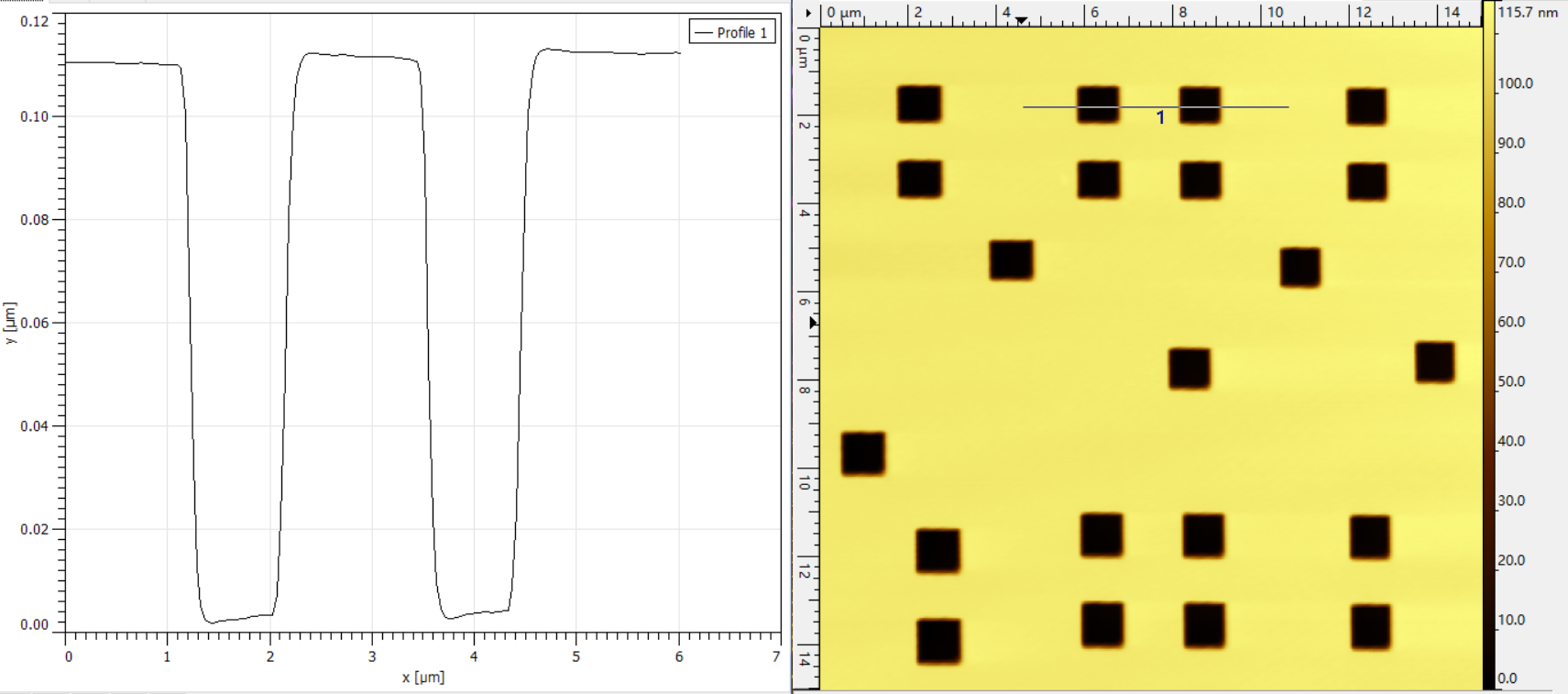

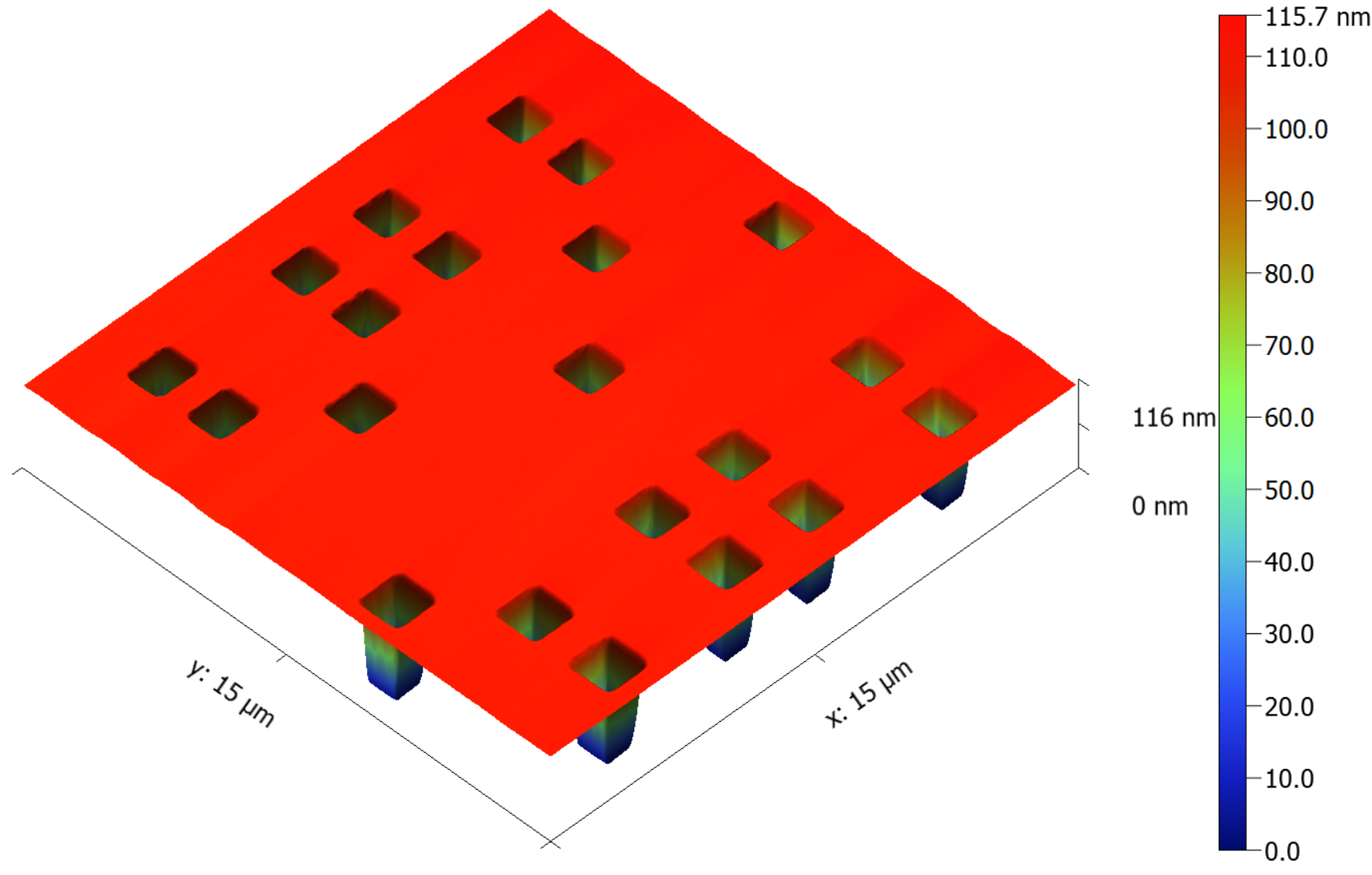

  二维光栅/扫描范围15µm×15µm

 一维光栅.png 一维光栅1.png

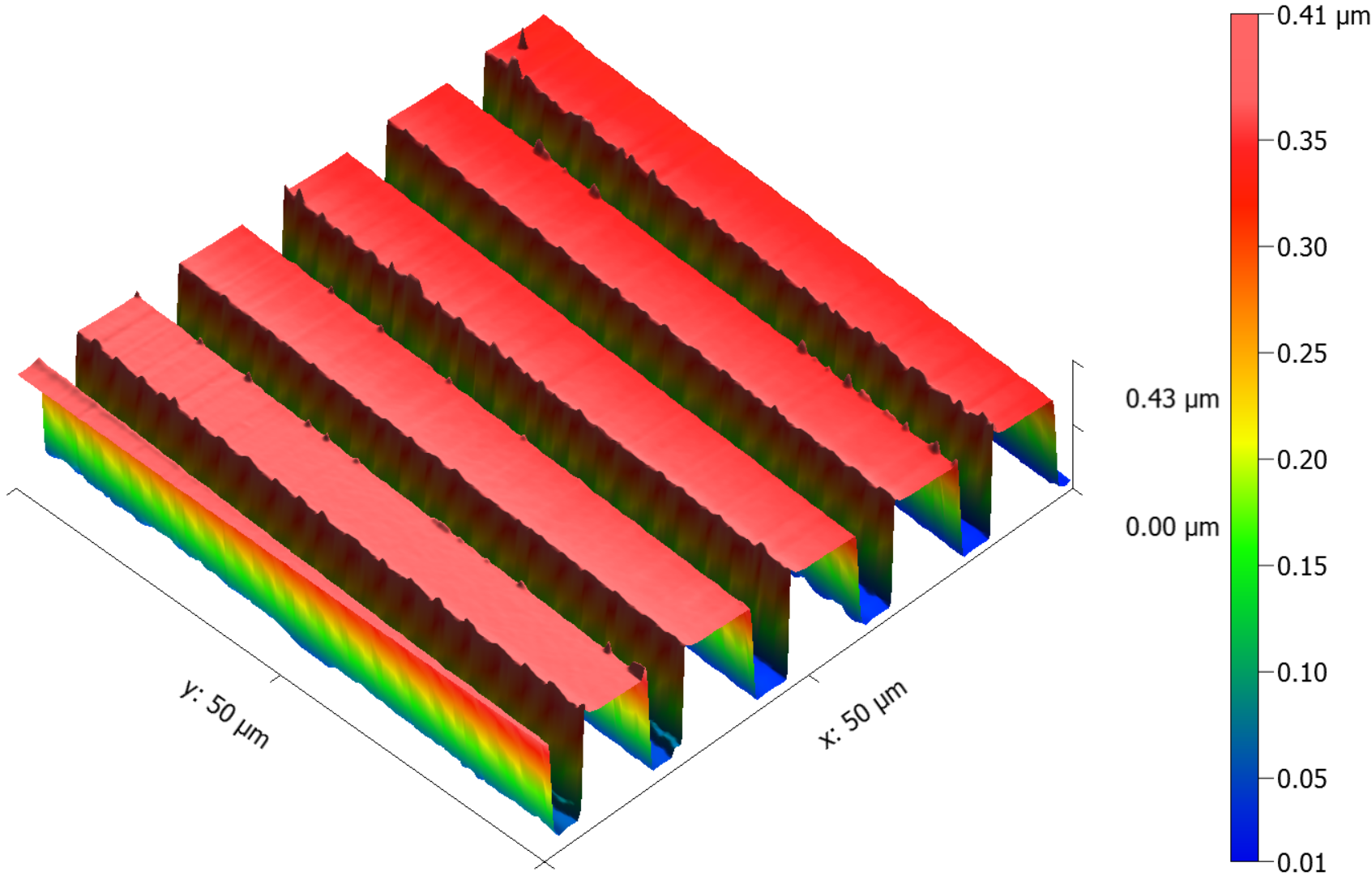

  一维光栅/扫描范围50µm×50µm
