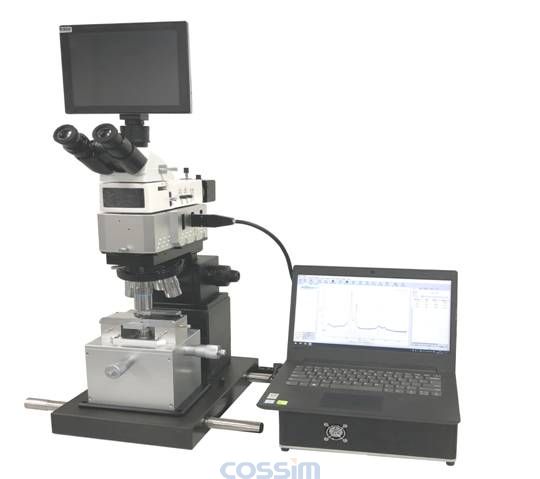

激光拉曼原子力显微镜一体机

SKU: FM-Nanoview Ra-AFM

产品介绍

产品简介:

  本仪器是一台整合了原子力显微镜、光学显微镜与激光拉曼光谱仪的设备,是三者技术的无缝结合。可以分别利用原子力显微镜和拉曼光谱仪对纳米材料表面形貌、颗粒度、粗糙度和拉曼光谱性能进行表征、分析,从而对样品提供更加全面的信息,同时可以提供锐利的显微图像。这样的集成,能让用户提高工作效率,将更多的时间用于数据采集和分析,而无需为繁琐的仪器操作而苦恼,真正实现样品的原位检测分析。

特点:

 1.光学显微镜、原子力显微镜和拉曼光谱仪一体化设计,功能强大

 2.同时具备光学显微镜、原子力显微镜成像功能,以及拉曼光谱分析功能,互不影响

 3.同时具备光学二维测量和原子力显微镜三维测量功能

 4.激光检测头和样品扫描台集成一体,结构非常稳定,抗干扰性强

 5.精密探针定位装置,激光光斑对准调节非常简便

 6.单轴驱动样品自动垂直接近探针,使针尖垂直于样品扫描

 7.马达控制加压电陶瓷自动探测的智能进针方式,保护探针及样品

 8.超高倍光学定位系统,实现探针和样品扫描区域精确定位

 9.集成扫描器非线性校正用户编辑器,纳米表征和测量精度优于98%

 10.可以同时插入三个不同波长的拉曼光谱仪检测模块,并且可在软件上进行不同光谱仪间的切换,

 11.即可实现多波长拉曼的快速自动检测。

 12.可支持405nm532nm633nm785nm830nm1064nm等多个波长

技术参数

原子力显微镜:

工作模式

接触模式、轻敲模式

光学目镜

10X

选配模式

摩擦力/侧向力、振幅/相位、磁力/静电力

照明方式

LED柯勒照明系统

力谱曲线

F-Z力曲线、RMS-Z曲线

光学调焦

粗微动手动调焦

XY扫描范围

50×50um,可选20×20um,100×100um

摄像头

500万像素CMOS传感器

Z扫描范围

5um,可选2.5um,10um

显示屏

10.1寸平板显示器,带图像测量功能

扫描分辨率

横向0.2nm,纵向0.05nm

扫描速率

0.6Hz~30Hz

样品尺寸

Φ≤68mm,H≤20mm

扫描角度

0~360°

样品台行程

25×25mm

运行环境

Windows XP/7/8/10操作系统

光学物镜

5X/10X/20X/50X平场复消色差物镜

通信接口

USB2.0/3.0

激光拉曼:

拉曼光谱范围

200-3600cm-1

分辨率

<15cm-1@25μm slit

激光器

532±1nm,线宽≤0.2nm

激光功率稳定性

≤3% P-P(@2hrs)

输出功率

0-100mW 可调

滤光片激光截止深度

OD8

工作温度

0-40℃

工作湿度

5-80%

激光器寿命

5000hrs
